Bei uns finden Sie Storz-Kupplungen in DIN- und Industrieausführung. Schlauch- und Festkupplungen, Blindkupplungen und Reduzierungen aus Aluminium, Edelstahl und Messing sowie passende Dichtungen und Zubehör. Achten Sie auf Storz-Größe, Anschluss, Knaggenabstand, Norm und zulässigen Betriebsdruck sowie die Eignung für Saug- oder Druckbetrieb.
Temperguss Kupplungsschlüssel für Überflurhydranten Typ A nach DIN 3223

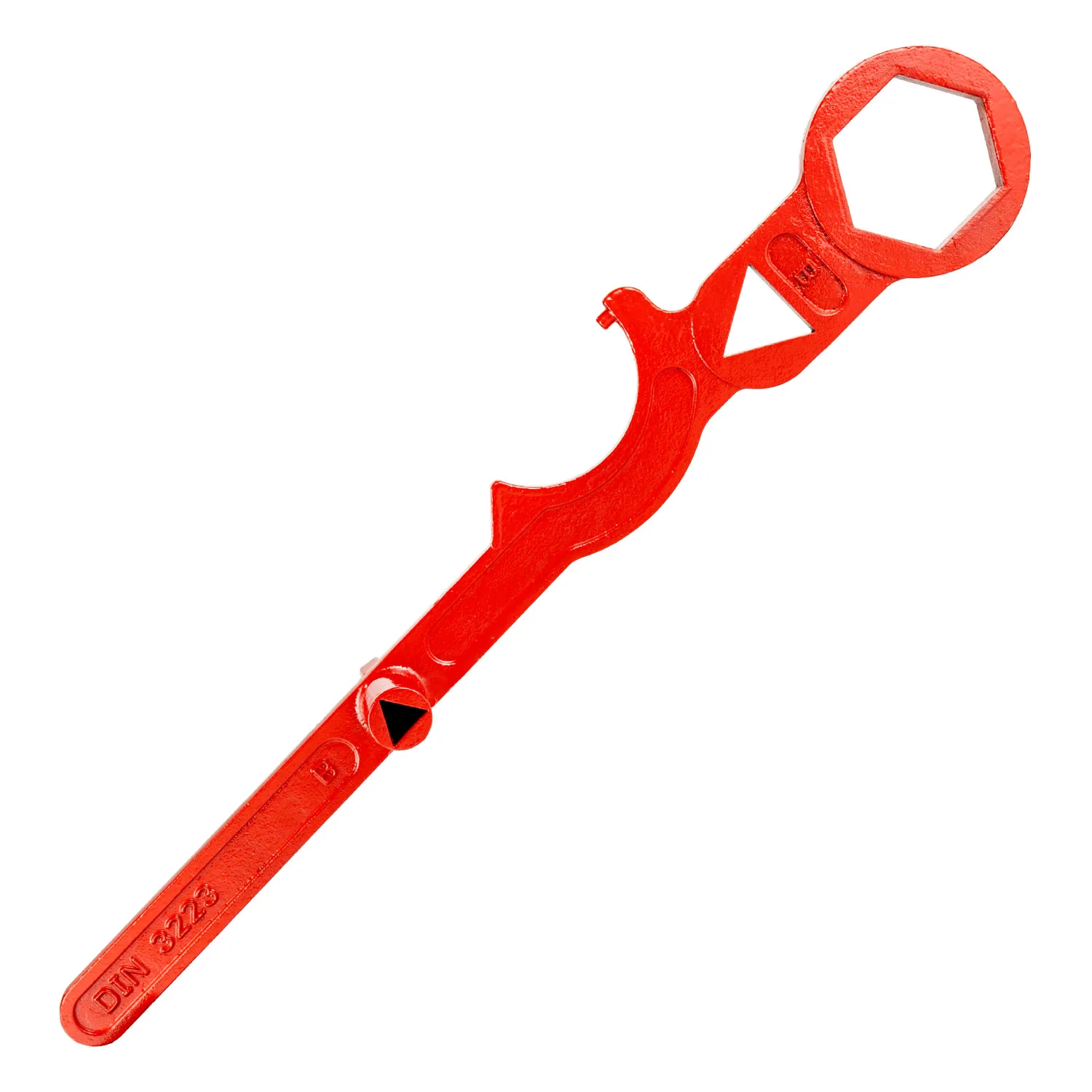

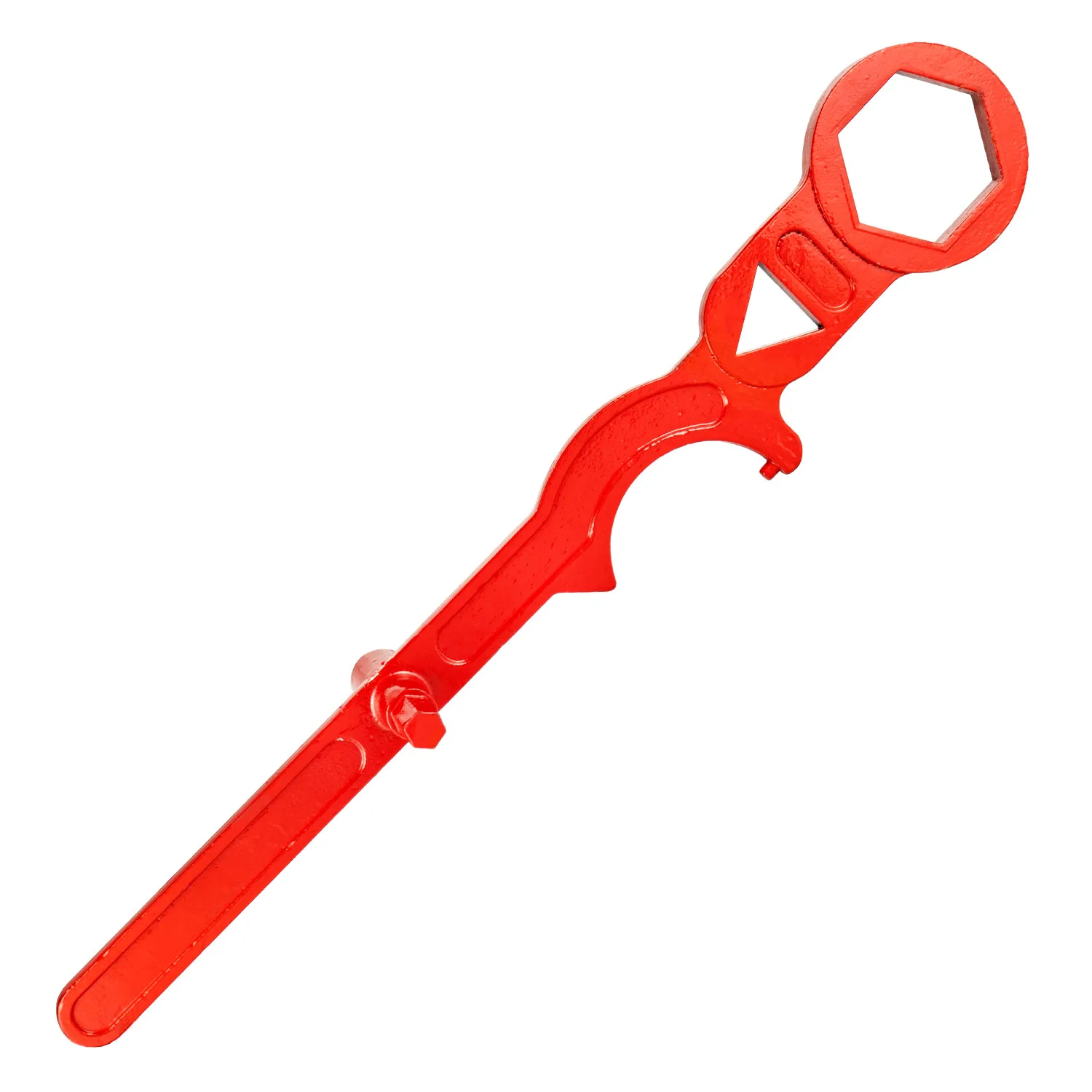

Überflurhydrantenschlüssel Typ B.

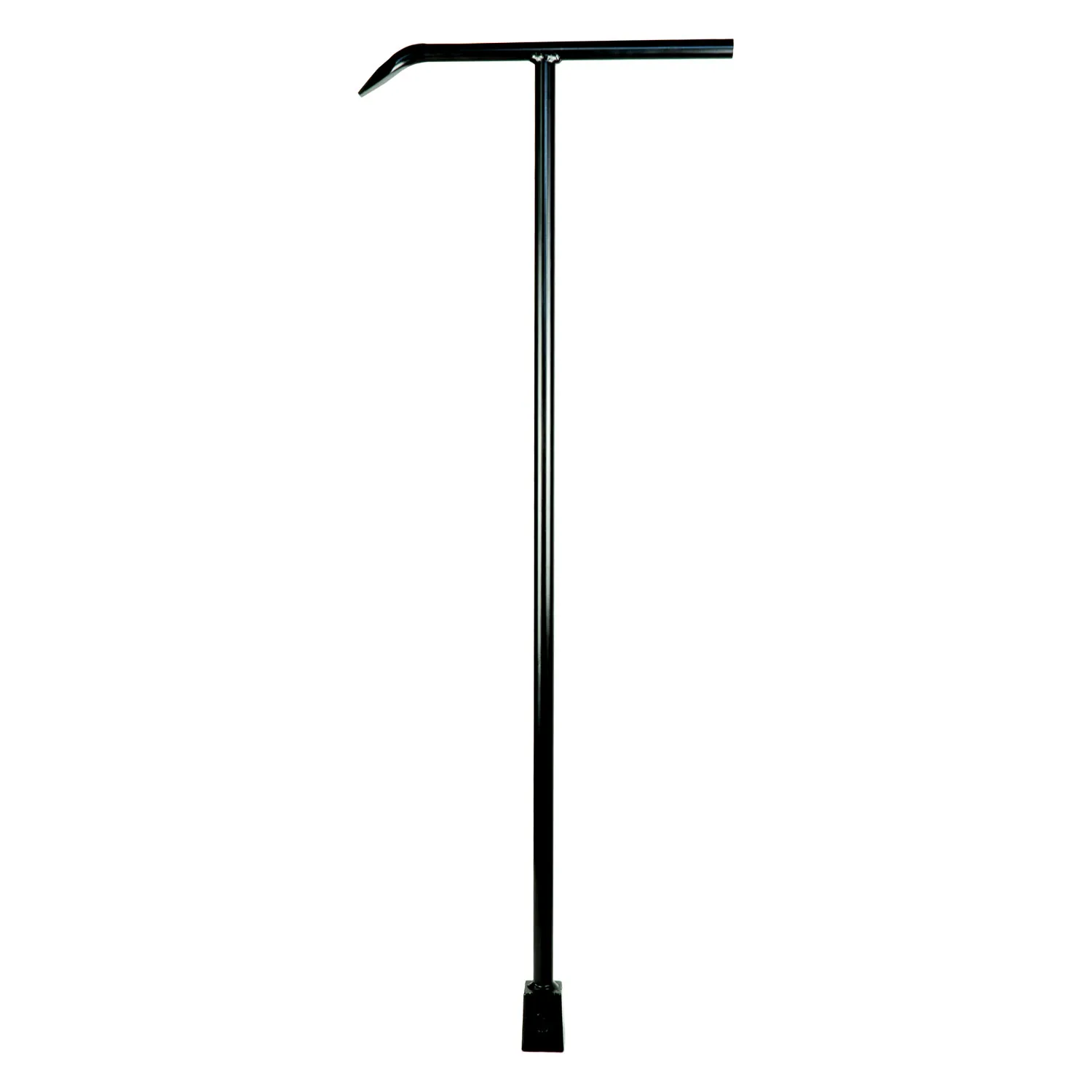

Unterflurhydrantenschlüssel Typ C. 32 mm Vierkant.
Schieberschlüssel Typ E für Hausanschlussarmaturen. 14 mm Vierkant.
Aluminium Schalenverschraubung Bogen 90° mit flachdichtend Außengewinde
Reduzierung aus Aluminium mit flachdichtenden BSPP Innengewinde
Ersatzdichtung für Storz Saug- und Druckkupplung aus schwarzen Nitrilkautschuk (NBR)
Ersatzdichtung für Storz Saug- und Druckkupplung aus weißen Nitrilkautschuk (NBR)
Ersatzdichtung für Storz Saug- und Druckkupplung aus schwarzen Fluorkautschuk (FKM)
Blaue Silikon-Dichtung nach KTW-A für Storz Kupplungen.
Ersatzdichtung für Storz Saug- und Druckkupplung aus transparenten lebensmittelechten Silikon
Für Pumpenleitungen, häufigen Einsatz und höhere mechanische Belastung empfehlen wir die DIN-Ausführung PN 16. Für einfache Wasseranwendungen mit geringer Belastung ist die Industrieausführung PN 6 die preisgünstige Alternative. Der Unterschied bei diesen Aluminiumkupplungen liegt in der Herstellung der Knaggenteile. Das sind die Bauteile mit den Verriegelungsnasen.
DIN-Ausführung PN 16: Geschmiedete Aluminium-Knaggenteile mit hoher Festigkeit. Die robuste Wahl für anspruchsvolle Anwendungen und Betriebsdrücke bis 16 bar.
Industrieausführung PN 6: Gegossene Aluminium-Knaggenteile für leichte Anwendungen mit Betriebsdrücken bis 6 bar, beispielsweise einfache Bewässerung oder Wasserförderung bei geringer mechanischer Belastung.
Unsere Empfehlung: Wenn Robustheit und regelmäßiger Einsatz im Vordergrund stehen, wählen Sie die DIN-Ausführung. Die Industrieausführung PN 6 eignet sich, wenn eine einfache, preisgünstige Verbindung ausreicht.
Übernehmen Sie die Storz-Größe Ihres vorhandenen Anschlusses. Ist die Größe unbekannt, bestimmen Sie sie über den Knaggenabstand. Die gängigen Größen D, C, B und A lassen sich damit einfach zuordnen.
| Storz-Größe | Knaggenabstand |
|---|---|
| 25-D | 31 mm |
| 52-C | 66 mm |
| 75-B | 89 mm |
| 110-A | 133 mm |
Für einen Schlauch: Wählen Sie zur Storz-Größe den Schlauchstutzen passend zum Schlauchinnendurchmesser. Für ein Gewinde: Wählen Sie zur Storz-Größe das passende Innen- oder Außengewinde. Eine C-Kupplung ist beispielsweise mit unterschiedlichen Gewindegrößen erhältlich.
Für zwei unterschiedliche Storz-Größen: Verwenden Sie eine Reduzierung, zum Beispiel B auf C. Weitere Storz-Größen finden Sie mit ihrem Knaggenabstand in den Produktangaben.
Zum Fördern unter Druck: Wählen Sie eine Druckkupplung, beispielsweise für eine Druckschlauchleitung hinter der Pumpe.
Zum Ansaugen an einer Pumpe: Wählen Sie eine Saug- und Druckkupplung. Sie dichtet auch bei Unterdruck gegen das Eindringen von Luft ab und eignet sich für beide Betriebsarten.
Wenn die Leitung sowohl saugt als auch unter Druck fördert: Verwenden Sie durchgehend Saug- und Druckkupplungen mit den zugehörigen Saug- und Druckdichtungen sowie einen Saug- und Druckschlauch.
Für Ersatzdichtungen: Wählen Sie eine Druckdichtung für reinen Druckbetrieb oder eine Saug- und Druckdichtung für beide Betriebsarten. Diese unterscheiden sich im Profil. Bestellen Sie die Dichtung passend zu Ihrer Kupplungsgröße und dem geförderten Medium.
Schlauch anschließen: Schlauchkupplung. Der Schlauch wird auf dem Schlauchstutzen eingebunden und erhält damit einen Storz-Anschluss.
Pumpe, Rohr oder Armatur mit Gewinde anschließen: Festkupplung. Eine Ausführung mit Innengewinde passt auf ein Außengewinde. Eine Ausführung mit Außengewinde passt in ein Innengewinde.
Anschluss verschließen: Blindkupplung. Sie verschließt einen freien Storz-Anschluss an Rohren oder Armaturen. Ausführungen mit Haltekette sind gegen Verlust gesichert.
Unterschiedliche Größen verbinden: Reduzierung. Übergangsstücke verbinden beispielsweise Storz B mit C oder Storz C mit D.
Größere Kupplungen bedienen: Kupplungsschlüssel. Mit dem passenden Schlüssel lassen sich die Kupplungen vollständig schließen und wieder lösen. Besonders bei Saug- und Druckkupplungen ist er eine sinnvolle Ergänzung.
