Dampfschläuche
In dieser Kategorie finden Sie Dampfschläuche für Heißwasser, Sattdampf, industrielle Reinigung, Lebensmittelbetriebe und Molkereien. Je nach Ausführung eignen sich die Schläuche für Niederdruckdampf, Hochdruckdampf, Reinigungsprozesse, Sterilisation und Anwendungen mit erhöhten Temperaturanforderungen.
Dampfschlauch VAPORCORD®/ALIM/EXTRA
Lebensmittelförder- und Reinigungsschlauch. Auch geeignet als Dampfschlauch.

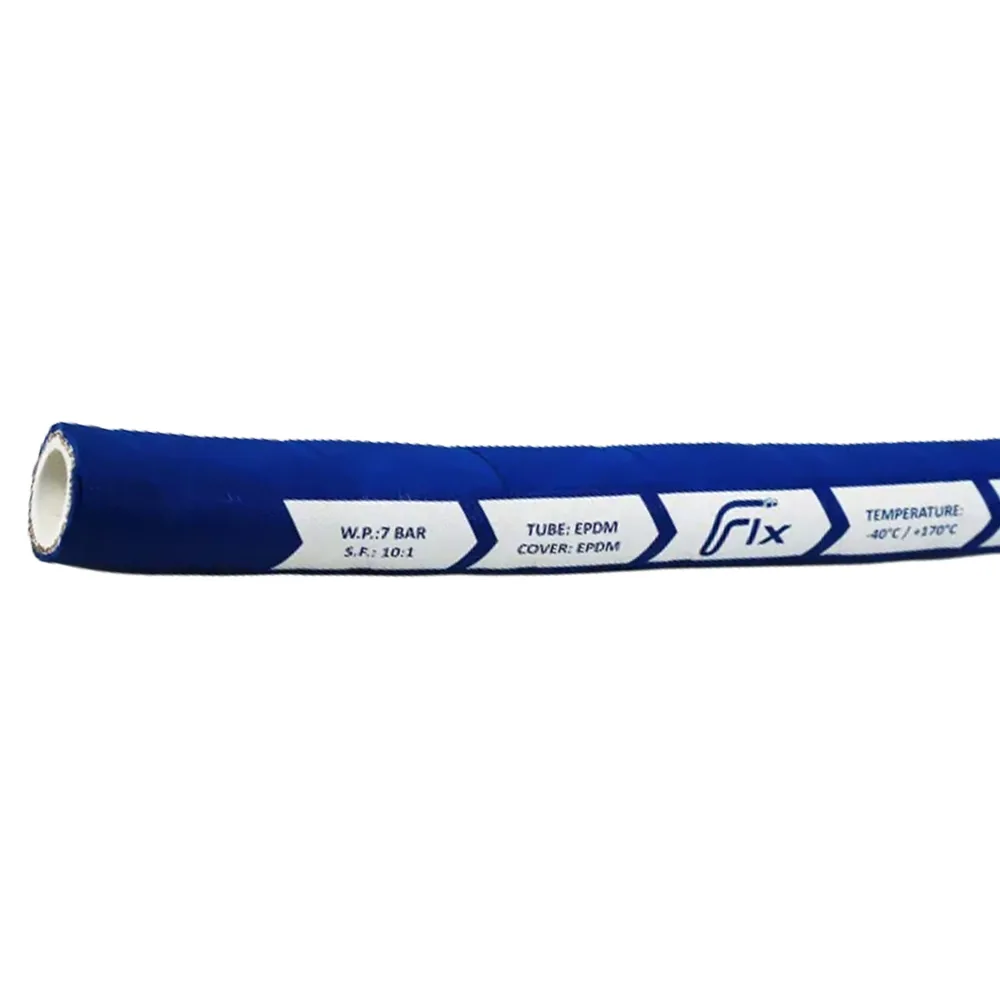

Dampfschlauch STEAMCORD-FOOD
EPDM-Niederdruck-Molkereidampfschlauch für Sattdampf bis +170 °C.
Dampfschlauch VAPORCORD®
Elektrisch leitfähiger EPDM-Niederdruck-Dampfschlauch für Sattdampf bis +164 °C.

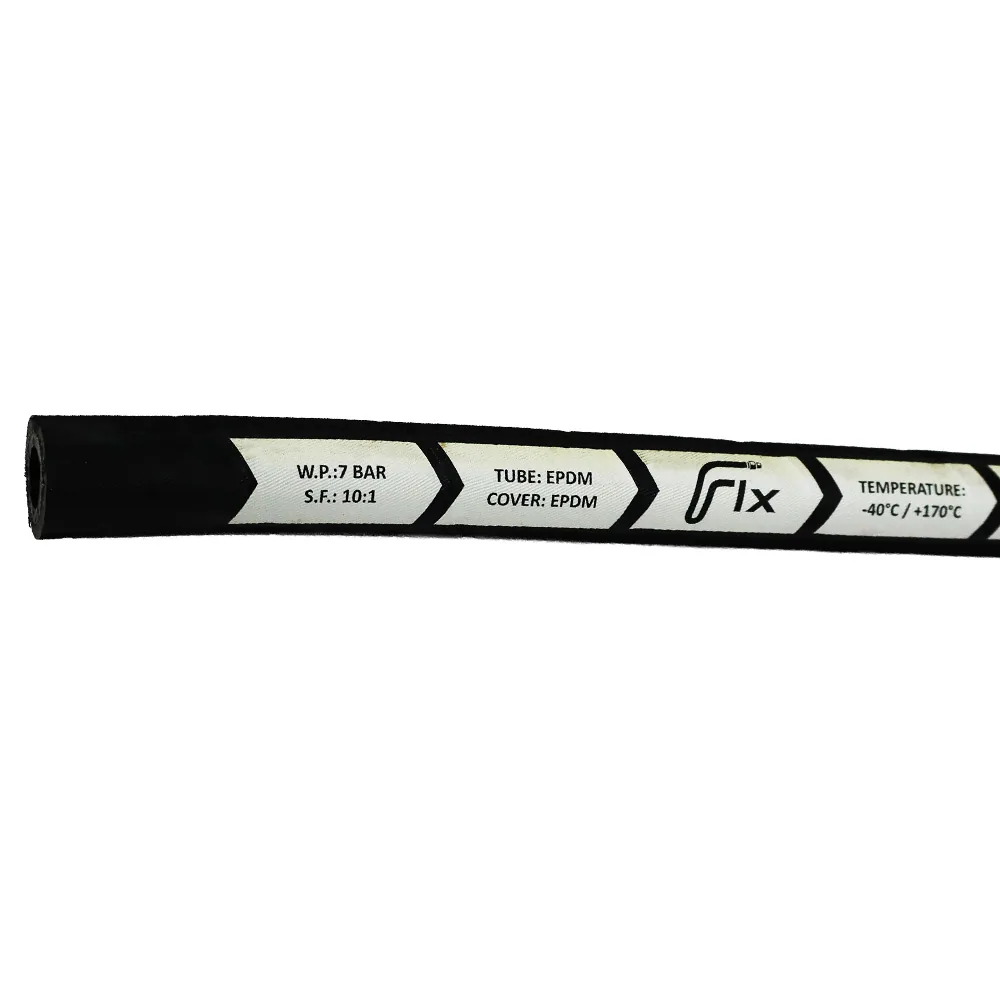

Dampfschlauch STEAMCORD
EPDM-Niederdruck-Dampfschlauch für Sattdampf bis +170 °C.

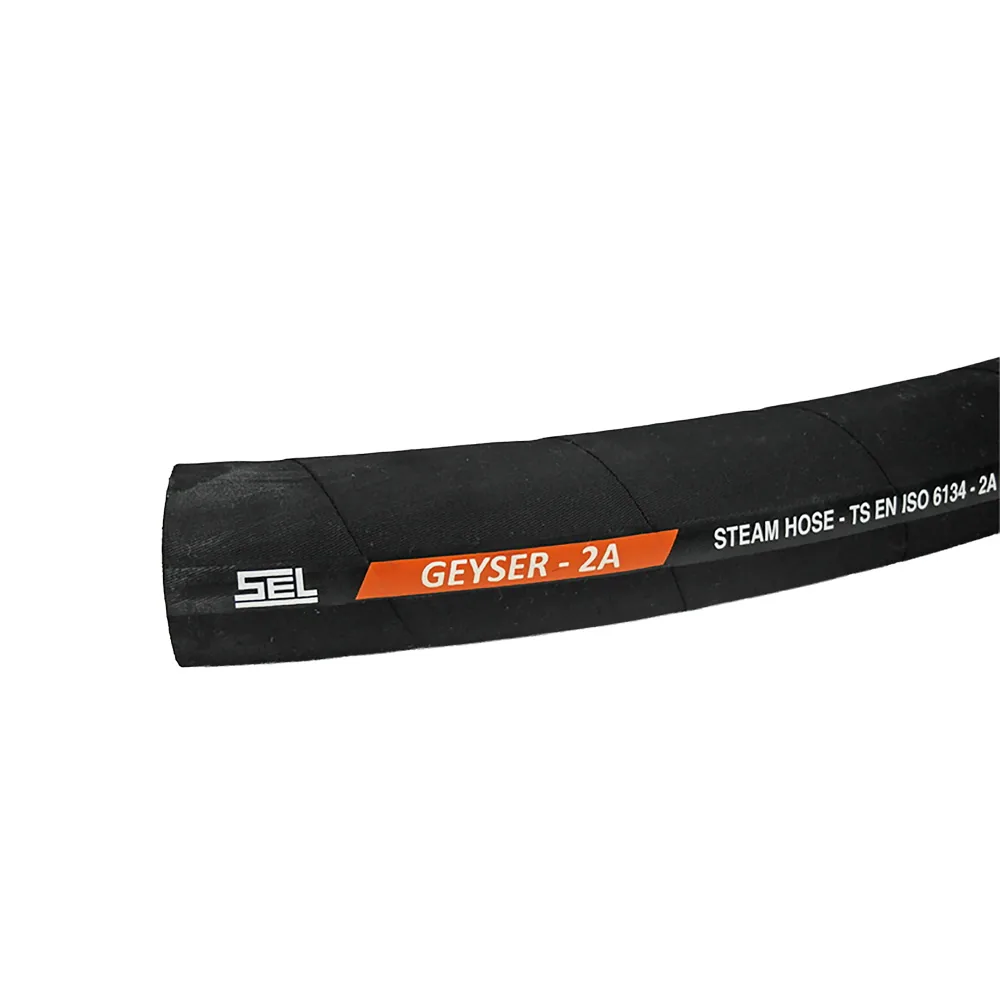

Dampfschlauch GEYSER ISO 6134-2A
EPDM-Hochdruck-Dampfschlauch ISO 6134-2A für Sattdampf bis +210 °C.
Die Auswahl des passenden Dampfschlauchs richtet sich vor allem nach Medium, Temperatur, Betriebsdruck, Reinigungsaufgabe und Einsatzbereich. In dieser Kategorie finden Sie Dampfschläuche für Heißwasser, Sattdampf, industrielle Reinigung, Lebensmittelbetriebe, Molkereien und Hochtemperaturanwendungen.
- Niederdruck-Dampfschlauch STEAMCORD | VAPORCORD®: geeignet für Heißwasser, Sattdampf und Reinigungsanwendungen, zum Beispiel in Industrie, Werkstatt, Großküchen oder Produktion.
- Niederdruck-Molkereidampfschlauch STEAMCORD-FOOD | VAPORCORD®/ALIM/EXTRA: für Molkereien, Lebensmittelverarbeitung, Schlachthöfe, Großküchen und Reinigungs- oder Sterilisationsprozesse.
- Hochdruck-Dampfschlauch GEYSER ISO 6134-2A: für höhere Dampfdrücke und Temperaturen, zum Beispiel bei Sattdampf bis ca. +210 °C und Anwendungen mit erhöhtem Sicherheitsanspruch.
Entscheidend sind immer Betriebsdruck, Dampftemperatur, Schlauchaufbau, Innendurchmesser, Biegeradius und die passende Armatur. Bei Unsicherheit unterstützen wir Sie bei der Auswahl oder Konfektionierung der passenden Dampfschlauchleitung.
Niederdruck-Dampfschläuche werden häufig für Heißwasser, Sattdampf und Reinigungsanwendungen eingesetzt. Typische Einsatzbereiche sind industrielle Reinigung, Lebensmittelverarbeitung, Großküchen, Schlachthöfe oder Molkereien.
Hochdruck-Dampfschläuche sind für höhere Dampfdrücke und höhere Temperaturen ausgelegt. Sie besitzen je nach Ausführung verstärkte Einlagen, zum Beispiel Stahlgeflechteinlagen, und werden für anspruchsvollere Dampfanwendungen eingesetzt.
Für viele Reinigungsanwendungen reichen Niederdruck-Dampfschläuche aus. Bei höheren Temperaturen, höherem Betriebsdruck oder sicherheitskritischen Anwendungen sollte ein entsprechend ausgelegter Hochdruck-Dampfschlauch gewählt werden.
Maßgeblich sind immer die technischen Daten des jeweiligen Produkts, insbesondere Betriebsdruck, Berstdruck, maximale Dampftemperatur, Biegeradius und zulässiger Einsatzbereich.
Für Lebensmittelbetriebe, Molkereien, Großküchen, Schlachthöfe und die Getränkeindustrie werden häufig lebensmittelechte Dampfschläuche eingesetzt. Sie eignen sich je nach Ausführung für Heißwasser, Niederdruckdampf, Reinigungsprozesse und flüssige Lebensmittel.
Lebensmittelechte Ausführungen besitzen häufig eine helle, glatte Innenschicht, zum Beispiel aus NBR oder EPDM. Je nach Produkt können Normen und Konformitäten wie FDA, EU 1935/2004 oder BfR relevant sein.
Für Molkereien und Lebensmittelanwendungen sind neben Temperatur und Druck auch Geruchs- und Geschmacksneutralität, Reinigungsbeständigkeit und Fettbeständigkeit wichtig. Einige Ausführungen eignen sich zusätzlich für Milchprodukte, Säfte, pflanzliche oder tierische Fette und Öle.
Bitte beachten Sie bei lebensmittelechten Dampfschläuchen immer die jeweiligen Reinigungs- und Einsatzhinweise des Herstellers.
Bei Dampfschläuchen kann es durch eingeschlossenes Wasser, Kondensat und erneute Dampfbeaufschlagung zu Schäden an der Innenschicht kommen. Dieses Schadensbild wird häufig als Popcorning bezeichnet.
Um das Risiko zu verringern, sollten Wasser und Dampf nach dem Gebrauch aus dem Schlauch abgelassen werden. Anschließend sollte der Dampfschlauch möglichst gut trocknen und nicht beidseitig hermetisch verschlossen gelagert werden.
Überhitzter Dampf kann die Lebensdauer eines Dampfschlauchs deutlich reduzieren. Verwenden Sie den Schlauch deshalb nur innerhalb der angegebenen Temperatur- und Druckbereiche.
Regelmäßige Sichtkontrollen sind besonders bei Dampfschläuchen wichtig. Achten Sie auf Risse, Blasen, Verhärtungen, beschädigte Armaturen oder ungewöhnliche Verformungen.
Die folgende Tabelle zeigt zusammengefasste Richtwerte für Schläuche aus Elastomeren für Dampf und Heißwasser in Anlehnung an DIN 2825. Die Angaben dienen zur Orientierung bei Nennweiten, Wanddicken, Biegeradien und Betriebsdruck.
| DN (NW) | Innen-Ø [mm] | Wanddicke [mm] | Seelendicke [mm] | Deckendicke [mm] | Biegeradius [mm] | Betriebsdruck 6 bar | Betriebsdruck 18 bar |
|---|---|---|---|---|---|---|---|
| DN (NW)15 | Innen-Ø [mm]13 | Wanddicke [mm]6,0 | Seelendicke [mm]2,5 | Deckendicke [mm]1,5 | Biegeradius [mm]130 | Betriebsdruck 6 bar6 | Betriebsdruck 18 bar– |
| DN (NW)20 | Innen-Ø [mm]19 | Wanddicke [mm]7,0 | Seelendicke [mm]2,5 | Deckendicke [mm]1,5 | Biegeradius [mm]190 | Betriebsdruck 6 bar6 | Betriebsdruck 18 bar18 |
| DN (NW)25 | Innen-Ø [mm]25 | Wanddicke [mm]7,5 | Seelendicke [mm]2,5 | Deckendicke [mm]1,5 | Biegeradius [mm]250 | Betriebsdruck 6 bar6 | Betriebsdruck 18 bar18 |
| DN (NW)(32) | Innen-Ø [mm]32 | Wanddicke [mm]8,0 | Seelendicke [mm]3,0 | Deckendicke [mm]2,0 | Biegeradius [mm]320 | Betriebsdruck 6 bar6 | Betriebsdruck 18 bar18 |
| DN (NW)40 | Innen-Ø [mm]38 | Wanddicke [mm]8,0 | Seelendicke [mm]3,0 | Deckendicke [mm]2,0 | Biegeradius [mm]380 | Betriebsdruck 6 bar6 | Betriebsdruck 18 bar18 |
| DN (NW)50 | Innen-Ø [mm]50 | Wanddicke [mm]8,0 | Seelendicke [mm]3,0 | Deckendicke [mm]2,0 | Biegeradius [mm]500 | Betriebsdruck 6 bar6 | Betriebsdruck 18 bar18 |
Hinweis:
Maße in mm
DN 32 möglichst vermeiden
* Schläuche für 6 oder 18 bar unterscheiden sich im Werkstoff der Festigkeitsträger sowie durch
die Einlagenanzahl der Geflechte. Bei DN 15 bis 25 für 6 bar Betriebsdruck reicht ein Geflecht
aus.
Je nach Anwendung kommen Dampfarmaturen mit Klemmschalen aus Messing oder Edelstahl nach DIN EN 14423, Flansche, Dampfpistolen oder andere geschlossene Armaturen in Frage. Für Dampf und Heißwasser sollten Armaturen und Dichtungen temperaturbeständig und passend zur Schlauchleitung ausgelegt sein.
Offene Schnellkupplungen ohne Sicherung sind für Dampf- und Heißwasseranwendungen in der Regel nicht geeignet. Besonders bei Dampfpistolen, Lanzen oder Strahlgeräten kann außerdem ein Schlauchdrehlager sinnvoll sein, um Verdrehung und Knickbelastung im Armaturenbereich zu reduzieren.
Gerne unterstützen wir Sie bei der Auswahl einer passenden Dampfschlauchleitung mit geeigneten Anschlüssen.
