Trockenkupplungen

Produkte filtern

–

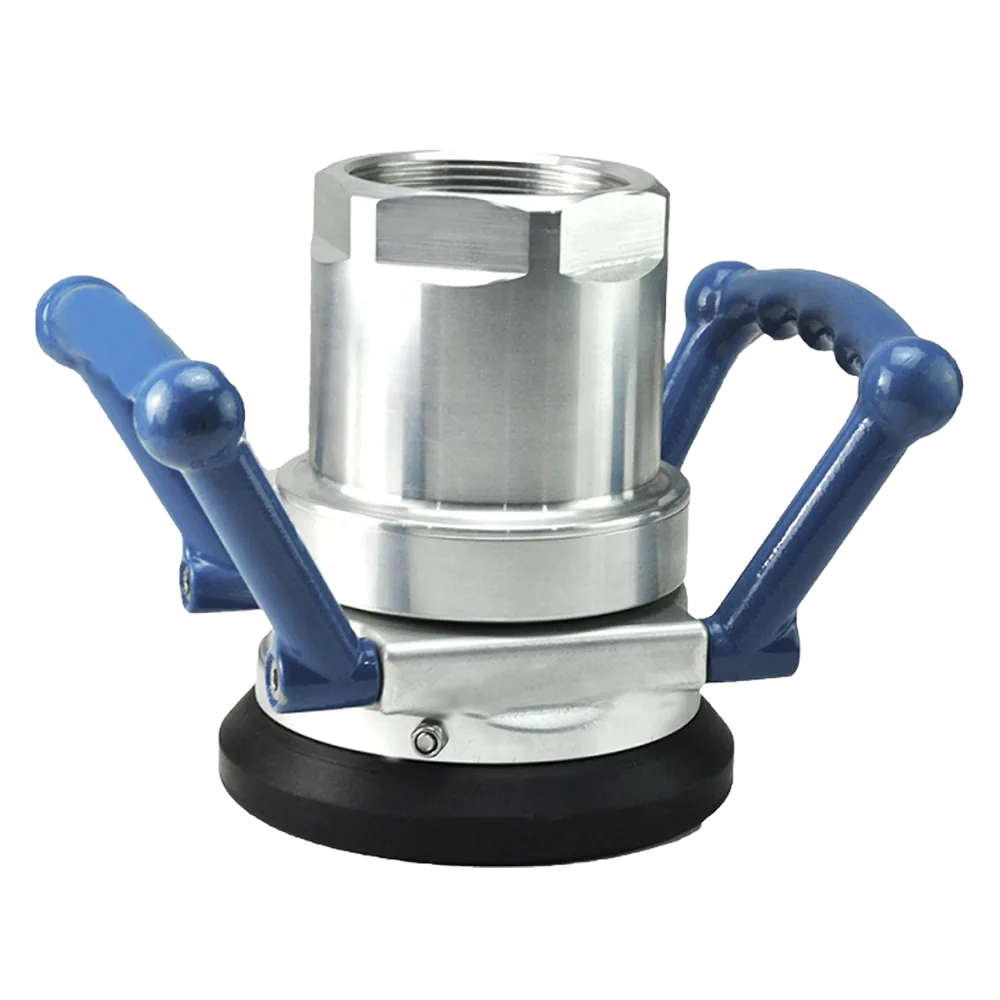

Trockenkupplung Mutterteil mit Innengewinde
Trockenkupplung Mutterteil mit Innengewinde

Trockenkupplung Mutterteil mit Innengewinde aus Edelstahl, Aluminium & Messing. DDC-M.

Preis auf Anfrage
Details

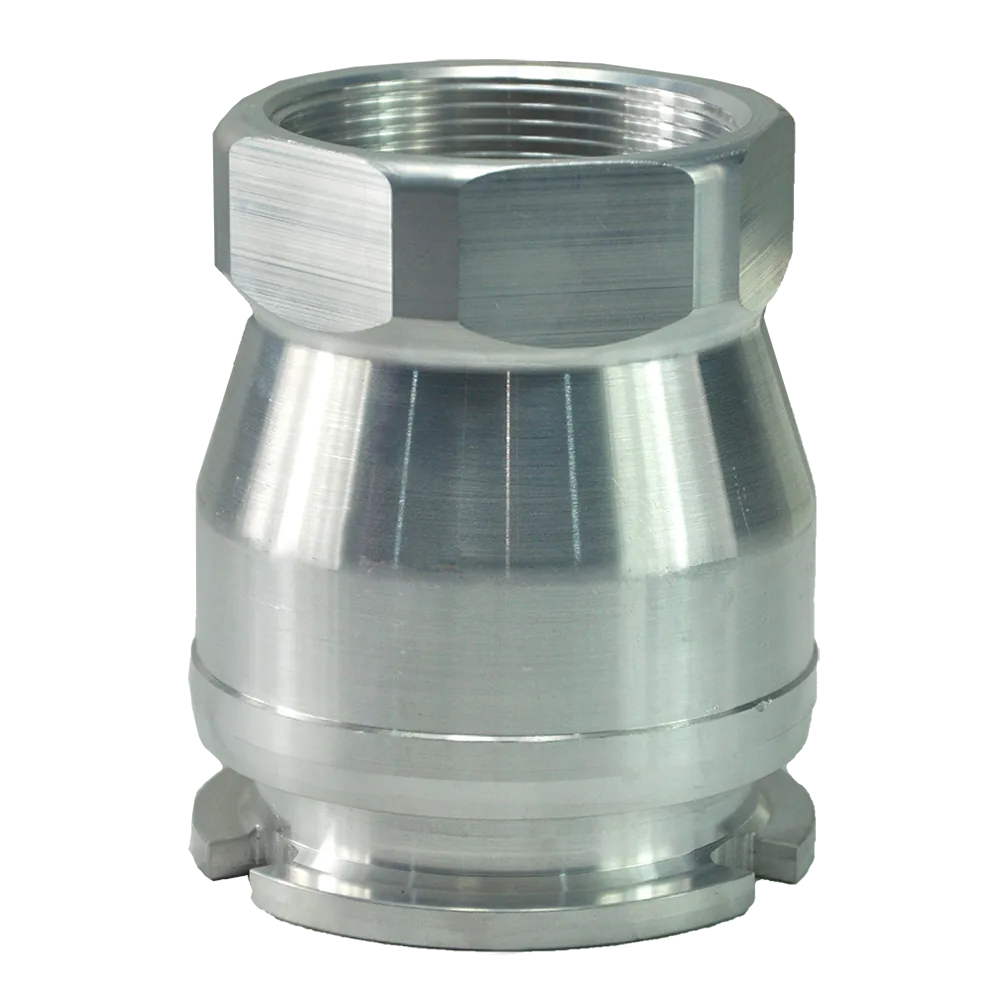

Trockenkupplung Vaterteil mit Innengewinde
Trockenkupplung Vaterteil mit Innengewinde

Trockenkupplung Vaterteil mit Innengewinde aus Edelstahl, Aluminium & Messing. DDC-V.

Preis auf Anfrage
Details

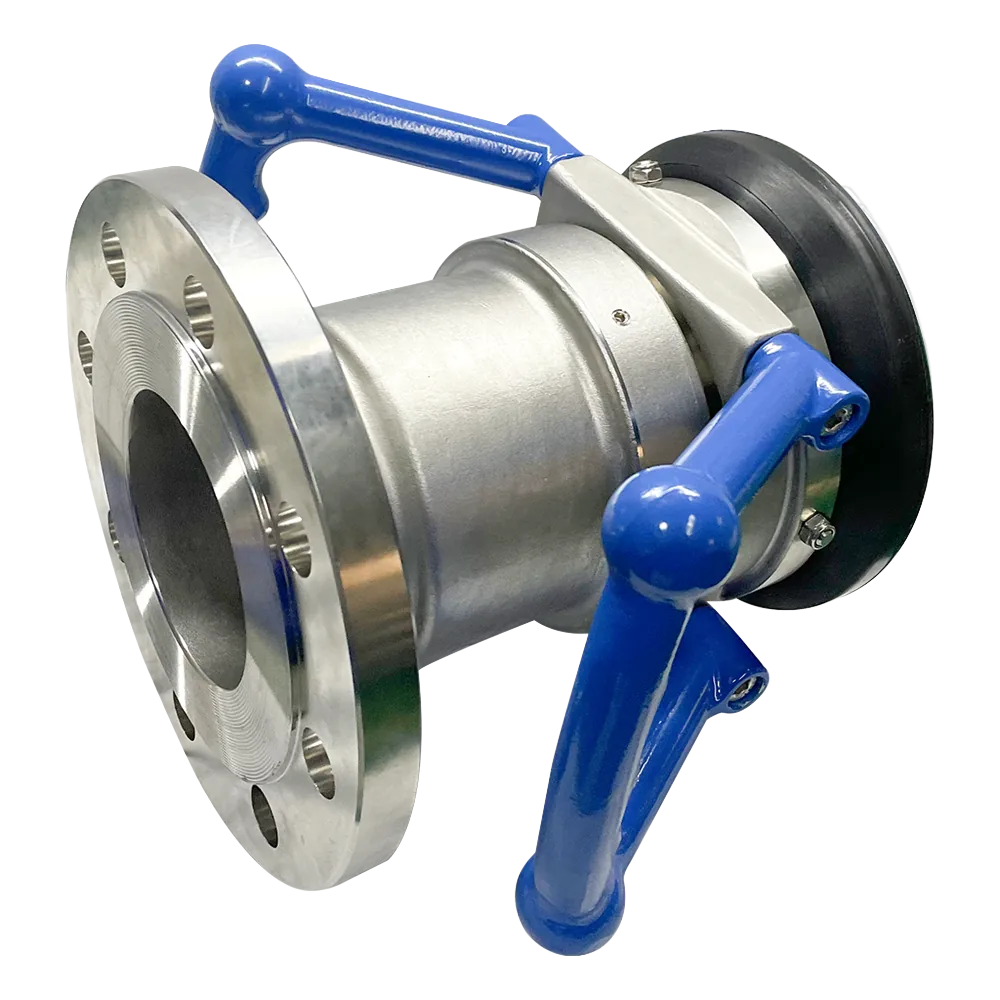

Trockenkupplung Mutterteil mit Flansch
Trockenkupplung Mutterteil mit Flansch

Trockenkupplung Mutterteil mit Flansch aus Edelstahl, Messing oder Aluminium. DDC-M F.

Preis auf Anfrage
Details

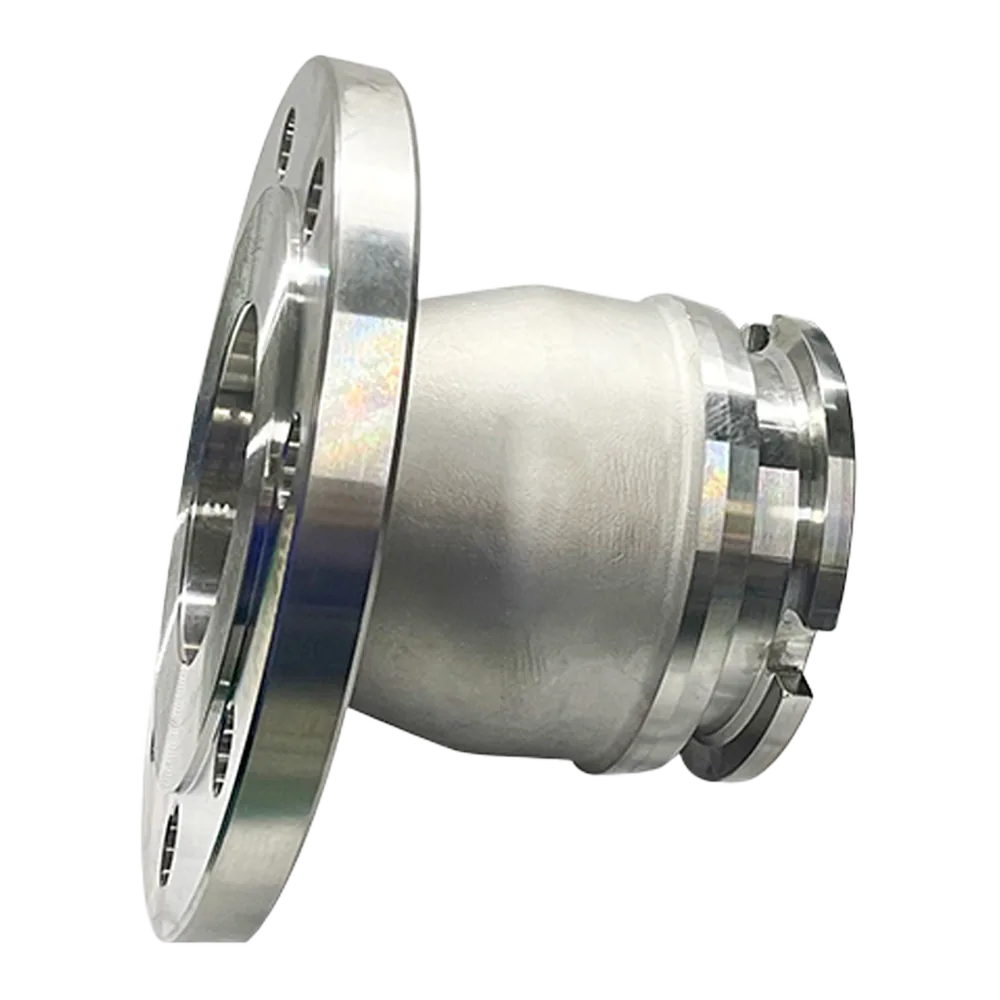

Trockenkupplung Vaterteil mit Flansch
Trockenkupplung Vaterteil mit Flansch

Trockenkupplung Vaterteil mit Flansch aus Edelstahl, Messing oder Aluminium. DDC-V F.

Preis auf Anfrage
Details

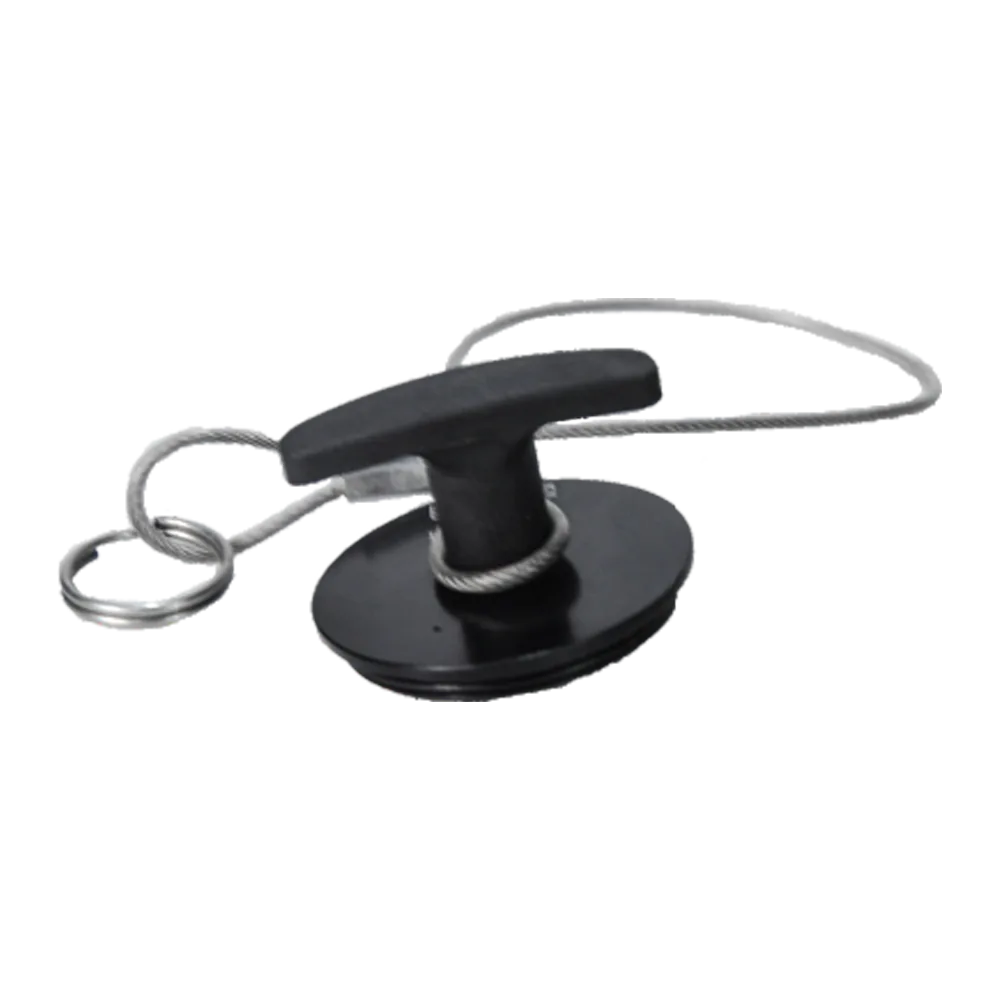

Trockenkupplung Blindstopfen
Trockenkupplung Blindstopfen

Trockenkupplung Blindstopfen aus Edelstahl oder Aluminium. DDC-S.

Preis auf Anfrage
Details

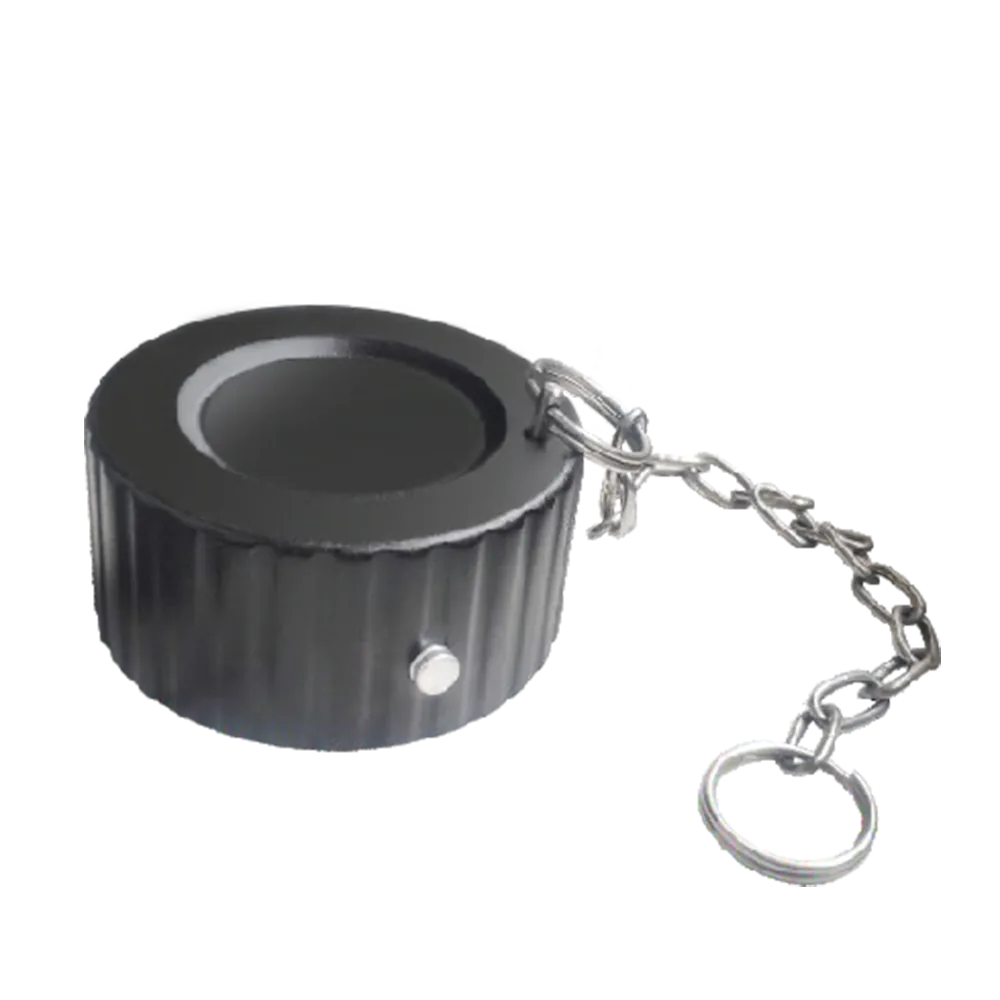

Trockenkupplung Blindkappe
Trockenkupplung Blindkappe

Trockenkupplung Blindkappe aus Edelstahl oder Aluminium. DDC-K.

Preis auf Anfrage
Details
Trockenkupplungen

Dry Disconnect Couplings für sichere Medienübertragung

Trockenkupplungen ermöglichen ein schnelles, sicheres und tropffreies Verbinden und Trennen von Schlauch- und Rohrleitungen. Sie eignen sich besonders für den kontrollierten Umgang mit flüssigen Medien in anspruchsvollen Transportanwendungen.

Größen 1" bis 8"
Norm NATO STANAG 3756
Materialien Edelstahl, Aluminium, Messing
Dichtungen Standardmäßig FKM; PTFE, NBR oder EPDM optional
Betriebsdruck Edelstahl PN 25, Aluminium PN 10, Messing PN 16
Durchflussrate 200 bis 7.500 l/min (je nach Größe)
Gewindeanschluss BSPP; NPT optional
Flanschanschluss ANSI 150 lbs; EN 1092-1 optional

Erhältlich mit Gewinde- und Flanschanschlüssen, jeweils für Schlauchseite und Tankseite.

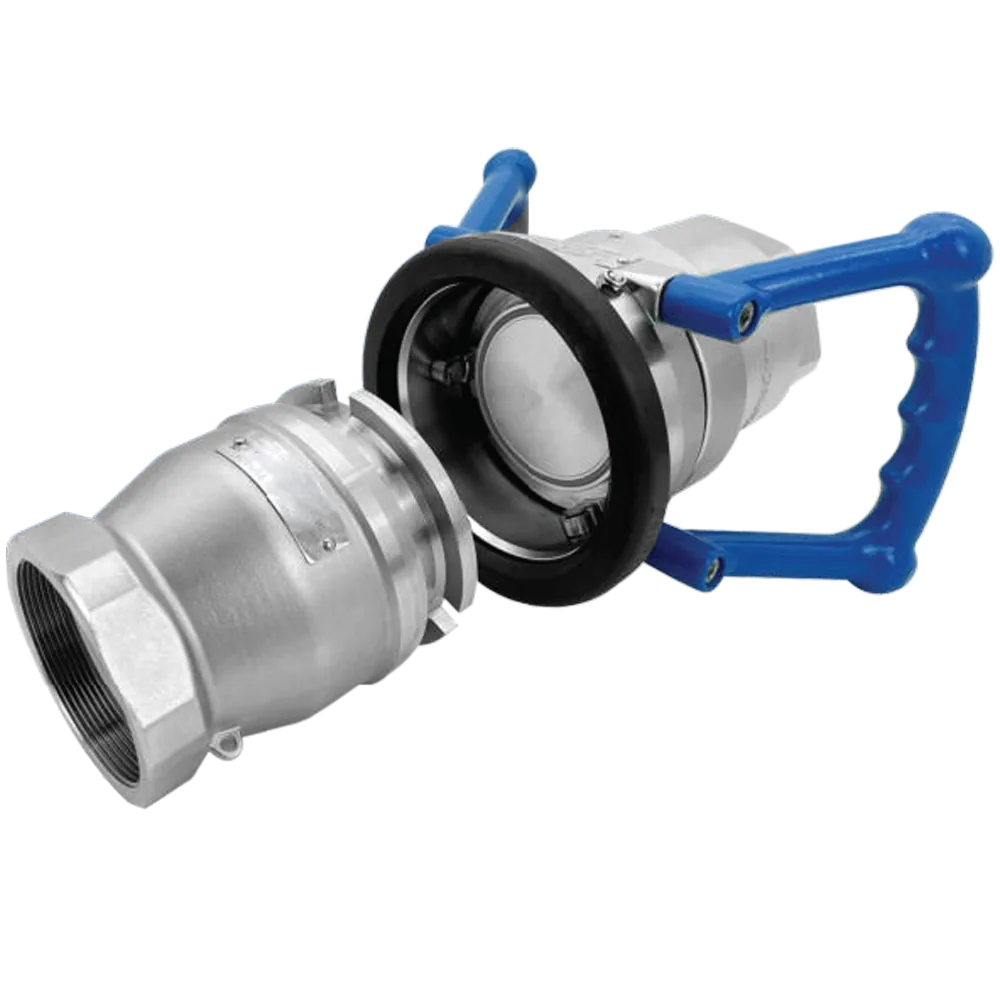

Dry Disconnect Couplings

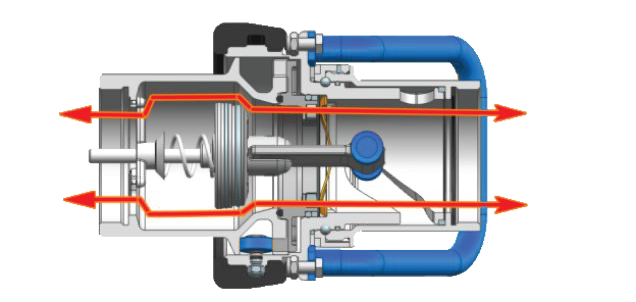

Kuppeln verbunden · voller Durchfluss
Trockenkupplung gekuppelt mit geöffnetem Durchfluss

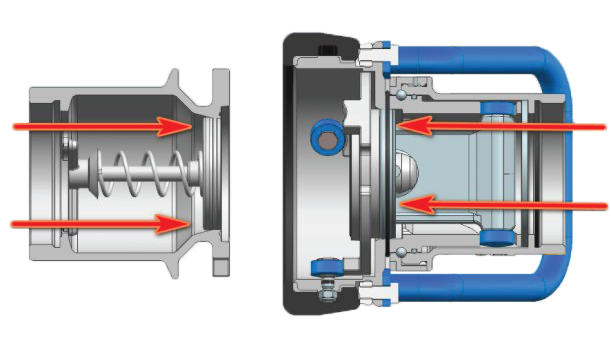

Entkuppeln getrennt · Medienfluss gestoppt
Trockenkupplung entkuppelt mit geschlossenem Durchfluss
Funktionsweise

Kuppeln und Entkuppeln

Das Schlauchteil wird über das Festteil geschoben und durch Drehen verriegelt. Erst nach der sicheren Verbindung werden die innenliegenden Ventile geöffnet.

Aufsetzen Das Mutterteil wird auf das Vaterteil geschoben. Die Rollen im Mutterteil greifen dabei in die Aussparungen des Vaterteils.
Verriegeln Durch eine Drehung im Uhrzeigersinn werden beide Kupplungsteile miteinander verbunden. Nach etwa 15° ist die Verbindung mechanisch gesichert.
Öffnen Durch weiteres Drehen werden die innenliegenden Ventile bewegt und der Durchfluss kontrolliert freigegeben.
Trennen Beim Zurückdrehen wird der Medienfluss wieder geschlossen. Anschließend können Mutter- und Vaterteil sicher voneinander getrennt werden.
Vorteile

Warum Trockenkupplungen?

Trockenkupplungen sorgen für sichere Arbeitsabläufe, reduzieren Medienverluste und erleichtern das kontrollierte Verbinden und Trennen von Schlauch- und Rohrleitungen.

Reduzierte Tropfverluste Die Bauweise hilft dabei, Leckagen beim Verbinden und Trennen zu minimieren und Medienverluste während des Handlings zu reduzieren.
Sicheres Zwei-Wege-Dichtsystem Beide Kupplungsseiten bleiben geschlossen, bis die Verbindung korrekt hergestellt ist. Das erhöht die Sicherheit beim Kuppelvorgang.
Guter Durchfluss Eine kompakte Konstruktion und strömungsgünstige Innenkonturen unterstützen einen zuverlässigen Medienfluss mit geringem Druckverlust.
Einfache Bedienung Die Kupplung lässt sich über den Griff kontrolliert öffnen und schließen. Das erleichtert die Handhabung im täglichen Einsatz.
Funktionsdarstellung einer Trockenkupplung
PRODUKTÜBERSICHT

Passende Ausführung für Schlauch- und Tankseite

Trockenkupplungen ermöglichen ein schnelles und kontrolliertes Verbinden von Schlauchleitungen und Anlagen. Die selbstschließenden Kupplungshälften reduzieren Produktaustritt beim Kuppeln und Trennen.

Trockenkupplung Mutterteil mit Innengewinde
Produkt 01

Mutterteil mit Innengewinde

Bewegliches Schlauchteil für ein schnelles und tropfarmes Verbinden mit dem Vaterteil. Das integrierte Ventil bleibt bis zum vollständigen Kuppeln geschlossen und unterstützt einen sicheren Medienumschlag.

Größen 1" bis 6"
Material Edelstahl, Aluminium, Messing
Gewinde BSPP; NPT optional
Trockenkupplung Vaterteil mit Innengewinde
Produkt 02

Vaterteil mit Innengewinde

Festes Gegenstück für Tanks, Rohrleitungen und stationäre Anlagen. Das selbstschließende Ventil öffnet erst nach dem sicheren Verbinden mit dem Mutterteil und reduziert so Produktverlust und Verunreinigungen.

Größen 1" bis 6"
Material Edelstahl, Aluminium, Messing
Gewinde BSPP; NPT optional
Trockenkupplung Mutterteil mit Flanschanschluss
Produkt 03

Mutterteil mit Flanschanschluss

Schlauchseitige Trockenkupplung mit Flansch für größere Leitungsquerschnitte und fest verschraubte Schlaucharmaturen. Geeignet für einen kontrollierten Transfer sensibler, wertvoller oder gefährlicher Medien.

Größen 1" bis 8"
Material Edelstahl, Aluminium, Messing
Flansch ANSI 150 lbs; EN 1092-1 optional
Trockenkupplung Vaterteil mit Flanschanschluss
Produkt 04

Vaterteil mit Flanschanschluss

Tank- und anlagenseitiges Gegenstück mit Flanschanschluss. Die robuste Bauform ermöglicht eine dauerhaft verschraubte Montage und eine sichere Übergabe an das schlauchseitige Mutterteil.

Größen 1" bis 8"
Material Edelstahl, Aluminium, Messing
Flansch ANSI 150 lbs; EN 1092-1 optional
Blindstopfen für Trockenkupplung Mutterteil
Produkt 05

Blindstopfen für Mutterteil

Verschließt das schlauchseitige Mutterteil während Lagerung und Transport. Der Stopfen schützt die Kupplungsflächen vor Schmutz und Wasser und unterstützt eine längere Lebensdauer der Kupplung.

Größen 1" bis 4"
Material Edelstahl oder Aluminium
Dichtung Viton-O-Ring
Blindkappe für Trockenkupplung Vaterteil
Produkt 06

Blindkappe für Vaterteil

Schützt das tank- oder anlagenseitige Vaterteil bei Nichtgebrauch vor Schmutz, Feuchtigkeit und Beschädigungen. Die Sicherung hält die Kappe am Einsatzort und verhindert ein unbeabsichtigtes Verlieren.

Größen 1" bis 4"
Material Edelstahl oder Aluminium
Dichtung Viton-O-Ring
TECHNISCHE DETAILS

Sichere Ausführungen für sauberen Medientransfer

Trockenkupplungen verbinden Schlauch- und Tankseite schnell und sicher. Die beidseitig selbstschließenden Ventile reduzieren Produktaustritt beim Kuppeln und Trennen.

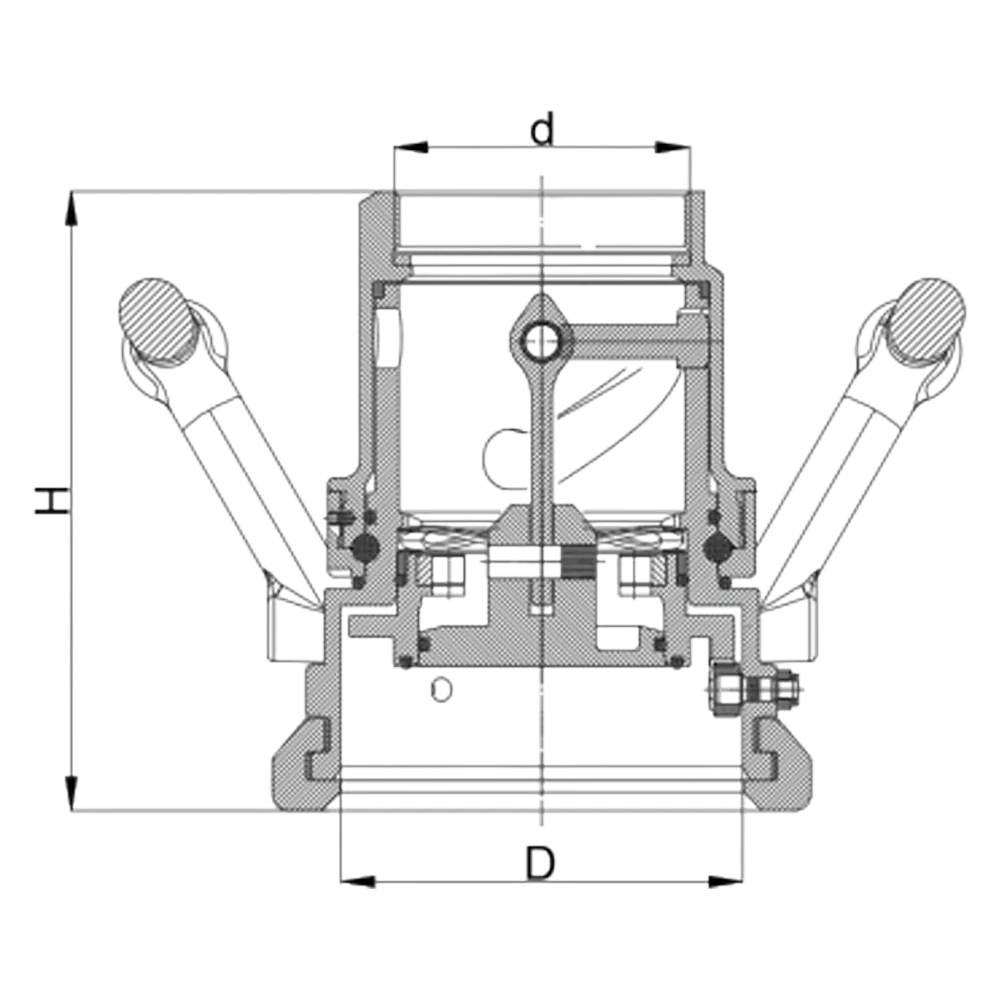

Trockenkupplung Schlauchteil mit Innengewinde
Produkt 01

Schlauchteil mit Innengewinde

Das bewegliche Schlauchteil verbindet den Schlauch sicher mit dem Tankteil. Beide Ventile öffnen erst nach vollständigem Kuppeln und schließen vor dem Trennen – für einen sauberen, verlustarmen Medienwechsel.

Größen1" bis 6"
MaterialEdelstahl, Aluminium, Messing
GewindeBSPP; NPT optional
Produkt ansehen
Größe Ø D [mm] Ø d [mm] H [mm]
Größe1" Ø D [mm]56 Ø d [mm]33,249 H [mm]108,8
Größe2" Ø D [mm]70,3 Ø d [mm]59,614 H [mm]139,5
Größe2 1/2" Ø D [mm]105,2 Ø d [mm]75,184 H [mm]183
Größe3" Ø D [mm]119,4 Ø d [mm]87,884 H [mm]184,2
Größe4" Ø D [mm]164 Ø d [mm]113,03 H [mm]221
Größe6" Ø D [mm]238 Ø d [mm]163,83 H [mm]345

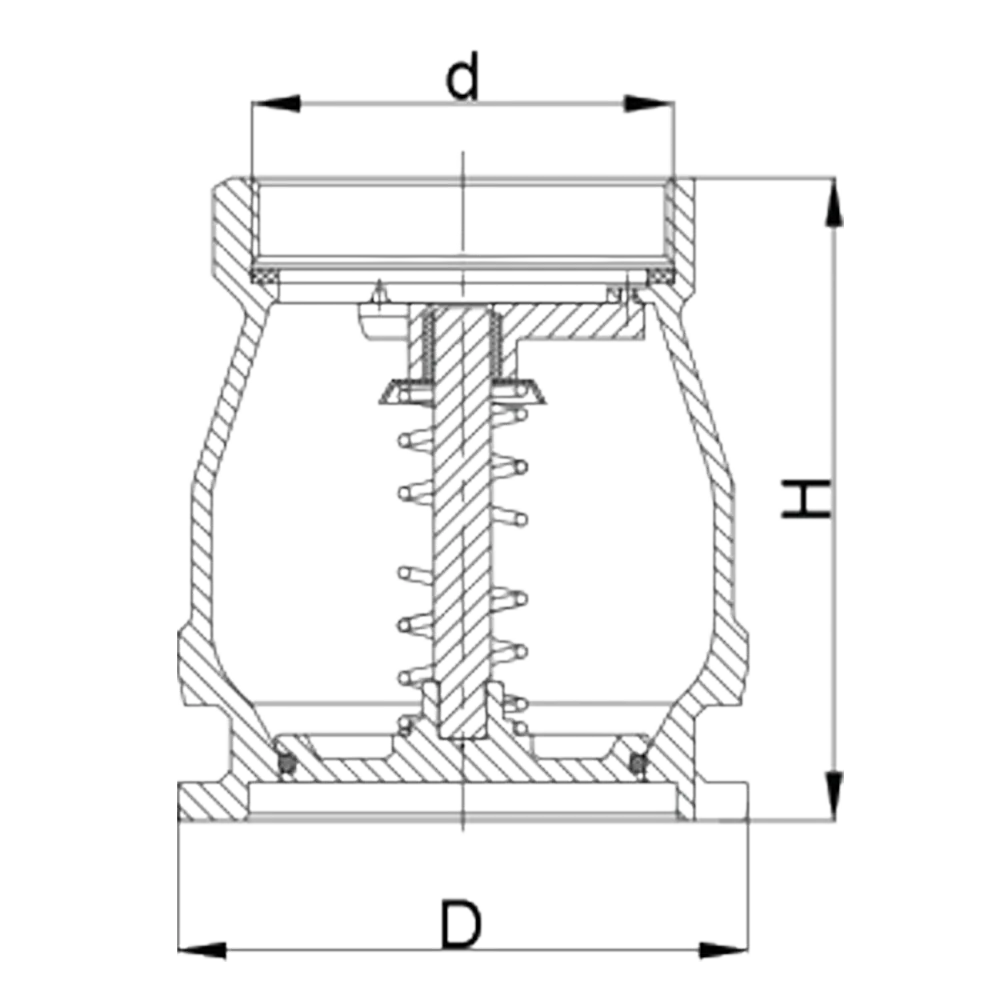

Trockenkupplung Tankteil mit Innengewinde
Produkt 02

Tankteil mit Innengewinde

Das fest installierte Tankteil bildet die sichere Anschlussseite an Behältern, Rohrleitungen und Anlagen. Das selbstschließende Ventil reduziert Produktaustritt und schützt den Anschluss, sobald das Schlauchteil getrennt wird.

Größen1" bis 6"
MaterialEdelstahl, Aluminium, Messing
GewindeBSPP; NPT optional
Produkt ansehen
Größe Ø D [mm] Ø d [mm] H [mm]
Größe1" Ø D [mm]55,5 Ø d [mm]33,249 H [mm]68
Größe2" Ø D [mm]69,85 Ø d [mm]59,614 H [mm]92,7
Größe2 1/2" Ø D [mm]104,7 Ø d [mm]75,184 H [mm]134
Größe3" Ø D [mm]119 Ø d [mm]87,884 H [mm]134
Größe4" Ø D [mm]163,5 Ø d [mm]113,03 H [mm]156
Größe6" Ø D [mm]237,5 Ø d [mm]163,83 H [mm]201

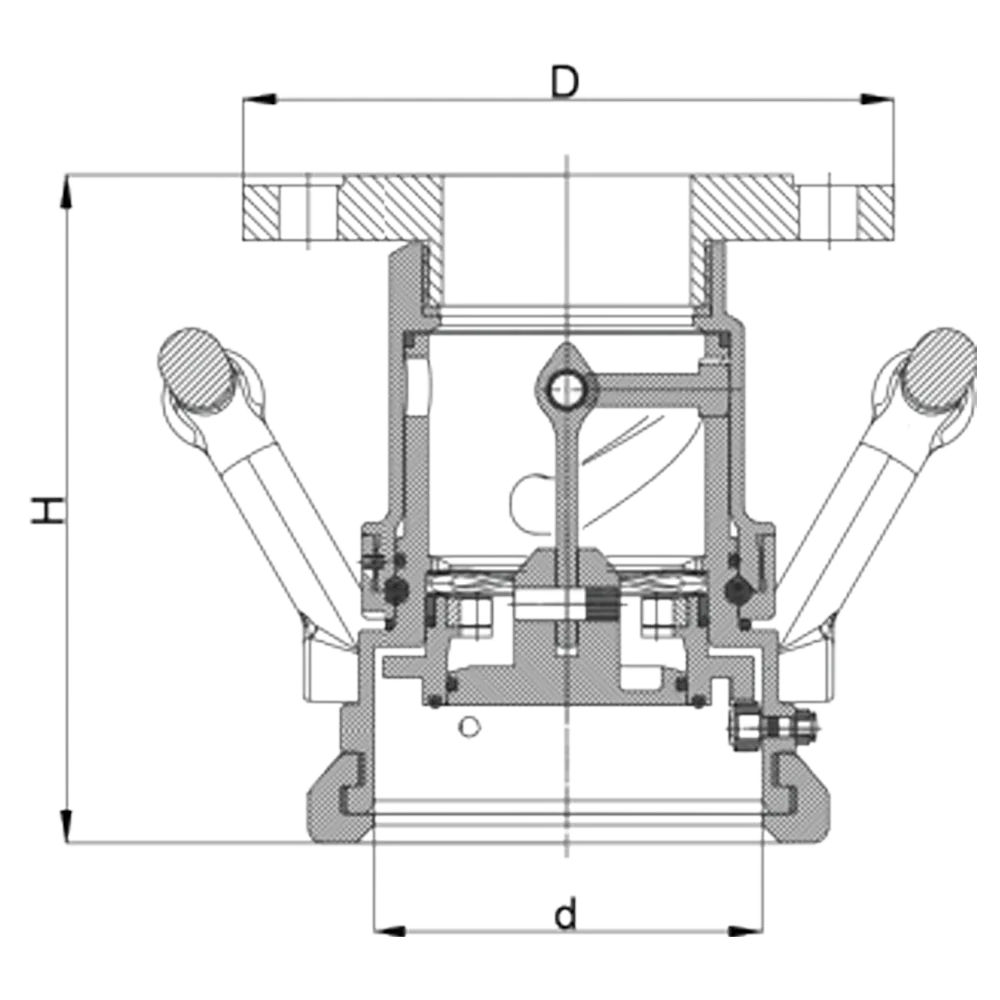

Trockenkupplung Schlauchteil mit Flansch
Produkt 03

Schlauchteil mit Flansch

Die Flanschausführung eignet sich für robuste Schlauchleitungen und fest verschraubte Übergänge. Das integrierte Ventilsystem ermöglicht schnelles Kuppeln bei geringem Druckverlust und minimiert Tropfmengen beim Trennen.

Größen1" bis 8"
MaterialEdelstahl, Aluminium, Messing
FlanschANSI 150 lbs; EN 1092-1 optional
Produkt ansehen
Flansch Ø D [mm] Ø d [mm] H [mm]
Flansch1" Ø D [mm]108 Ø d [mm]56 H [mm]126,2
Flansch2" Ø D [mm]152,4 Ø d [mm]70,1 H [mm]172,3
Flansch2 1/2" Ø D [mm]177,8 Ø d [mm]105 H [mm]206,4
Flansch3" Ø D [mm]190,5 Ø d [mm]119,3 H [mm]209,1
Flansch4" Ø D [mm]228,6 Ø d [mm]164 H [mm]245,3
Flansch6" Ø D [mm]279,4 Ø d [mm]238 H [mm]320,4
Flansch8" Ø D [mm]342,9 Ø d [mm]272,5 H [mm]311

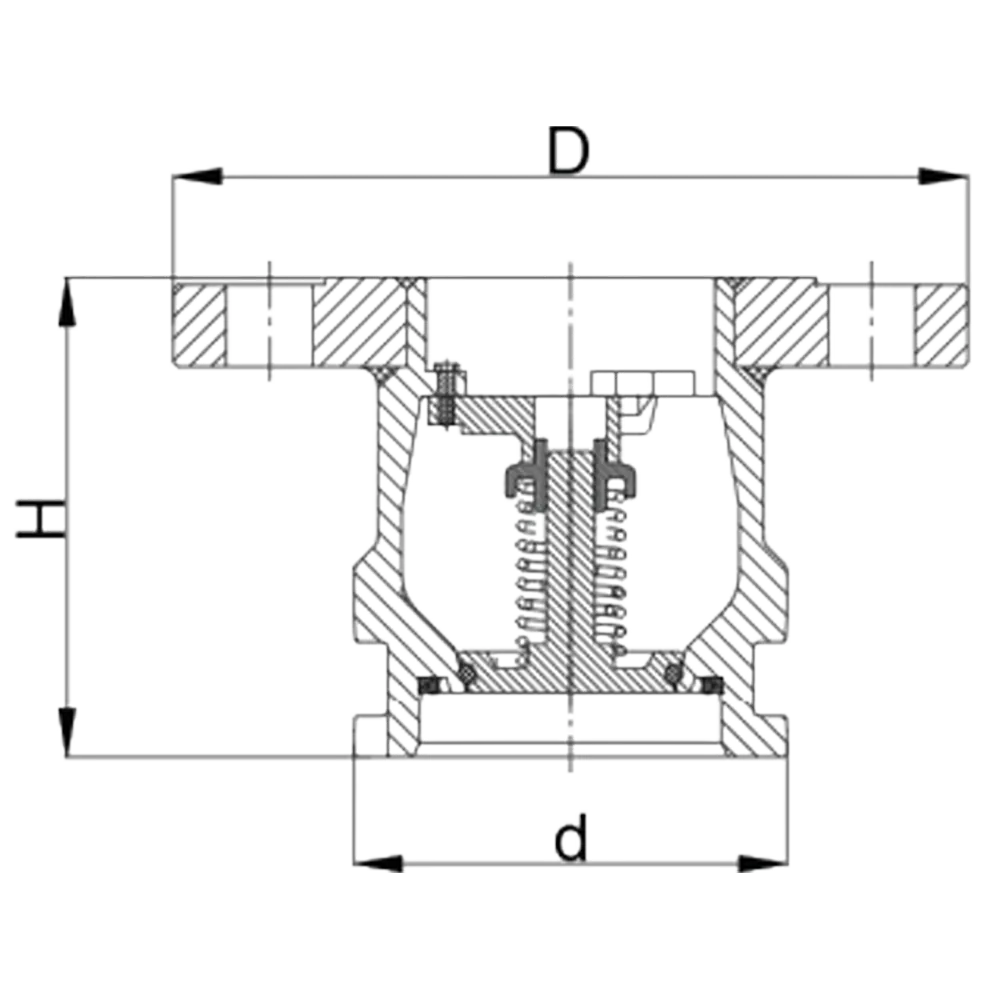

Trockenkupplung Tankteil mit Flansch
Produkt 04

Tankteil mit Flansch

Das Tankteil mit Flansch wird dauerhaft an Tanks, Rohrleitungen oder Verladestationen montiert. Es stellt eine stabile, selbstschließende Schnittstelle für wiederkehrende Be- und Entladevorgänge bereit.

Größen1" bis 8"
MaterialEdelstahl, Aluminium, Messing
FlanschANSI 150 lbs; EN 1092-1 optional
Produkt ansehen
Flansch Ø D [mm] Ø d [mm] H [mm]
Flansch1" Ø D [mm]108 Ø d [mm]45 H [mm]85,2
Flansch2" Ø D [mm]152,4 Ø d [mm]48,3 H [mm]112,8
Flansch2 1/2" Ø D [mm]177,8 Ø d [mm]70,3 H [mm]157,9
Flansch3" Ø D [mm]190,5 Ø d [mm]89,3 H [mm]158,9
Flansch4" Ø D [mm]228,6 Ø d [mm]104,3 H [mm]191,9
Flansch6" Ø D [mm]279,4 Ø d [mm]160 H [mm]227,4
Flansch8" Ø D [mm]342,9 Ø d [mm]203 H [mm]225

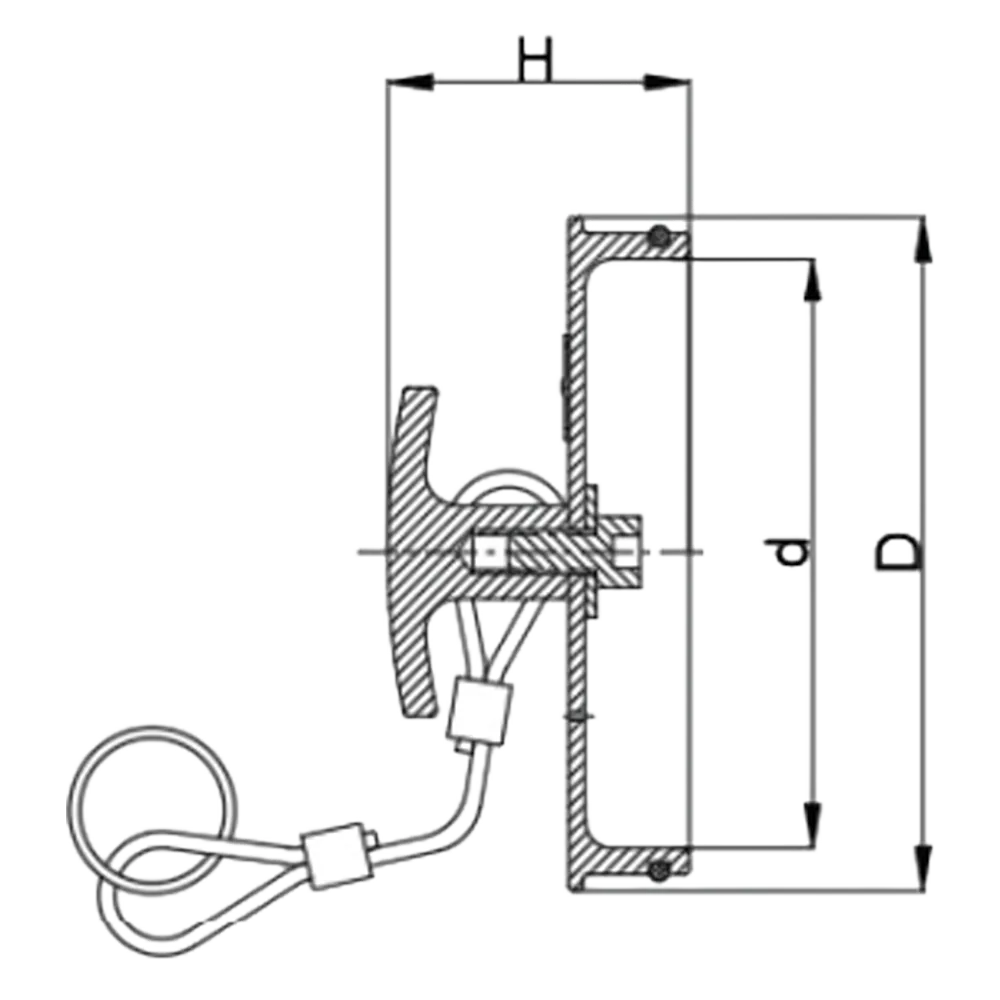

Schutzstopfen für Trockenkupplung Schlauchteil
Produkt 05

Blindstopfen für Schlauchteil

Der Schutzstopfen verschließt das abgekuppelte Schlauchteil und schützt Dichtflächen und Ventilbereich vor Schmutz und Beschädigung. Die Sicherungsleine hält den Stopfen direkt an der Kupplung verfügbar.

Größen1" bis 4"
MaterialEdelstahl, Aluminium
O-RingViton (FKM)
Produkt ansehen
Größe Ø D [mm] Ø d [mm] H [mm]
Größe1" Ø D [mm]62 Ø d [mm]47 H [mm]46
Größe2" Ø D [mm]74 Ø d [mm]64,8 H [mm]50,5
Größe2 1/2" Ø D [mm]111 Ø d [mm]95,5 H [mm]56
Größe3" Ø D [mm]123,5 Ø d [mm]108 H [mm]55,5
Größe4" Ø D [mm]170 Ø d [mm]152 H [mm]48,5

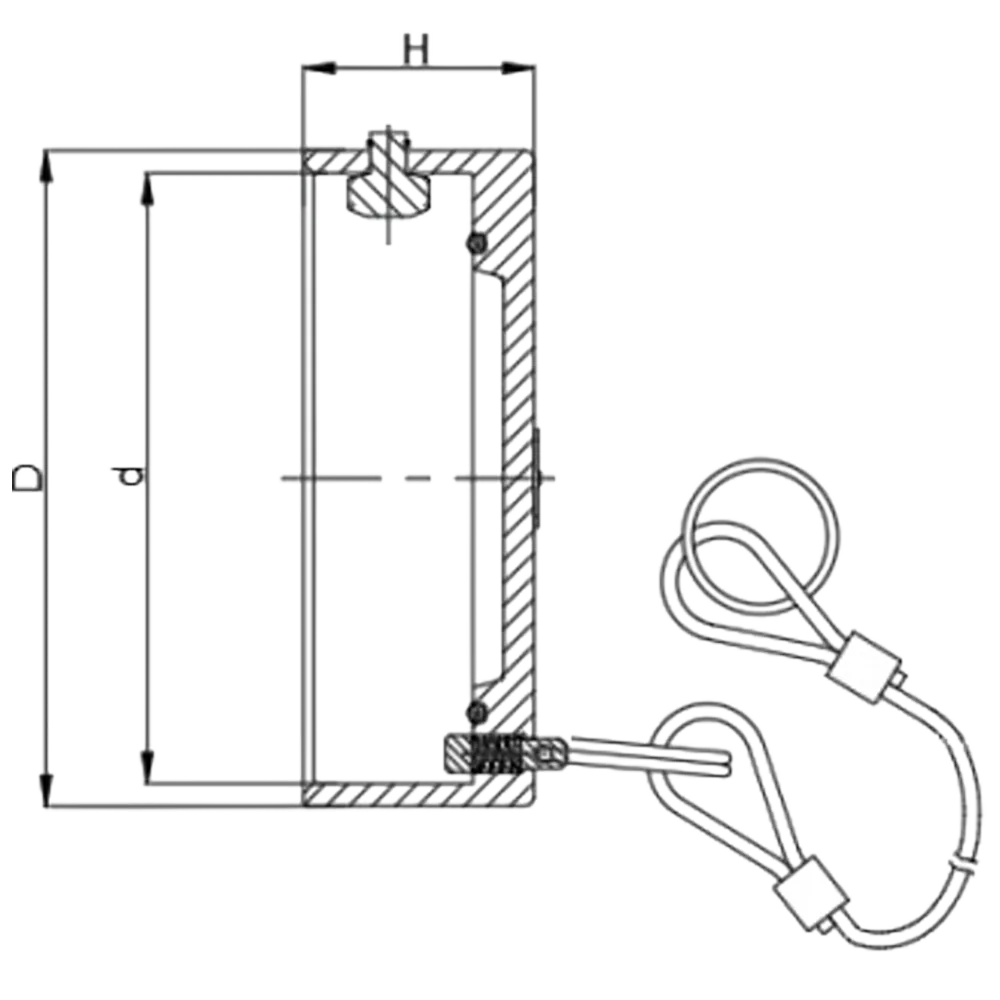

Schutzkappe für Trockenkupplung Tankteil
Produkt 06

Blindkappe für Tankteil

Die Schutzkappe deckt das freie Tankteil nach dem Abkuppeln zuverlässig ab. Sie schützt den Anschluss vor Staub, Witterung und mechanischen Einwirkungen und bleibt durch die Sicherungsleine griffbereit.

Größen1" bis 4"
MaterialEdelstahl, Aluminium
O-RingViton (FKM)
Produkt ansehen
Größe Ø D [mm] Ø d [mm] H [mm]
Größe1" Ø D [mm]65,5 Ø d [mm]56,5 H [mm]33
Größe2" Ø D [mm]80 Ø d [mm]70,5 H [mm]38
Größe2 1/2" Ø D [mm]114,5 Ø d [mm]105,5 H [mm]45
Größe3" Ø D [mm]128,5 Ø d [mm]119,5 H [mm]45
Größe4" Ø D [mm]173,5 Ø d [mm]173,5 H [mm]56,2
