Chemieschläuche
In dieser Kategorie finden Sie Chemieschläuche zur sicheren Förderung von Chemikalien, Säuren, Laugen, Lösungsmitteln sowie flüssigen und gasförmigen Medien. Bei uns haben Sie die Möglichkeit, Chemieschläuche individuell nach Maß in Ihrer Wunschlänge als Meterware oder als Rolle zu bestellen.
Chemieschlauch CORROSIV®/EN
Elektrisch leitfähiger EPDM-Chemie-Druckschlauch EN 12115, TRbF 131.
Chemieschlauch CORROSIV®/SP/EN
Elektrisch leitfähiger EPDM-Chemie-Saug- und Druckschlauch EN 12115, TRbF 131.
Chemieschlauch SUPERCHEM®/UPE/EN
Elektrisch leitfähiger UPE-Chemie-Saug und Druckschlauch EN 12115, TRbF 131.
Chemieschlauch CORROFLEX-D
Hochflexibler EPDM-Chemie-Druckschlauch EN 12115:2021. Ω/T-Ausführung.

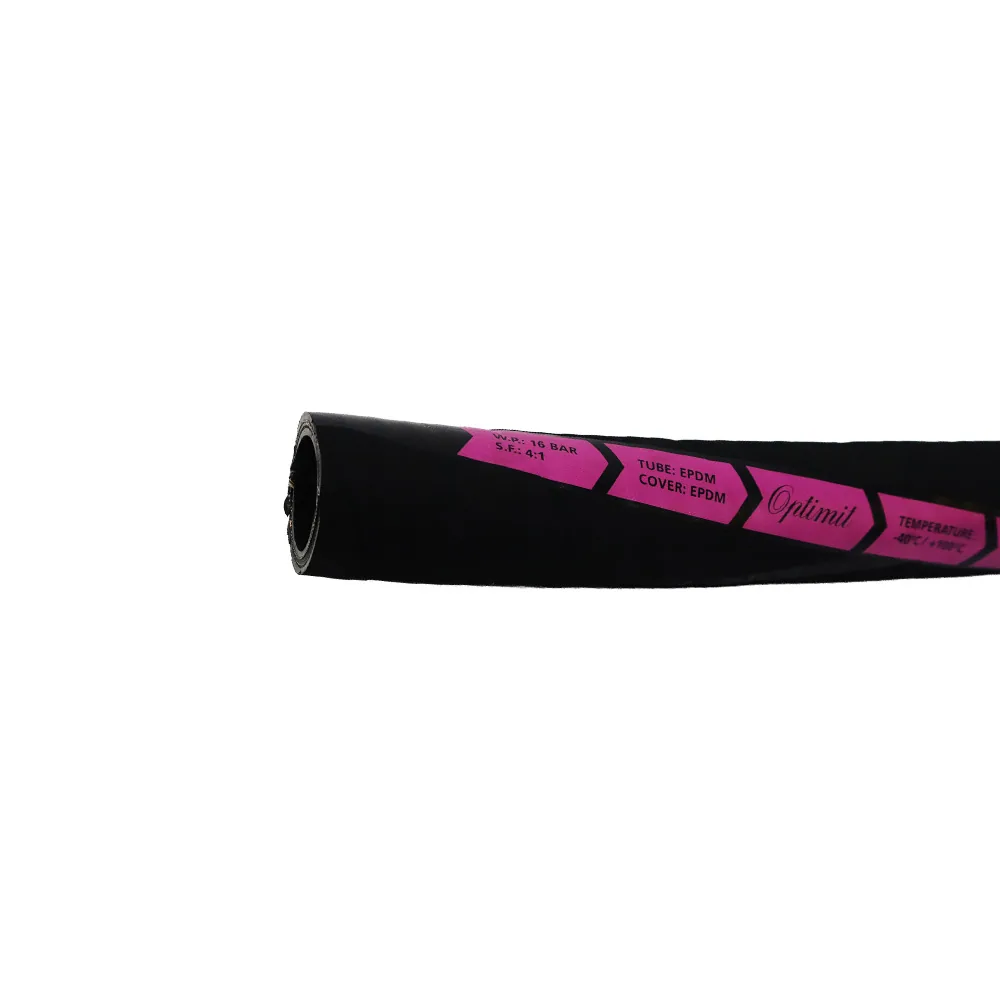

Chemieschlauch CORROFLEX-SD
Hochflexibler EPDM-Chemie-Saug- und Druckschlauch EN 12115:2021. Ω/T-Ausführung.
Die Auswahl des passenden Chemieschlauchs richtet sich vor allem nach Medium, Konzentration, Temperatur, Betriebsdruck und Einsatzdauer. Entscheidend ist die chemische Beständigkeit der Innenschicht gegenüber dem zu fördernden Stoff.
EPDM wird häufig für verdünnte Säuren, Laugen, Heißwasser und polare Medien eingesetzt. Für Benzin, Kraftstoffe und mineralölhaltige Medien ist EPDM in der Regel nicht geeignet.
UPE, PE-X, FEP oder PTFE-nahe Auskleidungen kommen häufig bei aggressiveren Chemikalien, Lösungsmitteln oder Anwendungen mit hohen Anforderungen an die chemische Beständigkeit zum Einsatz.
Da die Beständigkeit je nach Medium, Temperatur und Konzentration abweichen kann, sollte die Auswahl immer anhand der jeweiligen Beständigkeitsliste oder nach technischer Beratung erfolgen.
Chemie-Druckschläuche ohne Wendel eignen sich für Anwendungen, bei denen der Schlauch vorwiegend im Druckbetrieb eingesetzt wird. Sie sind meist flexibler und können je nach Nennweite platzsparend verwendet werden.
Saug- und Druckschläuche mit Wendel sind zusätzlich formstabilisiert. Sie kommen in Frage, wenn der Chemieschlauch auch bei Unterdruck, engeren Biegeradien, stationärem Einbau oder anspruchsvolleren Einsatzbedingungen verwendet werden soll.
Besonders bei größeren Nennweiten oder Kunststoffauskleidungen kann eine Wendel sinnvoll sein, um Knickstellen, Überbiegung und ein Ablösen der Innenschicht zu vermeiden.
Die passende Ausführung hängt von Medium, Druck, Temperatur, Biegeradius, Einbausituation und gewünschter Beweglichkeit ab.
Die folgende Tabelle zeigt zusammengefasste Richtwerte für Druck- und Saugdruckschläuche PN 10 in Anlehnung an DIN 2823 / DIN EN 12115. Die Angaben dienen zur Orientierung bei Nennweiten, Wanddicken, Biegeradien, Gewicht und Unterdruck.
| DIN (NW) | Innen-Ø d1 [mm] | Wanddicke D [mm] | Wanddicke SD [mm] | Biegeradius D [mm] | Biegeradius SD [mm] | Gewicht D [kg/m] | Gewicht SD [kg/m] | Unterdruck D [bar] | Unterdruck SD [bar] |
|---|---|---|---|---|---|---|---|---|---|
| DIN (NW)20 | Innen-Ø d1 [mm]19 | Wanddicke D [mm]6,0 | Wanddicke SD [mm]6,0 | Biegeradius D [mm]125 | Biegeradius SD [mm]125 | Gewicht D [kg/m]0,6 | Gewicht SD [kg/m]0,7 | Unterdruck D [bar]-0,5 | Unterdruck SD [bar]-0,9 |
| DIN (NW)25 | Innen-Ø d1 [mm]25 | Wanddicke D [mm]6,0 | Wanddicke SD [mm]6,0 | Biegeradius D [mm]150 | Biegeradius SD [mm]150 | Gewicht D [kg/m]0,8 | Gewicht SD [kg/m]0,9 | Unterdruck D [bar]-0,4 | Unterdruck SD [bar]-0,9 |
| DIN (NW)(32) | Innen-Ø d1 [mm]32 | Wanddicke D [mm]6,0 | Wanddicke SD [mm]6,0 | Biegeradius D [mm]175 | Biegeradius SD [mm]175 | Gewicht D [kg/m]1,0 | Gewicht SD [kg/m]1,2 | Unterdruck D [bar]-0,4 | Unterdruck SD [bar]-0,9 |
| DIN (NW)40 | Innen-Ø d1 [mm]38 | Wanddicke D [mm]6,5 | Wanddicke SD [mm]6,5 | Biegeradius D [mm]225 | Biegeradius SD [mm]225 | Gewicht D [kg/m]1,3 | Gewicht SD [kg/m]1,5 | Unterdruck D [bar]-0,4 | Unterdruck SD [bar]-0,9 |
| DIN (NW)50 | Innen-Ø d1 [mm]50 | Wanddicke D [mm]8,0 | Wanddicke SD [mm]7,0 | Biegeradius D [mm]275 | Biegeradius SD [mm]275 | Gewicht D [kg/m]2,0 | Gewicht SD [kg/m]2,1 | Unterdruck D [bar]-0,3 | Unterdruck SD [bar]-0,9 |
| DIN (NW)(65) | Innen-Ø d1 [mm]63 | Wanddicke D [mm]8,0 | Wanddicke SD [mm]7,5 | Biegeradius D [mm]300 | Biegeradius SD [mm]300 | Gewicht D [kg/m]2,4 | Gewicht SD [kg/m]2,8 | Unterdruck D [bar]– | Unterdruck SD [bar]-0,9 |
| DIN (NW)80 | Innen-Ø d1 [mm]75 | Wanddicke D [mm]8,0 | Wanddicke SD [mm]7,5 | Biegeradius D [mm]350 | Biegeradius SD [mm]350 | Gewicht D [kg/m]2,8 | Gewicht SD [kg/m]3,3 | Unterdruck D [bar]– | Unterdruck SD [bar]-0,8 |
| DIN (NW)100 | Innen-Ø d1 [mm]100 | Wanddicke D [mm]8,0 | Wanddicke SD [mm]8,0 | Biegeradius D [mm]450 | Biegeradius SD [mm]500 | Gewicht D [kg/m]3,8 | Gewicht SD [kg/m]4,7 | Unterdruck D [bar]– | Unterdruck SD [bar]-0,8 |
Hinweis:
Maße in mm
Klammermaße vermeiden in mm
D = Druckschläuche
SD = Saugdruckschläuche
* Biegeradien für Druckschläuche bei gefüllten Schläuchen
DN 25 und DN 50 sind Vorzugsgrößen in vielen chemischen Anwendungen.
Die Biegeradien bei PE-X-, UPE- oder FEP-ausgekleideten Schläuchen sind ca. 30 % größer.
Chemieschläuche können je nach Anwendung mit passenden Armaturen, Kupplungen, Flanschen oder Sonderanschlüssen konfektioniert werden. Wichtig sind dabei Medium, Betriebsdruck, Temperatur, Nennweite und die chemische Beständigkeit der Armaturenwerkstoffe.
Für stationäre Anlagen, Pumpen und Rohrleitungen kommen häufig Gewindeanschlüsse, Flansche oder Klemmfassungen zum Einsatz. Für mobile Anwendungen, Tanktechnik oder häufiges Kuppeln können Tankwagenkupplungen, Kamlock-Kupplungen oder andere Schnellkupplungen sinnvoll sein.
Bei aggressiven Medien sollte nicht nur der Chemieschlauch selbst, sondern auch die Armatur passend zum Medium ausgewählt werden. Je nach Einsatzfall können Edelstahlarmaturen oder beschichtete Armaturenteile erforderlich sein.
Gerne unterstützen wir Sie bei der Auswahl einer passenden Chemieschlauchleitung mit geeigneten Anschlüssen.
