Storz Kupplungen
Storz Kupplungen gehören zu den bekanntesten und am weitesten verbreiteten Schlauchkupplungssystemen. Sie ermöglichen ein schnelles, sicheres und werkzeugloses Verbinden von Schläuchen und sind in zahlreichen Bereichen von Feuerwehr bis Industrie unverzichtbar.

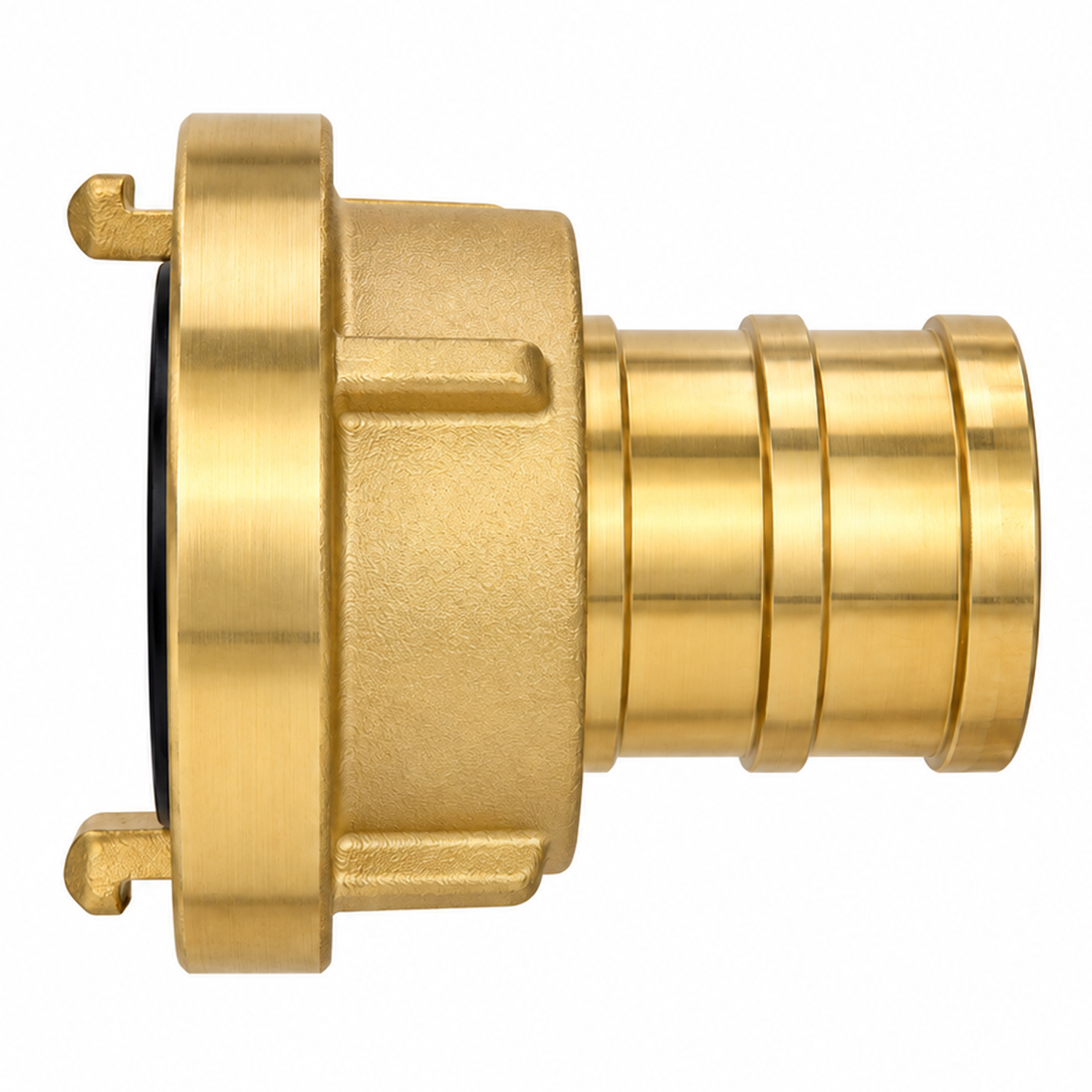

Storz Kupplung mit Schlauchtülle, Messing gegossen
Storz Kupplung mit Schlauchtülle aus Messing gegossen
Storz Festkupplung mit Innengewinde, Messing gegossen
Storz Festkupplung mit Innengewinde (IG) aus Messing gegossen
Storz Festkupplung mit Außengewinde, Messing gegossen
Storz Festkupplung mit Außengewinde (AG) aus Messing gegossen
Storz Blindkupplung mit Kette, Messing gegossen
Storz Blindkupplung mit Kette aus Messing gegossen

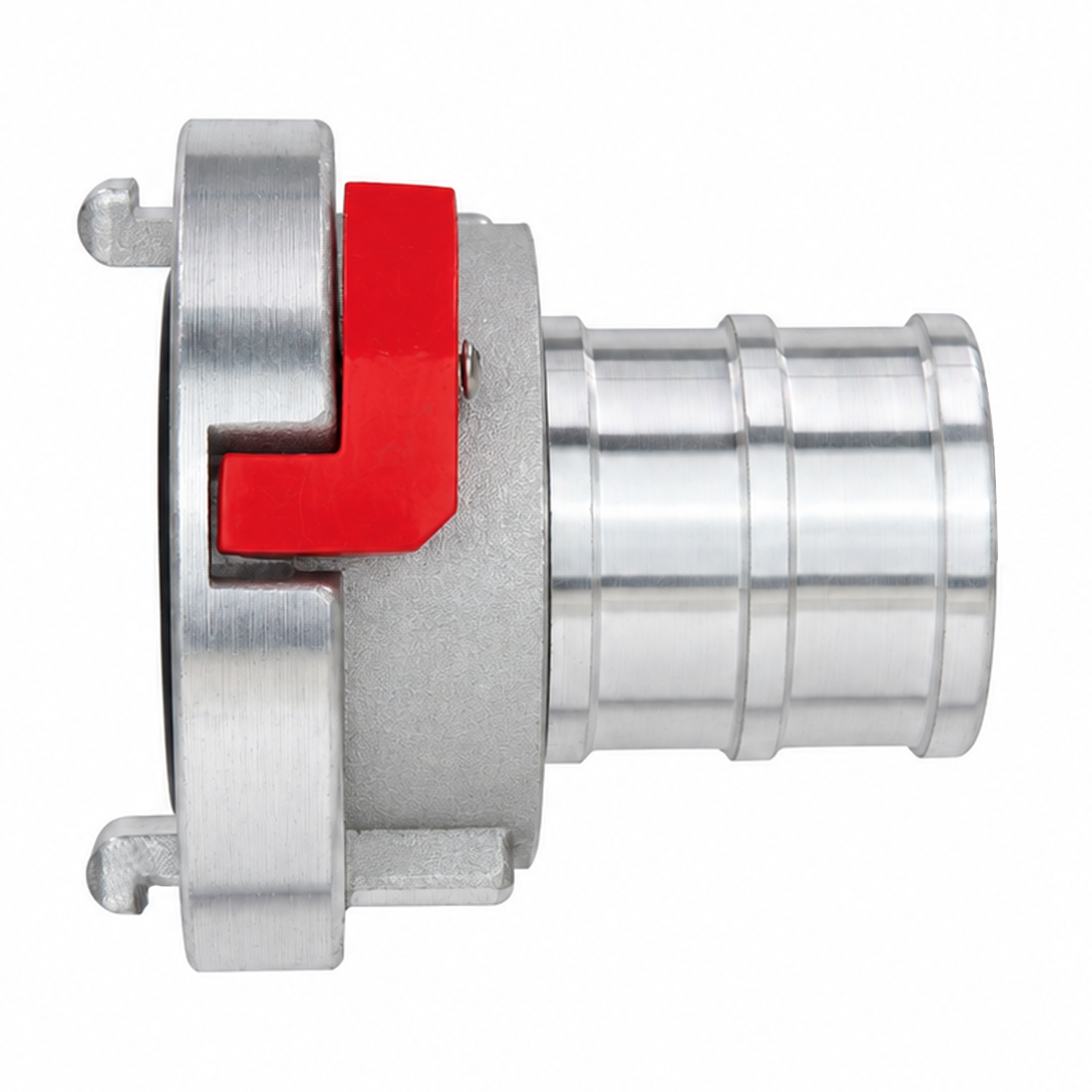

Storz Kupplung mit Schlauchtülle und Verriegelung, Aluminium gegossen
Storz Kupplung mit Schlauchtülle und Verriegelung aus Aluminium
Storz Festkupplung mit Innengewinde und Verriegelung, Aluminium gegossen
Storz Festkupplung mit Innengewinde mit Verriegelung aus Aluminium
Storz Blindkupplung mit Verriegelung und Kette, Aluminium gegossen
Storz Blindkupplung mit Kette und Verriegelung
Storz Kupplungsschlüssel nach DIN 3223 Typ A für Überflurhydranten
Temperguss Kupplungsschlüssel für Überflurhydranten Typ A nach DIN 3223
Storz Dichtung, NBR schwarz
Ersatzdichtung für Storz Saug- und Druckkupplung aus schwarzen Nitrilkautschuk (NBR)
Storz Dichtung, NBR weiß
Ersatzdichtung für Storz Saug- und Druckkupplung aus weißen Nitrilkautschuk (NBR)
Storz Dichtung, FKM grün
Ersatzdichtung für Storz Saug- und Druckkupplung aus schwarzen Fluorkautschuk (FKM)
Storz Dichtung FDA-konform, Silikon transparent
Ersatzdichtung für Storz Saug- und Druckkupplung aus transparenten lebensmittelechten Silikon
Storz Verteiler 2-fach | B auf CC
Storz Verteiler B-CC mit montierten Storz Kupplungen Eingang 75-B und zwei Ausgängen 52-C
Storz Verteiler 3-fach | B auf CBC
Storz Verteiler B-CBC mit montierten Storz Kupplungen ein Eingang B-Kupplung, zwei Ausgänge C-Kupplung, ein Ausgang B-Kupplung
Bogen 90° mit Außengewinde flachdichtend, Aluminium
Aluminium Schalenverschraubung Bogen 90° mit flachdichtend Außengewinde
Reduzierung Innengewinde flachdichtend, Aluminium | DN 150 auf 100
Reduzierung aus Aluminium mit flachdichtenden BSPP Innengewinde
Storz Kugelhahn mit GEKA Kupplung
Übergang absperrend Storz D-Kupplung, oder C-Kupplung auf Wasserkupplung
Storz-Kupplungen werden für schnell lösbare Schlauchverbindungen bei Feuerwehr, Pumpen, Bau, Entwässerung und mobilen Anlagen eingesetzt. Wichtig für die Auswahl sind der Schlauch-Innendurchmesser und die passende Storz-Größe. Diese wird über den Knaggenabstand bestimmt, also den Abstand zwischen den Kupplungsklauen.
Das ist besonders wichtig, wenn eine Kupplung zu vorhandenen Schläuchen, Pumpen oder Verteilern passen soll. Typische Größen sind Storz 25-D für kleinere Leitungen, Storz 52-C für 52-mm-Schläuche, Storz 75-B für 75-mm-Schläuche und Storz 110-A für 100- bis 110-mm-Schläuche.
| Storz-Größe | Knaggenabstand | Typischer Schlauch-Innen-Ø | Typische Anwendung |
|---|---|---|---|
| Storz-GrößeD-25 | Knaggenabstand31 mm | Typischer Schlauch-Innen-Ø25 mm | Typische AnwendungKleine Wasserleitungen, Pumpen und mobile Anwendungen |
| Storz-GrößeC-52 | Knaggenabstand66 mm | Typischer Schlauch-Innen-Ø52 mm | Typische AnwendungC-Schläuche, Pumpen, Entwässerung und Wasserförderung |
| Storz-GrößeB-75 | Knaggenabstand89 mm | Typischer Schlauch-Innen-Ø75 mm | Typische AnwendungB-Schläuche, größere Wassermengen und Bauentwässerung |
| Storz-GrößeA-110 | Knaggenabstand133 mm | Typischer Schlauch-Innen-Ø100 bis 110 mm | Typische AnwendungGroße Pumpen, Hauptleitungen und hohe Fördermengen |
Wenn die vorhandene Storz-Größe nicht bekannt ist, sollte der Knaggenabstand gemessen werden.
Dadurch lässt sich die passende Kupplungsgröße zuverlässig bestimmen.
