Kamlock Kupplungen Größentabelle

Übersicht der wichtigsten Kamlock-Typen mit Abmessungen und Anschlussgrößen. Aufsteigend sortiert nach Kamlock-Typen und ganz einfach per Klick navigierbar.
Zur Kategorie Kamlock Kupplungen →

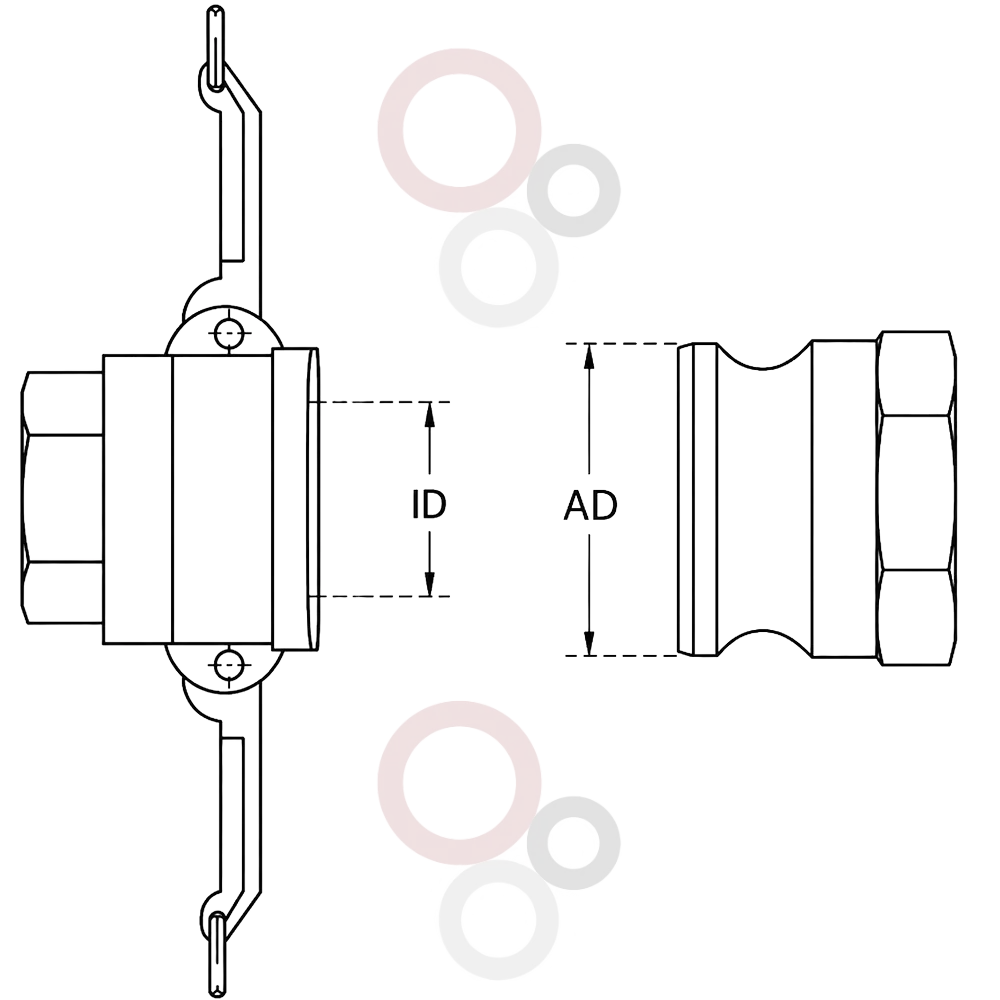

VT + MT

Vaterteil und Mutterteil Abmessungen

Kamlock Kupplungen bestehen aus einem Vaterteil und einem Mutterteil. Das Vaterteil wird in das Mutterteil eingesteckt und anschließend über zwei Hebelarme verriegelt. Beim Schließen der Hebel wird das Vaterteil gegen die Dichtung im Mutterteil gezogen. So entsteht eine schnell lösbare, dichte Verbindung ohne Werkzeug.

Zur KategorieKamlock Kupplungen

GrößeGröße	GG	ID [mm]ID [mm]	AD [mm]AD [mm]
GrößeDN 15	G1/2"	ID [mm]24,3	AD [mm]24,8
GrößeDN 20	G3/4"	ID [mm]32,1	AD [mm]32,5
GrößeDN 25	G1"	ID [mm]36,7	AD [mm]37,3
GrößeDN 32	G1 1/4"	ID [mm]45,5	AD [mm]46
GrößeDN 40	G1 1/2"	ID [mm]53,4	AD [mm]54
GrößeDN 50	G2"	ID [mm]63	AD [mm]63,8
GrößeDN 65	G2 1/2"	ID [mm]75,8	AD [mm]76,5
GrößeDN 80	G3"	ID [mm]91,5	AD [mm]92,2
GrößeDN 100	G4"	ID [mm]119,5	AD [mm]120,3

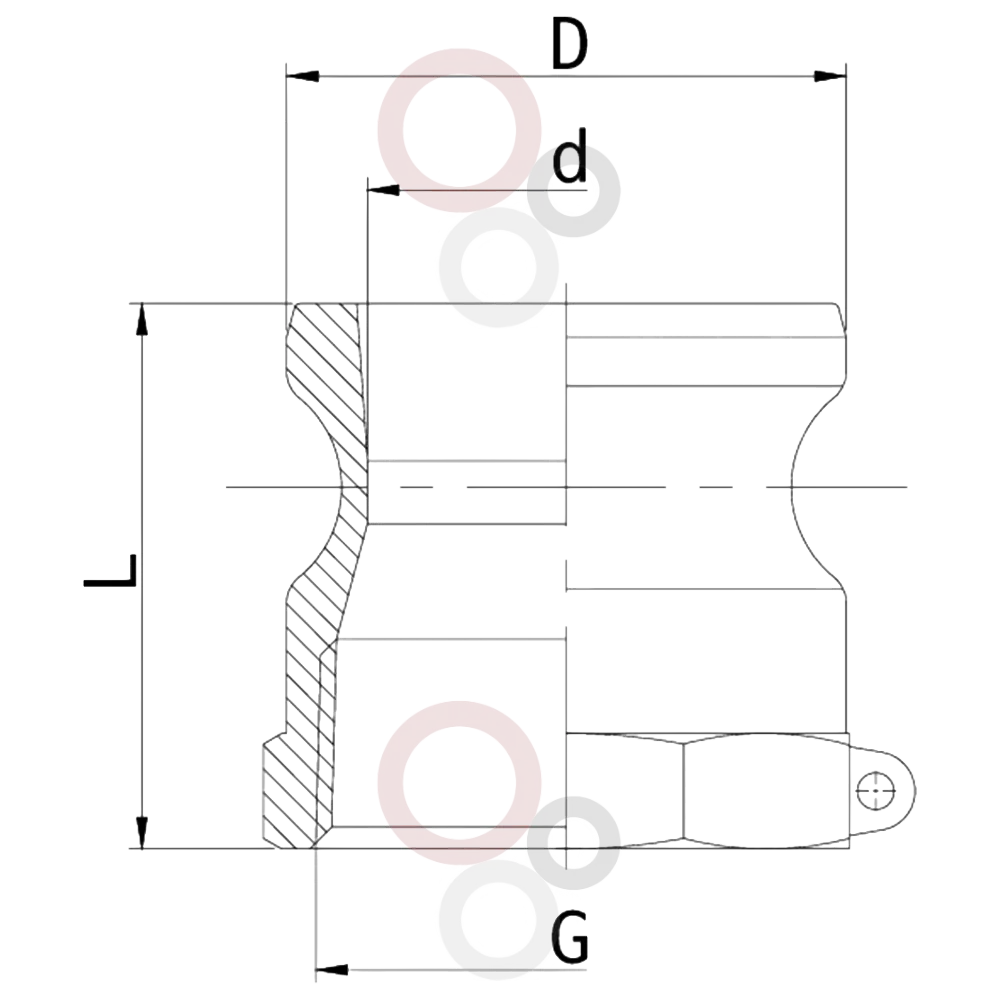

Typ A

Vaterteil mit Innengewinde

Kamlock Typ A ist das Vaterteil mit Innengewinde für feste Gewindeanschlüsse an Armaturen, Pumpen oder Behältern. Das Kupplungsprofil wird mit einem passenden Mutterteil verriegelt und ermöglicht eine schnell lösbare Verbindung ohne Werkzeug.

Zum ProduktAluminium Zum ProduktEdelstahl Zum ProduktPP Zum ProduktMessing

GrößeGröße	GG	D [mm]D [mm]	d [mm]d [mm]	L [mm]L [mm]
GrößeDN 15	G1/2"	D [mm]24,3	d [mm]15	L [mm]33,4
GrößeDN 20	G3/4"	D [mm]32,1	d [mm]22	L [mm]35,4
GrößeDN 25	G1"	D [mm]36,7	d [mm]26	L [mm]43,5
GrößeDN 32	G1 1/4"	D [mm]45,5	d [mm]30,3	L [mm]50,5
GrößeDN 40	G1 1/2"	D [mm]53,4	d [mm]38	L [mm]52
GrößeDN 50	G2"	D [mm]63	d [mm]47,5	L [mm]59,5
GrößeDN 65	G2 1/2"	D [mm]75,8	d [mm]59,6	L [mm]75
GrößeDN 80	G3"	D [mm]91,5	d [mm]76	L [mm]65
GrößeDN 100	G4"	D [mm]119,5	d [mm]104	L [mm]70

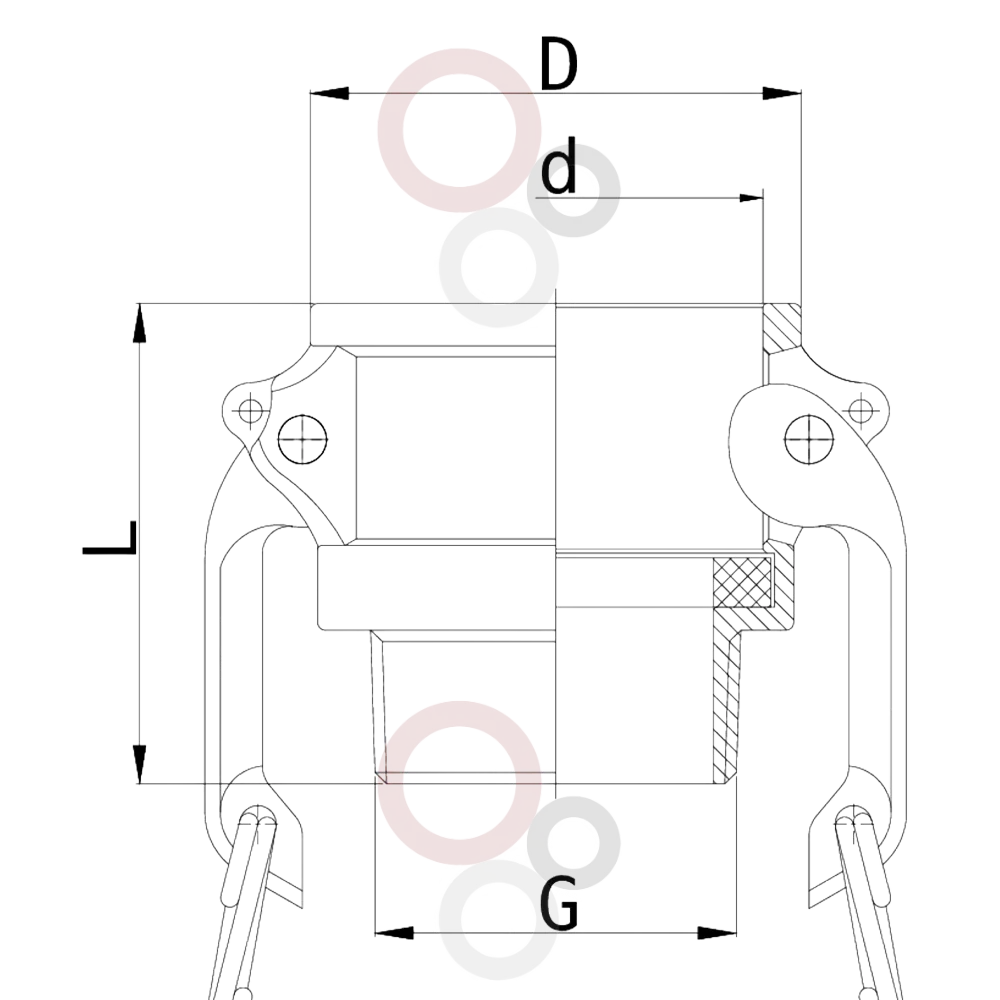

Typ B

Mutterteil mit Außengewinde

Kamlock Typ B ist ein Mutterteil mit Außengewinde und zwei Hebelarmen. Es wird in vorhandene Innengewinde eingeschraubt und verbindet Gewindeanschlüsse schnell mit passenden Vaterteilen, zum Beispiel an Anlagen, Pumpen oder Verteilern.

Zum ProduktAluminium Zum ProduktEdelstahl Zum ProduktPP Zum ProduktMessing

GrößeGröße	GG	D [mm]D [mm]	d [mm]d [mm]	L [mm]L [mm]
GrößeDN 15	G1/2"	D [mm]33	d [mm]24,8	L [mm]43,5
GrößeDN 20	G3/4"	D [mm]40	d [mm]32,5	L [mm]45
GrößeDN 25	G1"	D [mm]46	d [mm]37,3	L [mm]54
GrößeDN 32	G1 1/4"	D [mm]56	d [mm]46	L [mm]60,5
GrößeDN 40	G1 1/2"	D [mm]64	d [mm]54	L [mm]62,5
GrößeDN 50	G2"	D [mm]74	d [mm]63,8	L [mm]72
GrößeDN 65	G2 1/2"	D [mm]87	d [mm]76,5	L [mm]75
GrößeDN 80	G3"	D [mm]105	d [mm]92,2	L [mm]82
GrößeDN 100	G4"	D [mm]134	d [mm]120,3	L [mm]86,5

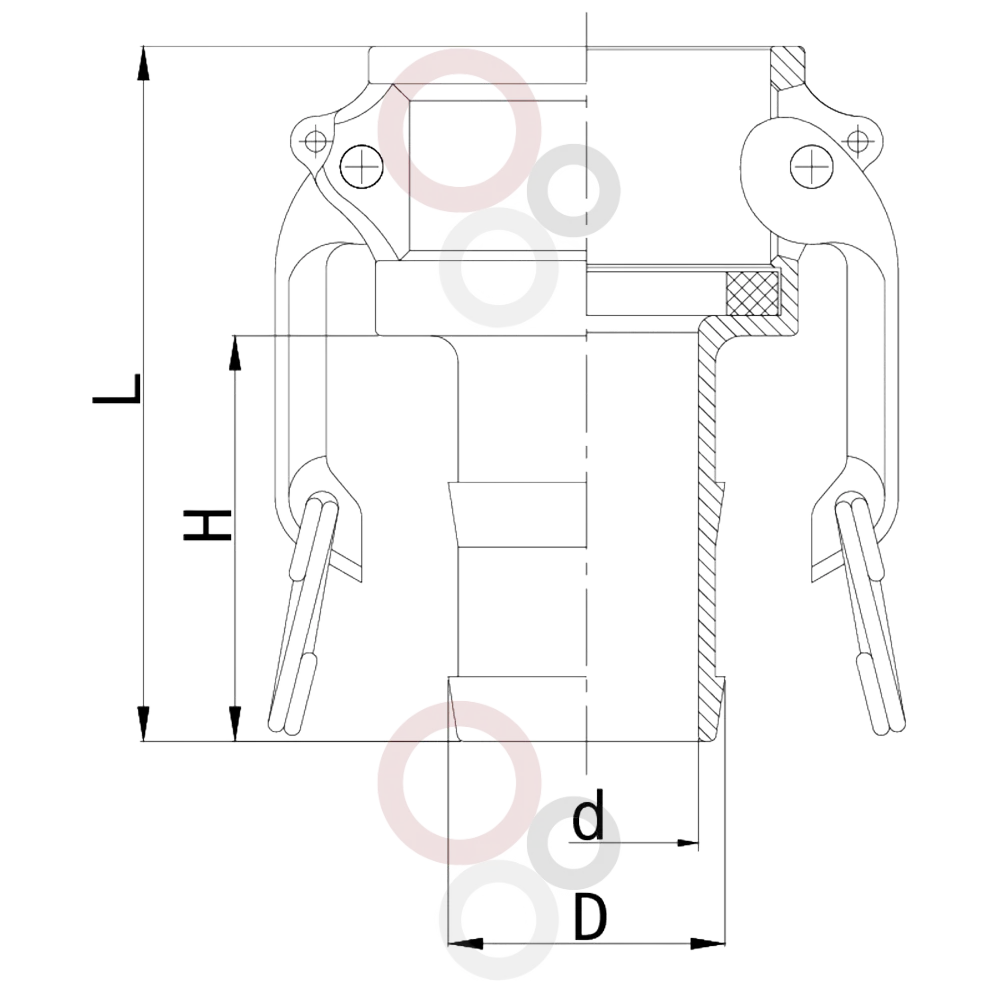

Typ C

Mutterteil mit Schlauchtülle

Kamlock Typ C ist ein Mutterteil mit Schlauchtülle für die direkte Einbindung in Schlauchleitungen. Die Tülle wird mit geeigneten Schellen oder Klemmschalen befestigt, die Hebelarme verriegeln anschließend mit einem passenden Vaterteil.

Zum ProduktAluminium Zum ProduktEdelstahl Zum ProduktPP Zum ProduktMessing

GrößeGröße	L [mm]L [mm]	H [mm]H [mm]	D [mm]D [mm]	d [mm]d [mm]
GrößeDN 15	L [mm]68,6	H [mm]40	D [mm]14,6	d [mm]8,5
GrößeDN 20	L [mm]78	H [mm]48	D [mm]21	d [mm]13,6
GrößeDN 25	L [mm]92,5	H [mm]56,5	D [mm]27,3	d [mm]21
GrößeDN 32	L [mm]96,5	H [mm]56	D [mm]34	d [mm]27,4
GrößeDN 40	L [mm]102	H [mm]59,5	D [mm]40,6	d [mm]32,7
GrößeDN 50	L [mm]117	H [mm]69	D [mm]53	d [mm]45
GrößeDN 65	L [mm]126	H [mm]78	D [mm]66,7	d [mm]57,4
GrößeDN 80	L [mm]146	H [mm]95	D [mm]78,8	d [mm]69,4
GrößeDN 100	L [mm]150,5	H [mm]99	D [mm]104,5	d [mm]94

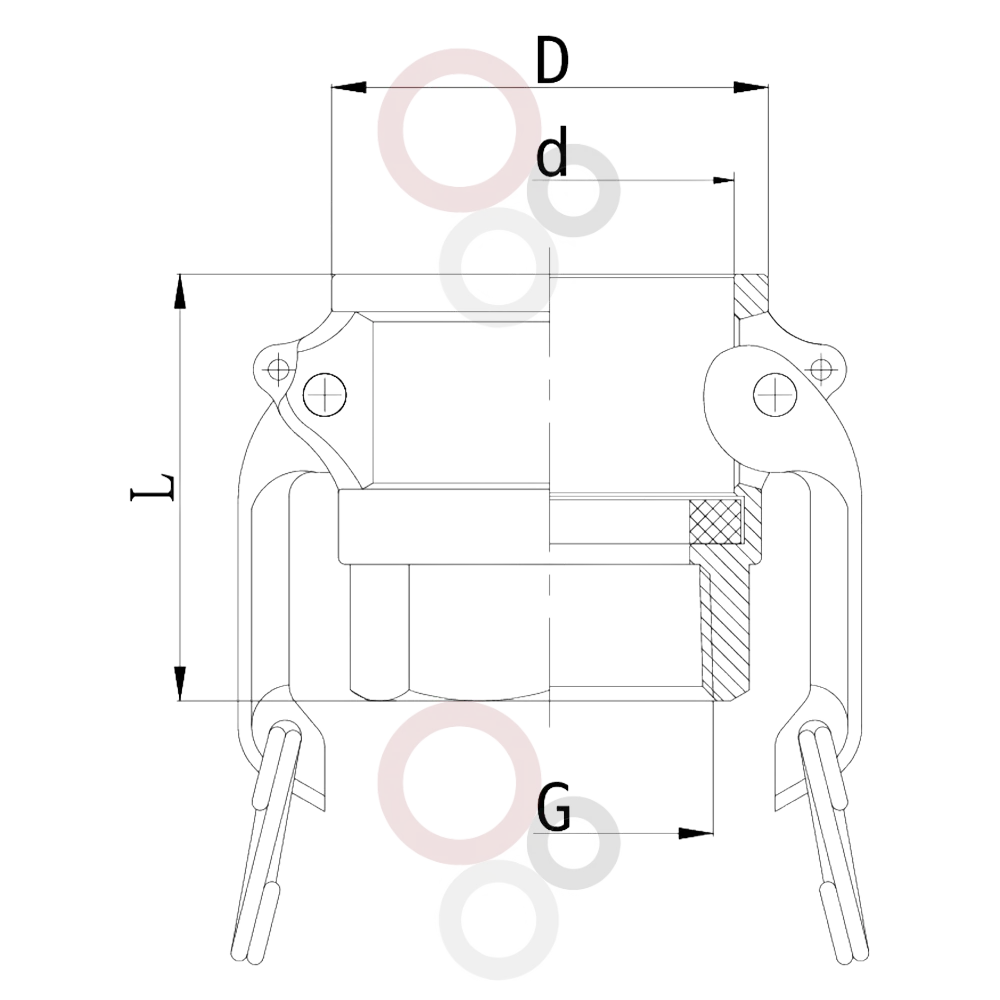

Typ D

Mutterteil mit Innengewinde

Kamlock Typ D ist ein Mutterteil mit Innengewinde und Hebelarmen. Es eignet sich für Außengewinde an Rohrleitungen, Armaturen oder Behältern und stellt dort eine schnell lösbare Kamlock-Verbindung zum passenden Vaterteil her.

Zum ProduktAluminium Zum ProduktEdelstahl Zum ProduktPP Zum ProduktMessing

GrößeGröße	GG	D [mm]D [mm]	d [mm]d [mm]	L [mm]L [mm]
GrößeDN 15	G1/2"	D [mm]33	d [mm]24,8	L [mm]43,5
GrößeDN 20	G3/4"	D [mm]40	d [mm]32,5	L [mm]45
GrößeDN 25	G1"	D [mm]46	d [mm]37,3	L [mm]54
GrößeDN 32	G1 1/4"	D [mm]56	d [mm]46	L [mm]60,5
GrößeDN 40	G1 1/2"	D [mm]64	d [mm]54	L [mm]62,5
GrößeDN 50	G2"	D [mm]74	d [mm]63,8	L [mm]72
GrößeDN 65	G2 1/2"	D [mm]87	d [mm]76,5	L [mm]75
GrößeDN 80	G3"	D [mm]105	d [mm]92,2	L [mm]82
GrößeDN 100	G4"	D [mm]134	d [mm]120,3	L [mm]86,5

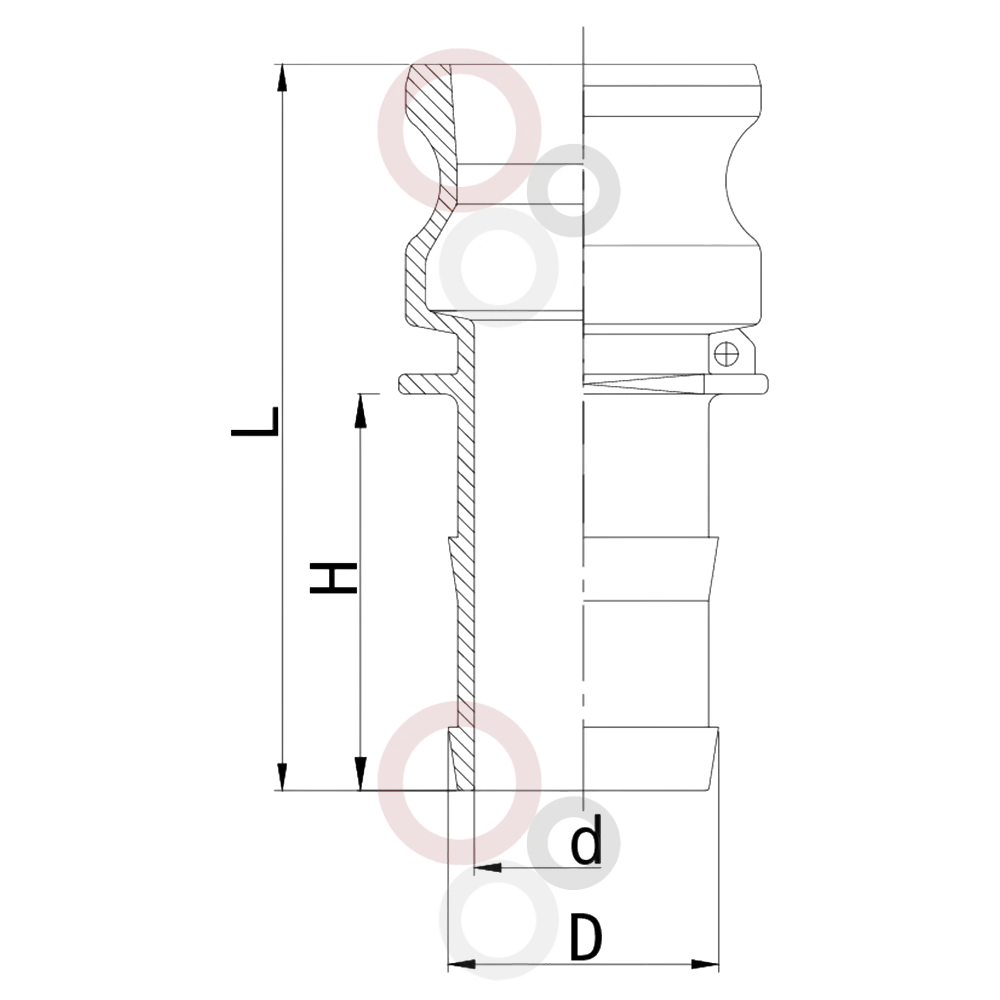

Typ E

Vaterteil mit Schlauchtülle

Kamlock Typ E ist ein Vaterteil mit Schlauchtülle für Schlauchanschlüsse. Die Schlauchtülle wird in den Schlauch eingebunden, die glatte Kupplungsseite wird anschließend mit einem passenden Mutterteil verriegelt.

Zum ProduktAluminium Zum ProduktEdelstahl Zum ProduktPP Zum ProduktMessing

GrößeGröße	L [mm]L [mm]	H [mm]H [mm]	D [mm]D [mm]	d [mm]d [mm]
GrößeDN 15	L [mm]72	H [mm]40	D [mm]14,6	d [mm]8,5
GrößeDN 20	L [mm]80	H [mm]48	D [mm]21	d [mm]13,6
GrößeDN 25	L [mm]97,5	H [mm]56,5	D [mm]27,3	d [mm]21
GrößeDN 32	L [mm]102,5	H [mm]56	D [mm]34	d [mm]27,4
GrößeDN 40	L [mm]109	H [mm]59,5	D [mm]40,6	d [mm]32,7
GrößeDN 50	L [mm]124,5	H [mm]69	D [mm]53	d [mm]45
GrößeDN 65	L [mm]136,5	H [mm]78	D [mm]66,7	d [mm]57,4
GrößeDN 80	L [mm]154,5	H [mm]95	D [mm]78,8	d [mm]69,4
GrößeDN 100	L [mm]162	H [mm]99	D [mm]104,5	d [mm]94

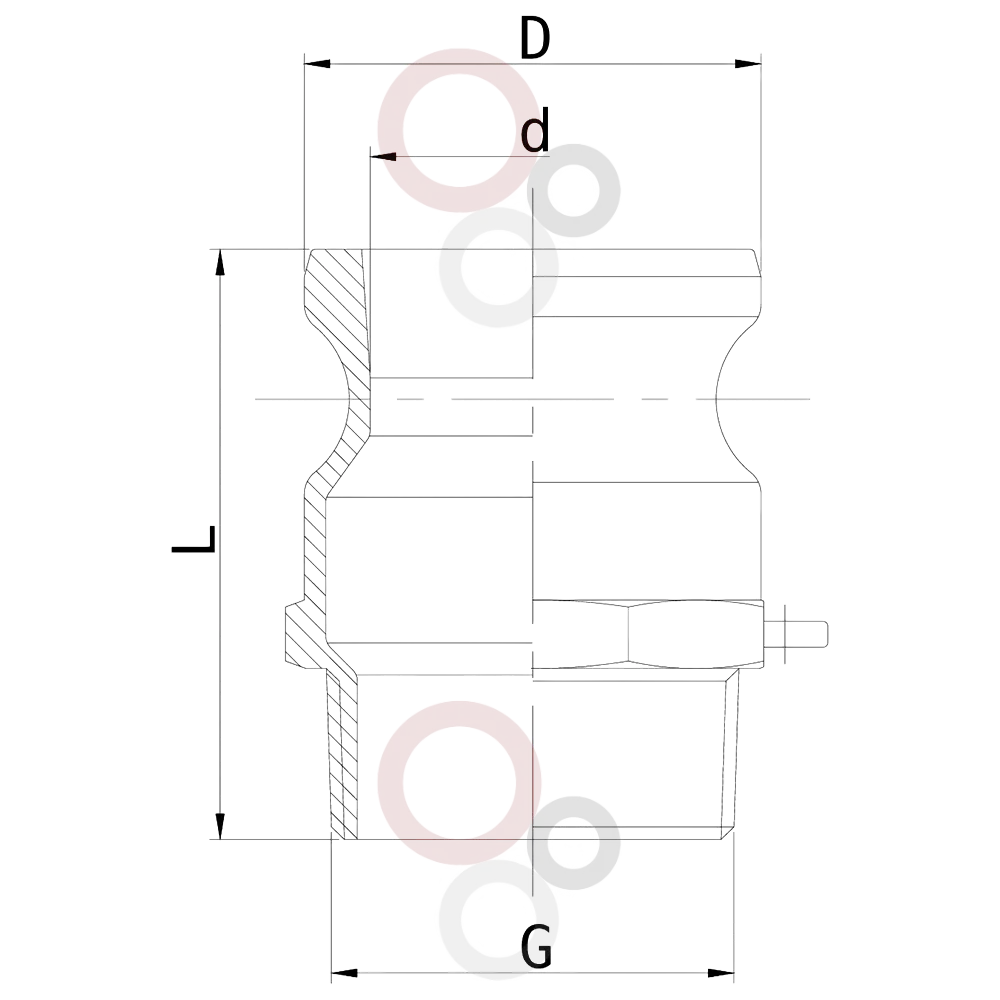

Typ F

Vaterteil mit Außengewinde

Kamlock Typ F ist ein Vaterteil mit Außengewinde für feste Innengewindeanschlüsse. Es wird in Armaturen, Rohrleitungen oder Anlagen eingeschraubt und dient als Gegenstück für Kamlock-Mutterteile mit Hebelverriegelung.

Zum ProduktAluminium Zum ProduktEdelstahl Zum ProduktPP Zum ProduktMessing

GrößeGröße	GG	D [mm]D [mm]	d [mm]d [mm]	L [mm]L [mm]
GrößeDN 15	G1/2"	D [mm]24,3	d [mm]15	L [mm]46,4
GrößeDN 20	G3/4"	D [mm]32,1	d [mm]22	L [mm]48,4
GrößeDN 25	G1"	D [mm]36,7	d [mm]26	L [mm]57
GrößeDN 32	G1 1/4"	D [mm]45,5	d [mm]30,3	L [mm]67,5
GrößeDN 40	G1 1/2"	D [mm]53,4	d [mm]38	L [mm]69
GrößeDN 50	G2"	D [mm]63	d [mm]47,5	L [mm]80,5
GrößeDN 65	G2 1/2"	D [mm]75,8	d [mm]59,6	L [mm]86
GrößeDN 80	G3"	D [mm]91,5	d [mm]76	L [mm]94
GrößeDN 100	G4"	D [mm]119,5	d [mm]104	L [mm]101

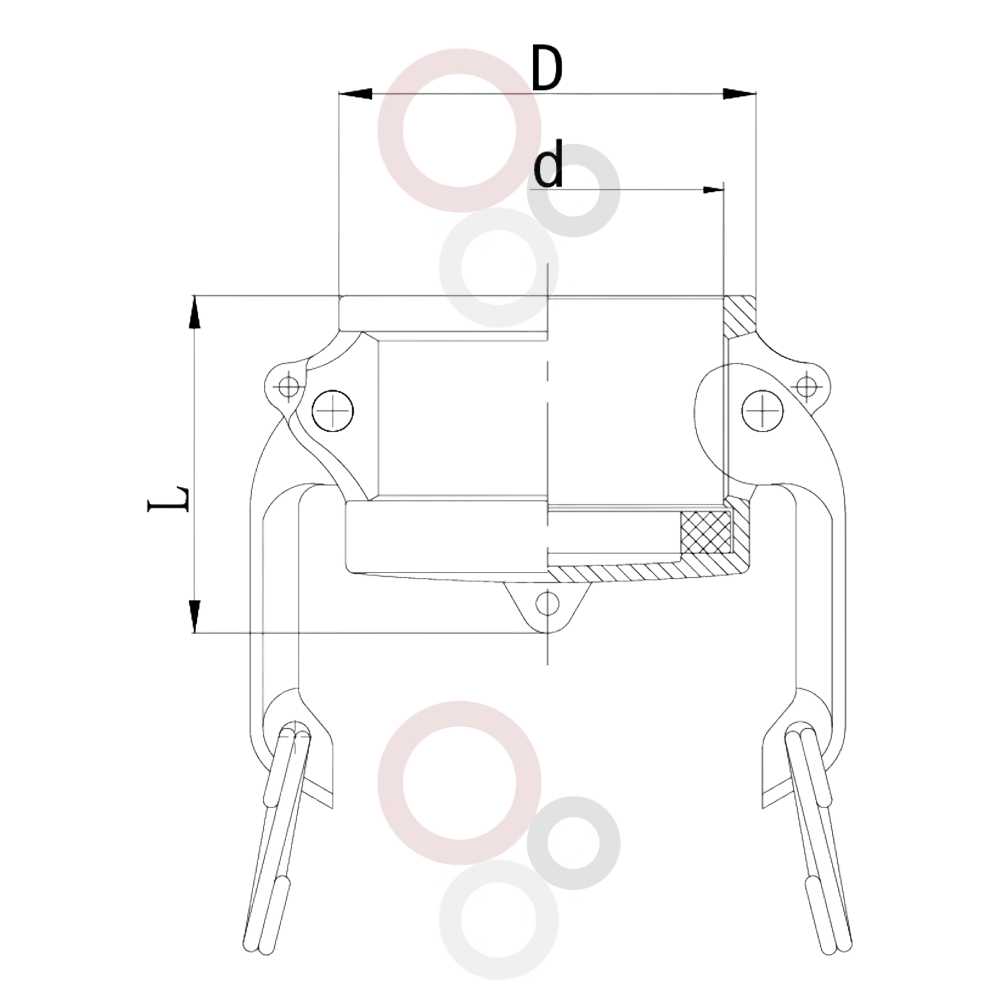

Typ DC

Kappe für Vaterteile

Kamlock Typ DC ist eine Kappe für Vaterteile. Sie wird mit Hebelarmen auf dem Kupplungsprofil verriegelt und schützt offene Vaterteile bei Lagerung, Transport oder Anlagenstillstand vor Schmutz und Fremdkörpern.

Zum ProduktAluminium Zum ProduktEdelstahl Zum ProduktPP Zum ProduktMessing

GrößeGröße	D [mm]D [mm]	d [mm]d [mm]	L [mm]L [mm]
GrößeDN 15	D [mm]33	d [mm]24,8	L [mm]35
GrößeDN 20	D [mm]40	d [mm]32,5	L [mm]38,5
GrößeDN 25	D [mm]46	d [mm]37,3	L [mm]44,5
GrößeDN 32	D [mm]56	d [mm]46	L [mm]49,5
GrößeDN 40	D [mm]64	d [mm]54	L [mm]52
GrößeDN 50	D [mm]74	d [mm]63,8	L [mm]57
GrößeDN 65	D [mm]87	d [mm]76,5	L [mm]59,5
GrößeDN 80	D [mm]105	d [mm]92,2	L [mm]65
GrößeDN 100	D [mm]134	d [mm]120,3	L [mm]66

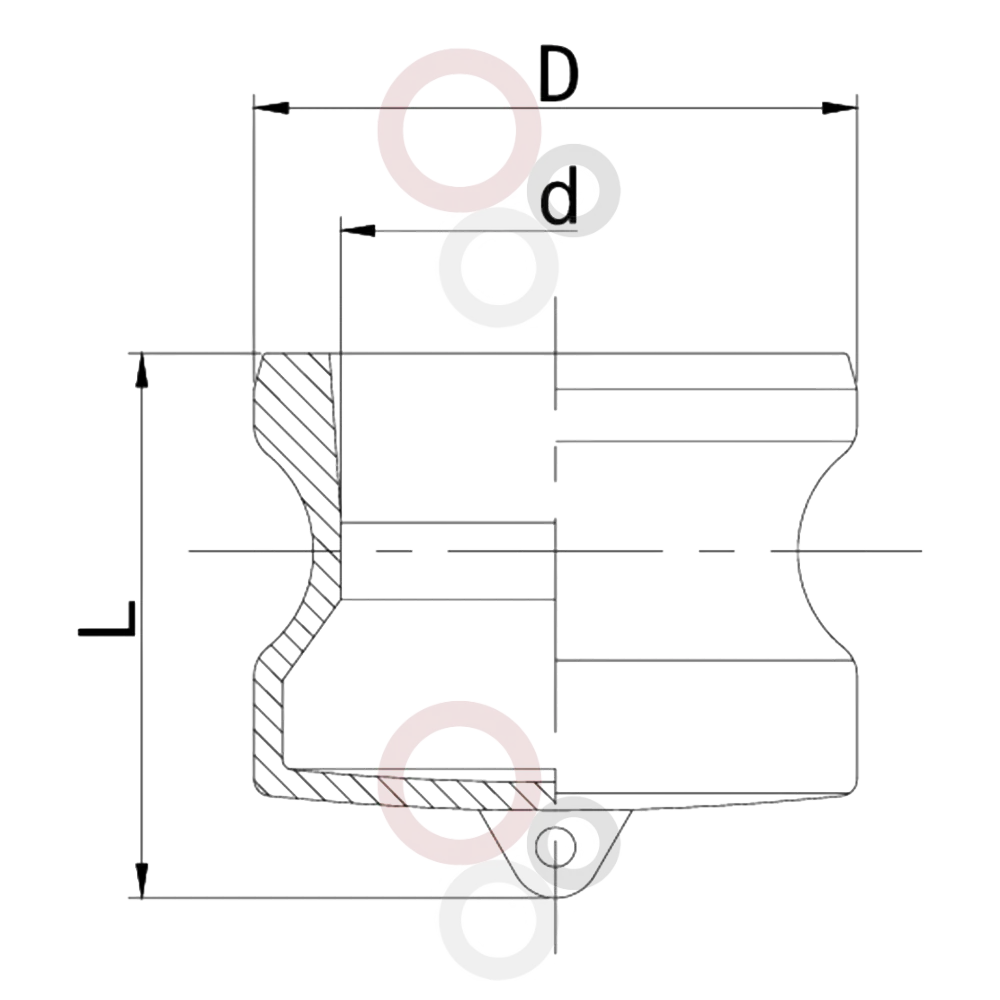

Typ DP

Stopfen für Mutterteile

Kamlock Typ DP ist ein Stopfen für Mutterteile. Er verschließt die Kupplungsseite ohne Schlauch- oder Gewindeanschluss und schützt das Mutterteil bei Nichtgebrauch vor Verschmutzung und mechanischer Belastung.

Zum ProduktAluminium Zum ProduktEdelstahl Zum ProduktPP Zum ProduktMessing

GrößeGröße	D [mm]D [mm]	d [mm]d [mm]	L [mm]L [mm]
GrößeDN 15	D [mm]24,3	d [mm]15	L [mm]30,9
GrößeDN 20	D [mm]32,1	d [mm]22	L [mm]32
GrößeDN 25	D [mm]36,7	d [mm]24	L [mm]40,5
GrößeDN 32	D [mm]45,5	d [mm]30,3	L [mm]46
GrößeDN 40	D [mm]53,4	d [mm]38,5	L [mm]48
GrößeDN 50	D [mm]63	d [mm]48	L [mm]53
GrößeDN 65	D [mm]75,8	d [mm]59,6	L [mm]58,5
GrößeDN 80	D [mm]91,5	d [mm]76	L [mm]62
GrößeDN 100	D [mm]119,5	d [mm]100	L [mm]65,5

Zubehör

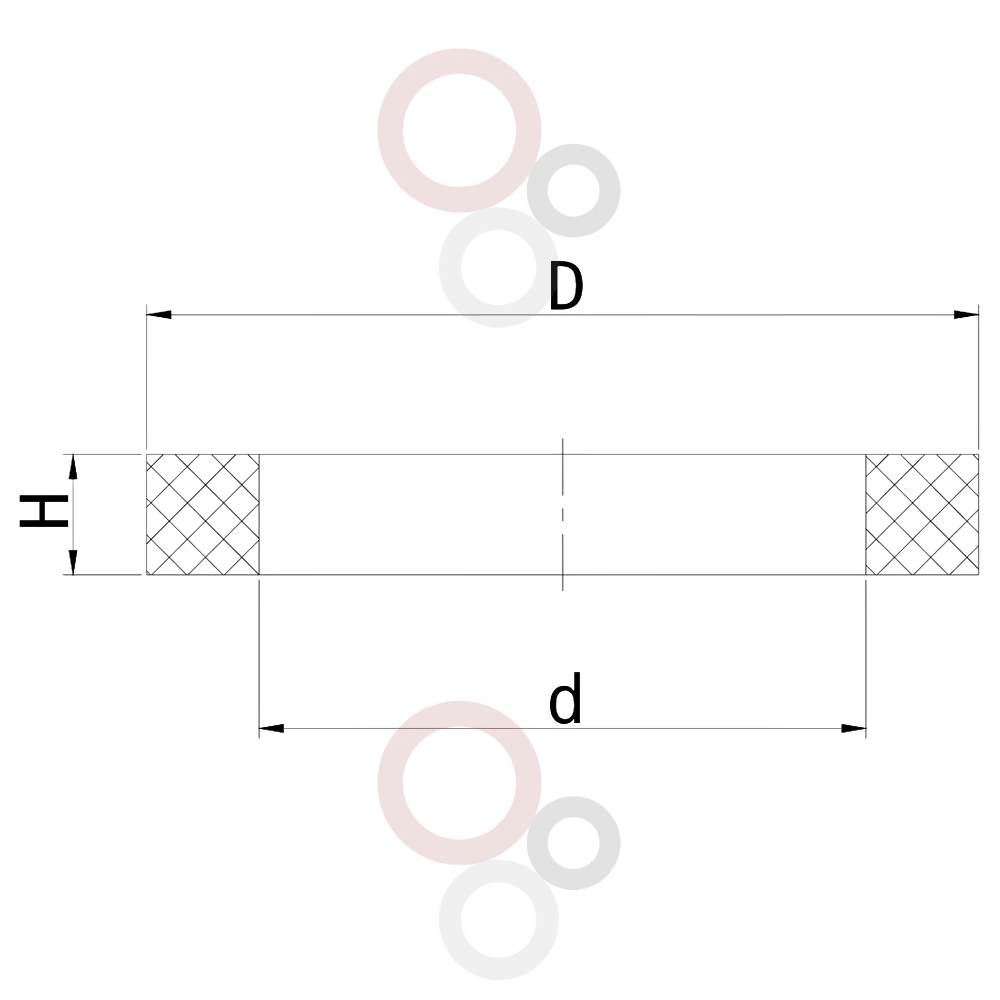

Dichtung für Kamlock-Kupplungen

Kamlock-Dichtungen sitzen im Mutterteil und dichten die Verbindung zum Vaterteil ab. Die Auswahl richtet sich nach Medium, Temperatur und Beständigkeit, zum Beispiel NBR, EPDM, FKM oder PTFE/NBR.

Zum ProduktNBR Zum ProduktEPDM Zum ProduktSilikon (Für Lebensmittel) Zum ProduktEPDM (Für Lebensmittel)

GrößeGröße	D [mm]D [mm]	d [mm]d [mm]	H [mm]H [mm]
GrößeDN 15	D [mm]26	d [mm]16	H [mm]4
GrößeDN 20	D [mm]35	d [mm]22	H [mm]5,5
GrößeDN 25	D [mm]40	d [mm]27	H [mm]6,4
GrößeDN 32	D [mm]50	d [mm]35	H [mm]-
GrößeDN 40	D [mm]56	d [mm]41	H [mm]-
GrößeDN 50	D [mm]67	d [mm]51	H [mm]-
GrößeDN 65	D [mm]80	d [mm]60	H [mm]-
GrößeDN 80	D [mm]95	d [mm]76	H [mm]-
GrößeDN 100	D [mm]124	d [mm]102	H [mm]-

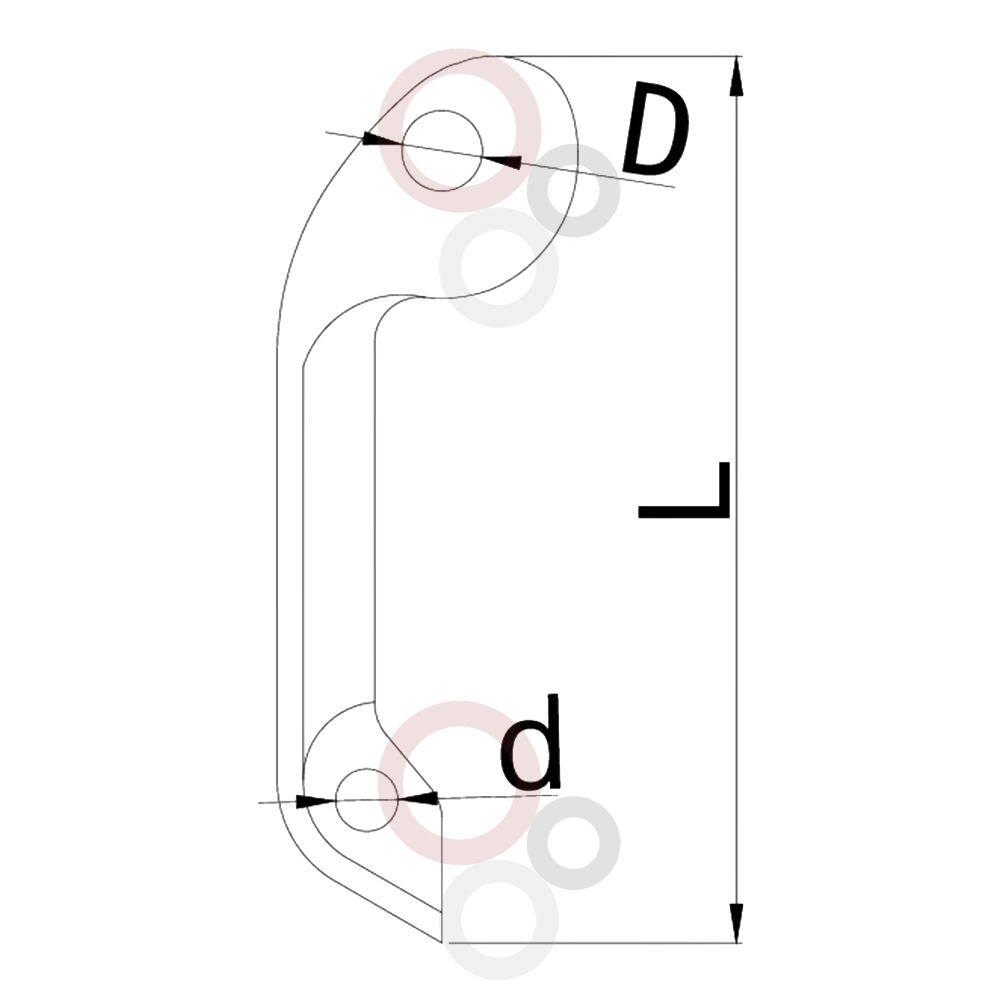

Zubehör

Hebelarm für Kamlock-Kupplungen

Hebelarme verriegeln das Mutterteil formschlüssig am Vaterteil und sind entscheidend für die sichere Bedienung der Kamlock-Kupplung. Ersatzhebel werden nach Nennweite, Werkstoff und Kupplungsausführung ausgewählt.

Zum ProduktReparaturset

GrößeGröße	D [mm]D [mm]	d [mm]d [mm]	L [mm]L [mm]
GrößeDN 15	D [mm]4,1	d [mm]3,5	L [mm]44
GrößeDN 20	D [mm]4,1	d [mm]3,5	L [mm]44
GrößeDN 25	D [mm]5,5	d [mm]4	L [mm]48
GrößeDN 32	D [mm]6,4	d [mm]5	L [mm]68
GrößeDN 40	D [mm]6,4	d [mm]5	L [mm]68
GrößeDN 50	D [mm]6,4	d [mm]5	L [mm]68
GrößeDN 65	D [mm]6,4	d [mm]5	L [mm]68
GrößeDN 80	D [mm]8,1	d [mm]6	L [mm]78
GrößeDN 100	D [mm]8,1	d [mm]6	L [mm]78

Zubehör

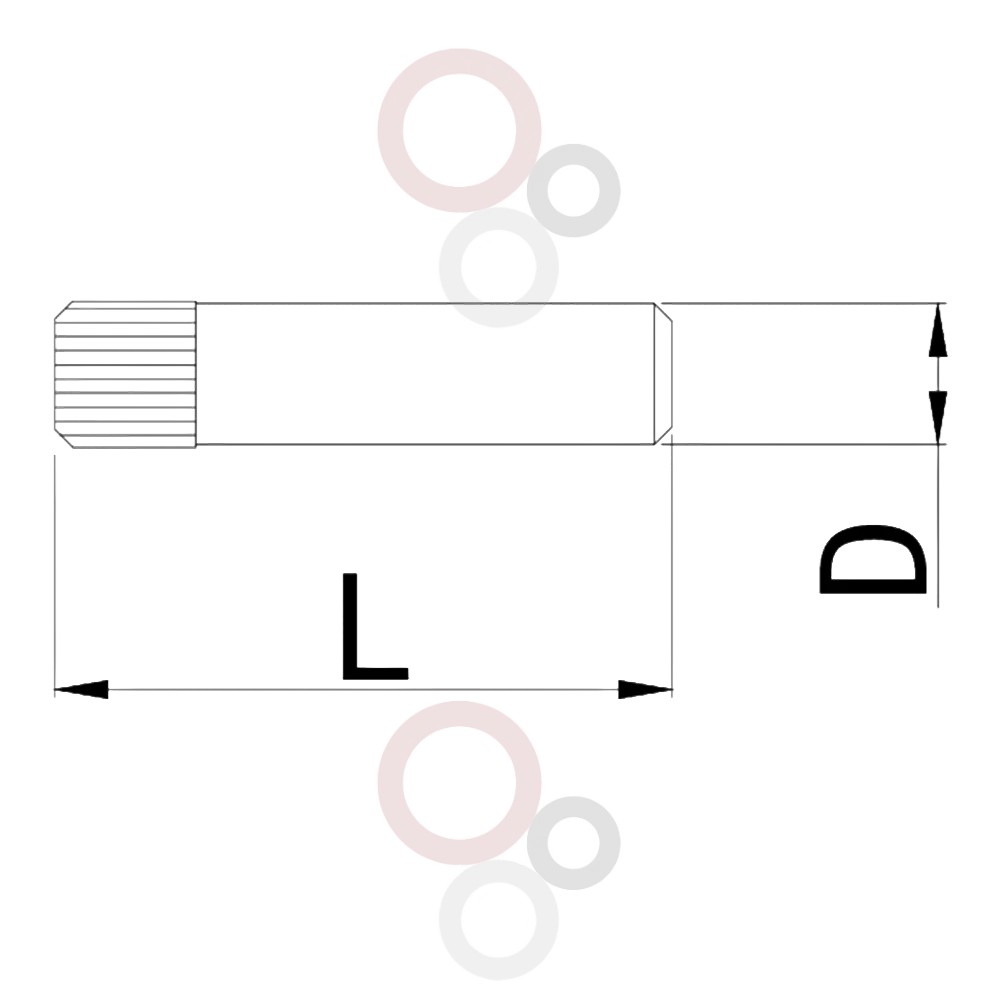

Bolzen für Hebelarme

Bolzen halten die Hebelarme am Mutterteil und sorgen dafür, dass die Verriegelung sauber geführt wird. Sie sind typische Ersatzteile bei verschlissenen oder beschädigten Hebelmechaniken.

Zum ProduktReparaturset

GrößeGröße	D [mm]D [mm]	L [mm]L [mm]
GrößeDN 15	D [mm]4	L [mm]18,5
GrößeDN 20	D [mm]4	L [mm]18,5
GrößeDN 25	D [mm]5,4	L [mm]24
GrößeDN 32	D [mm]6,3	L [mm]28
GrößeDN 40	D [mm]6,3	L [mm]28
GrößeDN 50	D [mm]6,3	L [mm]28
GrößeDN 65	D [mm]6,3	L [mm]28
GrößeDN 80	D [mm]8	L [mm]34
GrößeDN 100	D [mm]8	L [mm]34
