Schlauchmaße richtig bestimmen

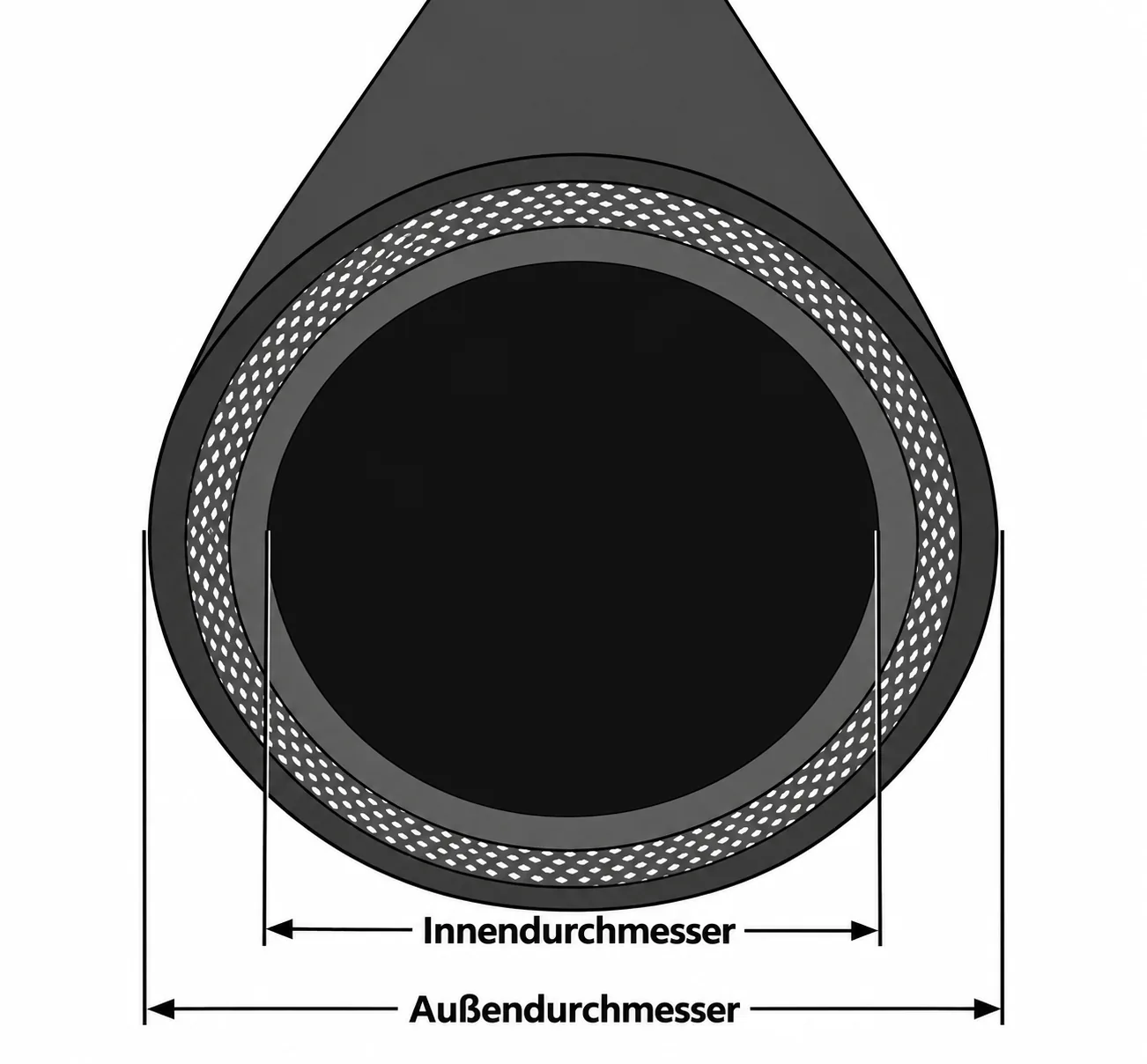

Mit dieser Tabelle können Sie einer Zollgröße den passenden Innendurchmesser eines Schlauchs zuordnen. Bei der Montage muss der Außendurchmesser der Schlauchtülle ungefähr dem Innendurchmesser des Schlauchs entsprechen.
Schlauch passend auswählen
Tülle passend auswählen
Zollgrößen und Schlauchinnendurchmesser
| Zollgröße | Schlauchinnendurchmesser [mm] |
|---|---|
| Zollgröße1/8" | Innendurchmesser [mm]3,18 |
| Zollgröße1/4" | Innendurchmesser [mm]6,35 |
| Zollgröße3/8" | Innendurchmesser [mm]9,53 |
| Zollgröße1/2" | Innendurchmesser [mm]12,7 |
| Zollgröße3/4" | Innendurchmesser [mm]19,05 |
| Zollgröße1" | Innendurchmesser [mm]25,4 |
| Zollgröße1 1/4" | Innendurchmesser [mm]31,75 |
| Zollgröße1 1/2" | Innendurchmesser [mm]38,1 |
| Zollgröße2" | Innendurchmesser [mm]50,8 |
| Zollgröße2 1/2" | Innendurchmesser [mm]63,5 |
| Zollgröße3" | Innendurchmesser [mm]76,2 |
| Zollgröße4" | Innendurchmesser [mm]101,6 |
| Zollgröße5" | Innendurchmesser [mm]127 |
| Zollgröße6" | Innendurchmesser [mm]152,4 |
Gewindemaße richtig bestimmen

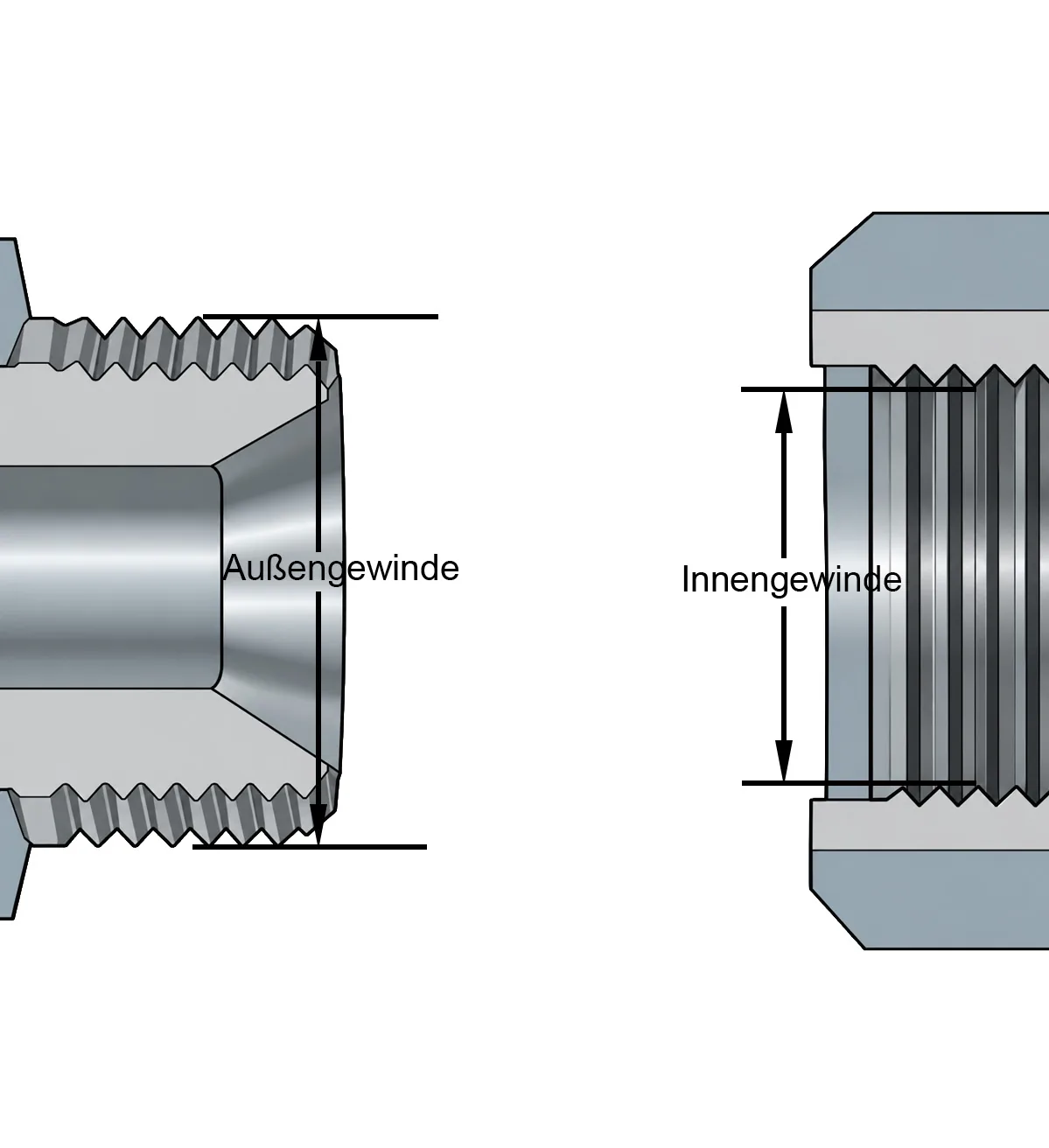

Mit dieser Tabelle können Sie einen gemessenen Gewindedurchmesser einer Zollgröße zuordnen. Messen Sie beim Außengewinde den Außendurchmesser und beim Innengewinde den Innendurchmesser. Vergleichen Sie den Messwert anschließend mit den Angaben in der Tabelle.
Kupplung passend auswählen
Zollgrößen und Gewindedurchmesser
| Zollgröße | Außengewinde [mm] | Innengewinde [mm] |
|---|---|---|
| Zollgröße1/8" | Außengewinde [mm]9,73 | Innengewinde [mm]8,57 |
| Zollgröße1/4" | Außengewinde [mm]13,16 | Innengewinde [mm]11,45 |
| Zollgröße3/8" | Außengewinde [mm]16,66 | Innengewinde [mm]14,95 |
| Zollgröße1/2" | Außengewinde [mm]20,96 | Innengewinde [mm]18,63 |
| Zollgröße3/4" | Außengewinde [mm]26,44 | Innengewinde [mm]24,12 |
| Zollgröße1" | Außengewinde [mm]33,25 | Innengewinde [mm]30,29 |
| Zollgröße1 1/4" | Außengewinde [mm]41,91 | Innengewinde [mm]38,95 |
| Zollgröße1 1/2" | Außengewinde [mm]47,80 | Innengewinde [mm]44,85 |
| Zollgröße2" | Außengewinde [mm]59,61 | Innengewinde [mm]56,66 |
| Zollgröße2 1/2" | Außengewinde [mm]75,18 | Innengewinde [mm]72,23 |
| Zollgröße3" | Außengewinde [mm]87,88 | Innengewinde [mm]84,93 |
| Zollgröße4" | Außengewinde [mm]113,03 | Innengewinde [mm]110,07 |
| Zollgröße5" | Außengewinde [mm]138,43 | Innengewinde [mm]135,37 |
| Zollgröße6" | Außengewinde [mm]163,83 | Innengewinde [mm]160,87 |
