ABMESSUNGEN

Milchrohrverschraubungen Größentabelle

Übersicht wichtiger Bauteile nach DIN 11851 mit Anschlussgrößen und ausgewählten Einbaumaßen. Die Bereiche sind nach Bauteil gegliedert und direkt über die Navigation erreichbar.
Zur Kategorie Milchrohrverschraubungen →

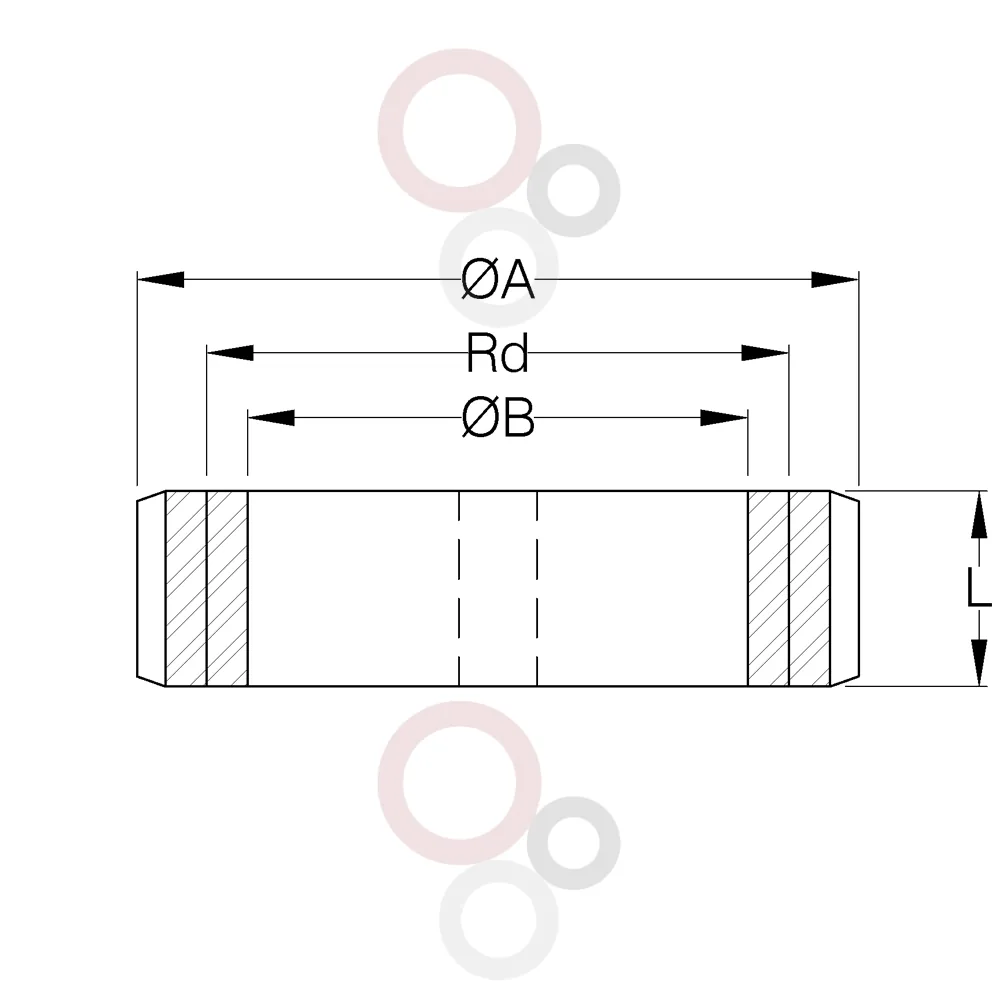

DIN 11851 milchrohr-ueberwurfmutter technische Zeichnung 1

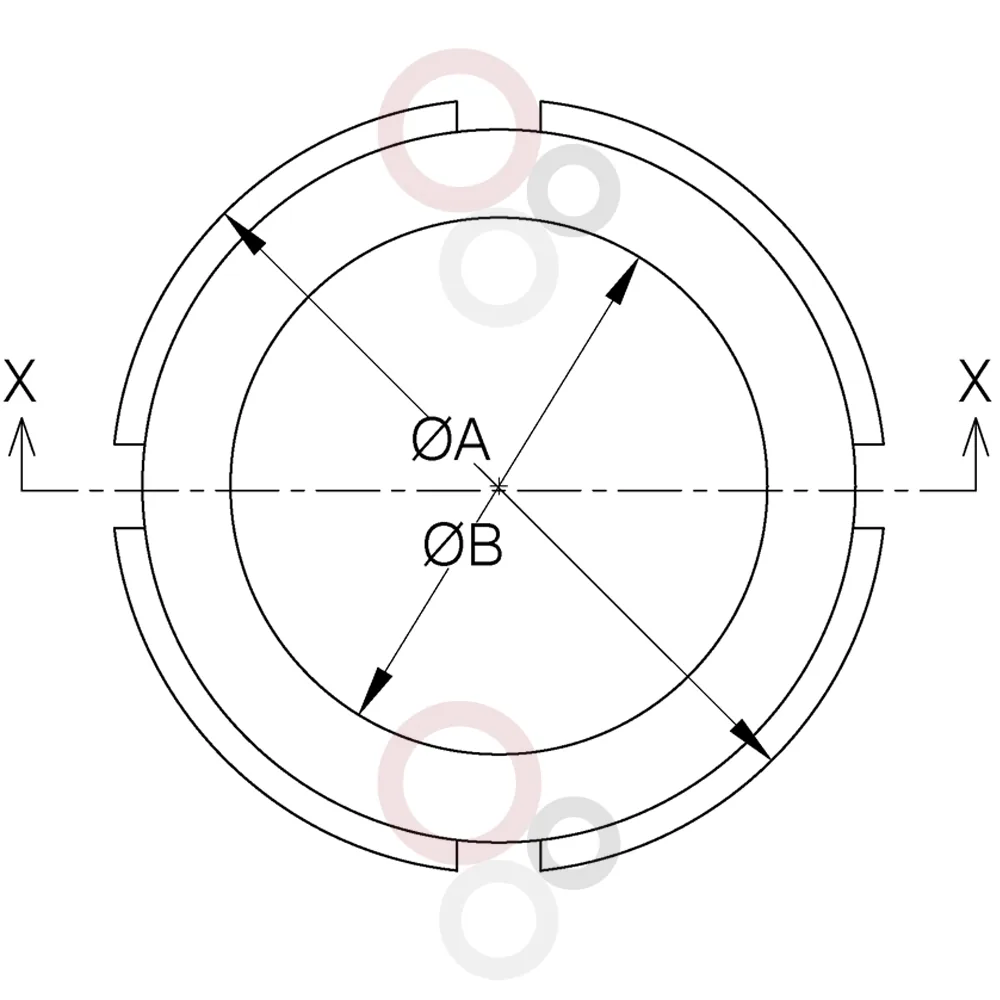

DIN 11851 milchrohr-ueberwurfmutter technische Zeichnung 2
DIN 11851

Überwurfmutter nach DIN 11851

Die Überwurfmutter spannt Kegelstutzen und Gewindestutzen gegeneinander und stellt so die lösbare Verbindung der Milchrohrverschraubung her. Für die Auswahl sind vor allem Nennweite, Rundgewinde sowie Außen-, Innen- und Baulängenmaß relevant.

Zum ProduktÜberwurfmutter
Material Edelstahl 1.4301
Betriebsdruck 25 bar
GrößeGröße RdRd A [mm]A [mm] B [mm]B [mm] L [mm]L [mm]
GrößeDN 15 RdRd 34 × 1/8 A [mm]44 B [mm]25 L [mm]18
GrößeDN 20 RdRd 44 × 1/6 A [mm]54 B [mm]32 L [mm]20
GrößeDN 25 RdRd 52 × 1/6 A [mm]63 B [mm]36 L [mm]21
GrößeDN 32 RdRd 58 × 1/6 A [mm]70 B [mm]42 L [mm]21
GrößeDN 40 RdRd 65 × 1/6 A [mm]78 B [mm]49 L [mm]21
GrößeDN 50 RdRd 78 × 1/6 A [mm]92 B [mm]62 L [mm]22
GrößeDN 65 RdRd 95 × 1/6 A [mm]112 B [mm]80 L [mm]25
GrößeDN 80 RdRd 110 × 1/4 A [mm]127 B [mm]94 L [mm]29
GrößeDN 100 RdRd 130 × 1/4 A [mm]148 B [mm]115 L [mm]34

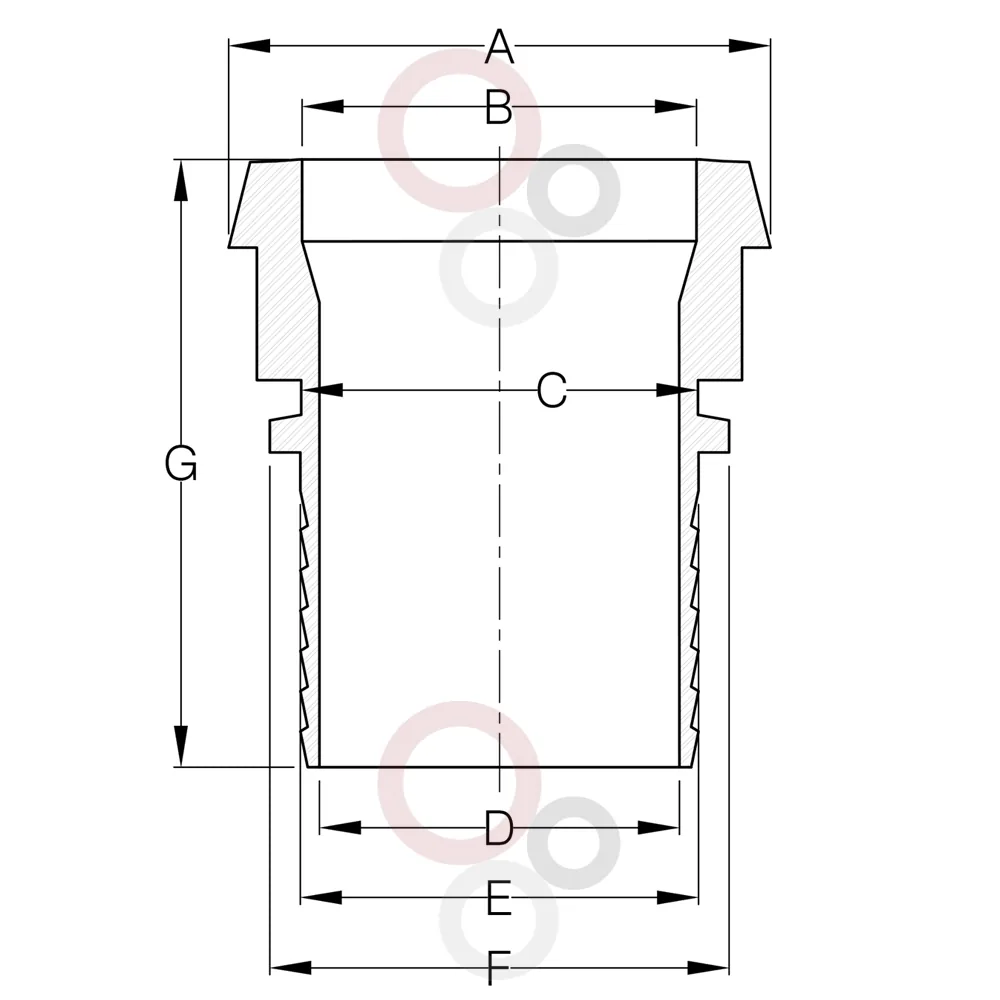

DIN 11851 milchrohr-kegelstutzen-gerillt technische Zeichnung

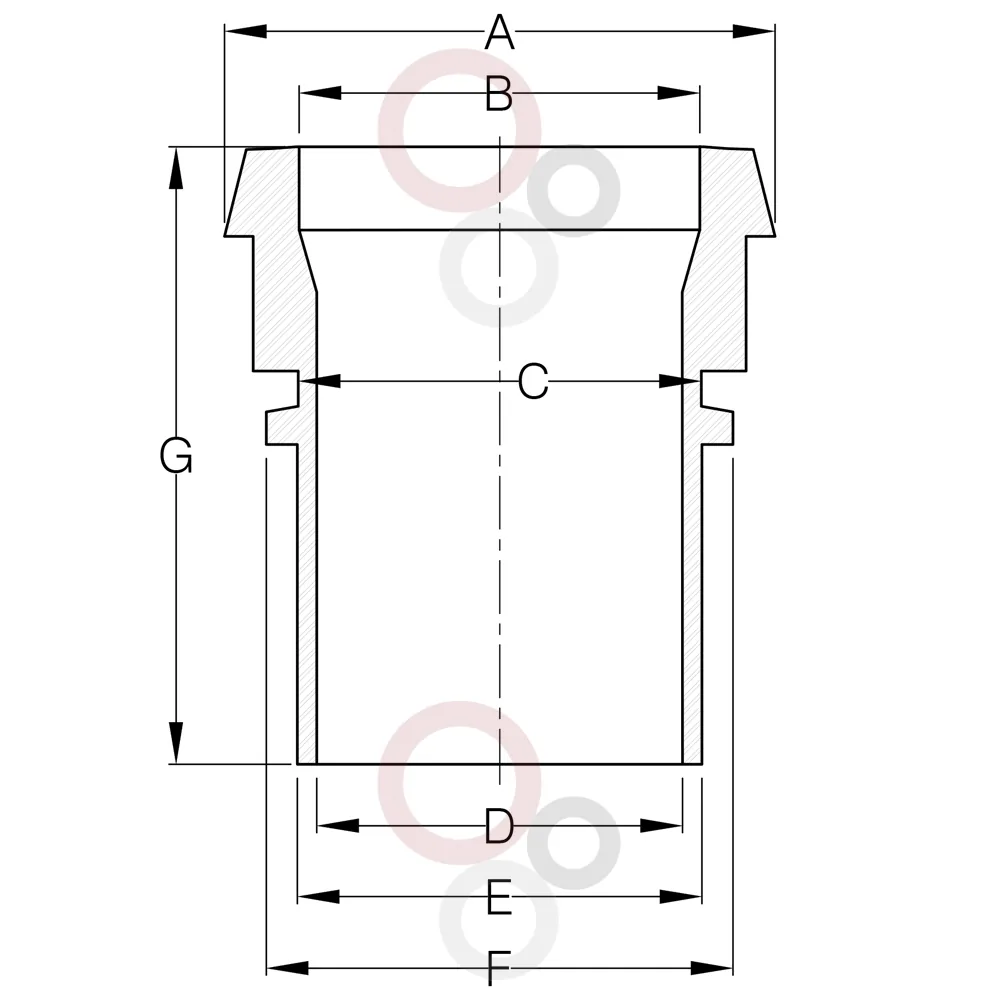

DIN 11851 milchrohr-kegelstutzen-glatt technische Zeichnung
DIN 11851

Kegelstutzen gerillt/glatt

Der Kegelstutzen bildet die kegelige Dichtseite der Verschraubung und wird über seine Schlauchtülle in eine Schlauchleitung eingebunden. Der Sicherungsbund unterstützt eine formschlüssige Schlauchbefestigung mit passenden Klemmschalen oder Schellen.

Zum ProduktKegelstutzen gerillt Zum ProduktKegelstutzen glatt
Material Edelstahl 1.4404
Betriebsdruck 25 bar
GrößeGröße A [mm]A [mm] B [mm]B [mm] C [mm]C [mm] D [mm]D [mm] E [mm]E [mm] F [mm]F [mm] G [mm]G [mm]
GrößeDN 15 A [mm]28,5 B [mm]16 C [mm]13 D [mm]9 E [mm]13,4 F [mm]19 G [mm]59
GrößeDN 20 A [mm]36,5 B [mm]20 C [mm]20 D [mm]14,5 E [mm]19,05 F [mm]27 G [mm]64
GrößeDN 25 A [mm]44 B [mm]26 C [mm]25 D [mm]21 E [mm]25,4 F [mm]32 G [mm]64
GrößeDN 32 A [mm]50 B [mm]32 C [mm]32 D [mm]28 E [mm]32,4 F [mm]39 G [mm]67
GrößeDN 38 A [mm]56 B [mm]38 C [mm]38 D [mm]33,5 E [mm]38,4 F [mm]45 G [mm]68
GrößeDN 40 A [mm]56 B [mm]38 C [mm]38 D [mm]35,5 E [mm]40,4 F [mm]45 G [mm]68
GrößeDN 50 A [mm]68,5 B [mm]50 C [mm]50 D [mm]45,5 E [mm]50,4 F [mm]58 G [mm]77
GrößeDN 65 A [mm]86 B [mm]66 C [mm]63 D [mm]58,5 E [mm]63,4 F [mm]73 G [mm]95
GrößeDN 80 A [mm]100 B [mm]81 C [mm]75 D [mm]70,5 E [mm]75,4 F [mm]85 G [mm]104
GrößeDN 100 A [mm]121 B [mm]100 C [mm]100 D [mm]94 E [mm]100,3 F [mm]110 G [mm]140

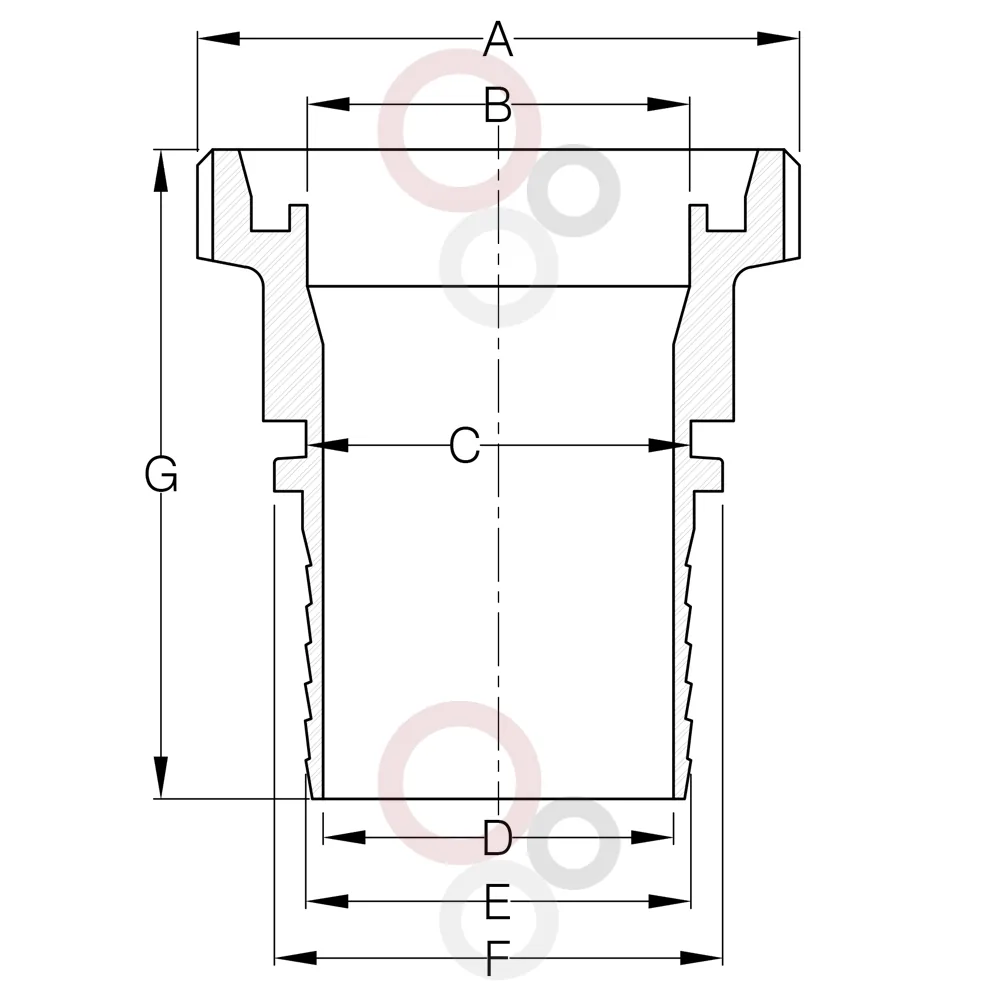

DIN 11851 milchrohr-gewindestutzen-glatt technische Zeichnung

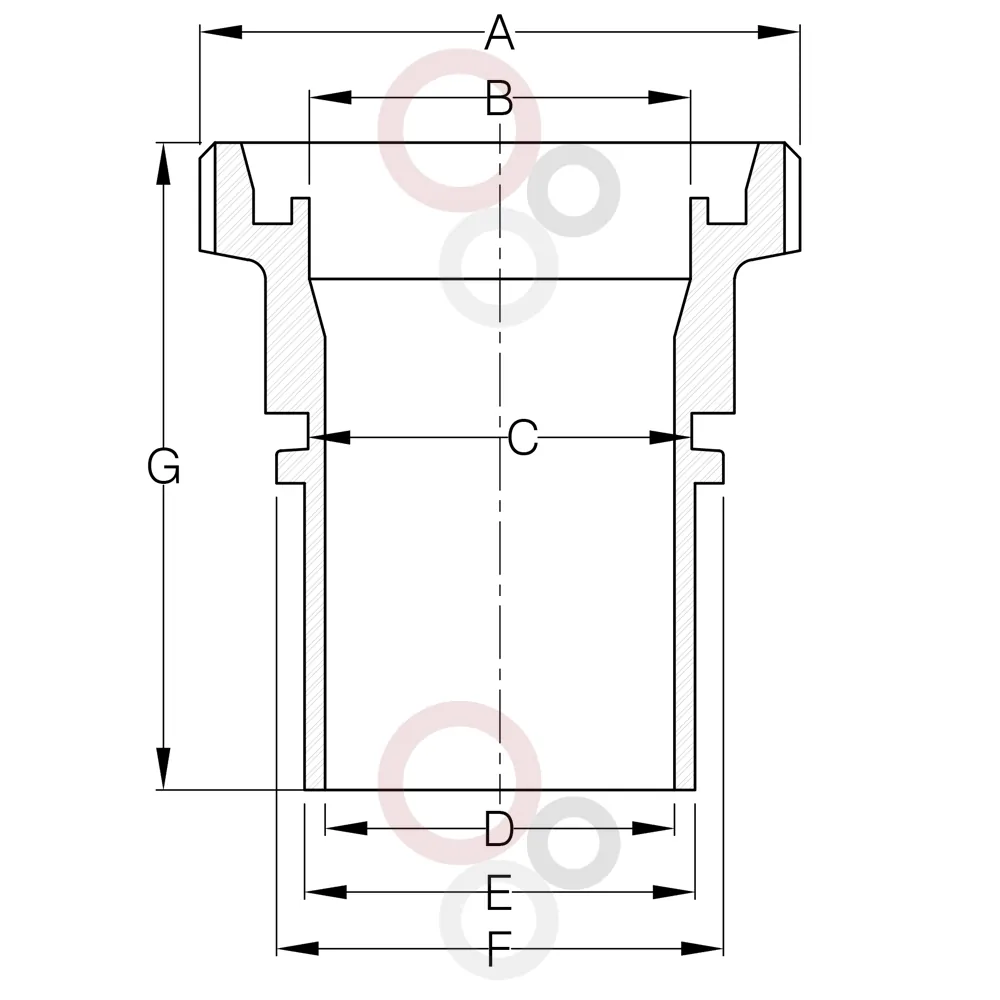

DIN 11851 milchrohr-gewindestutzen-glatt technische Zeichnung
DIN 11851

Gewindestutzen gerillt/glatt

Der Gewindestutzen verbindet eine Schlauchleitung mit der Gewindeseite einer Milchrohrverschraubung. Das Rundgewinde nimmt die Überwurfmutter auf, während Tülle und Sicherungsbund für die sichere Einbindung des Schlauchs vorgesehen sind.

Zum ProduktGewindestutzen gerillt Zum ProduktGewindestutzen glatt
Material Edelstahl 1.4404
Betriebsdruck 25 bar
GrößeGröße RdRd B [mm]B [mm] C [mm]C [mm] D [mm]D [mm] E [mm]E [mm] F [mm]F [mm] G [mm]G [mm]
GrößeDN 15 RdRd 34 × 1/8 B [mm]16 C [mm]13 D [mm]9 E [mm]13,4 F [mm]19 G [mm]63
GrößeDN 20 RdRd 44 × 1/6 B [mm]20 C [mm]20 D [mm]14,5 E [mm]19,05 F [mm]27 G [mm]66
GrößeDN 25 RdRd 52 × 1/6 B [mm]26 C [mm]25 D [mm]21 E [mm]25,4 F [mm]32 G [mm]71
GrößeDN 32 RdRd 58 × 1/6 B [mm]32 C [mm]32 D [mm]28 E [mm]32,4 F [mm]39 G [mm]74
GrößeDN 38 RdRd 65 × 1/6 B [mm]38 C [mm]38 D [mm]33,5 E [mm]38,4 F [mm]45 G [mm]75
GrößeDN 40 RdRd 65 × 1/6 B [mm]38 C [mm]38 D [mm]35,5 E [mm]40,4 F [mm]45 G [mm]75
GrößeDN 50 RdRd 78 × 1/6 B [mm]50 C [mm]50 D [mm]45,5 E [mm]50,4 F [mm]58 G [mm]84
GrößeDN 65 RdRd 95 × 1/6 B [mm]66 C [mm]63 D [mm]58,5 E [mm]63,4 F [mm]73 G [mm]
GrößeDN 80 RdRd 110 × 1/4 B [mm]81 C [mm]75 D [mm]70,5 E [mm]75,4 F [mm]85 G [mm]112
GrößeDN 100 RdRd 130 × 1/4 B [mm]100 C [mm]100 D [mm]94 E [mm]100,3 F [mm]110 G [mm]150

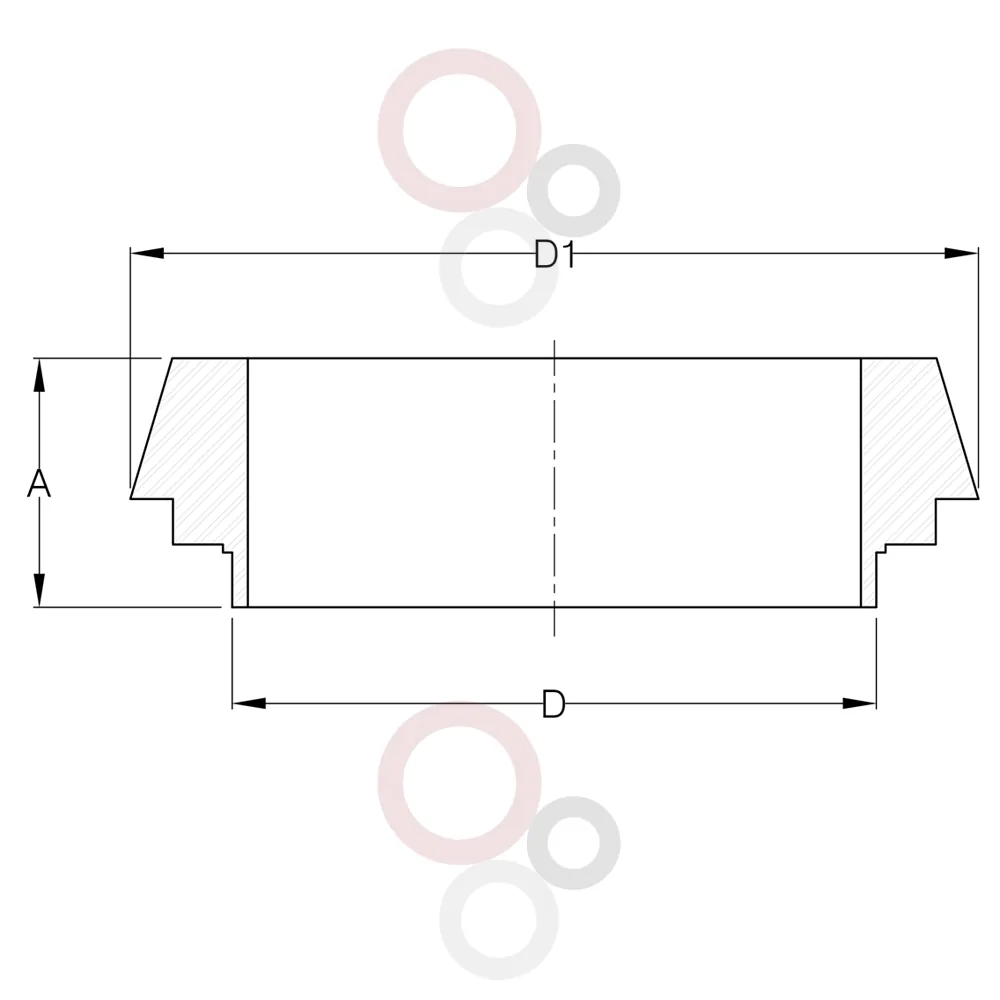

DIN 11851 milchrohr-kegelstutzen-anschweissende technische Zeichnung 1
DIN 11851 milchrohr-kegelstutzen-anschweissende technische Zeichnung 2
DIN 11851

Kegelstutzen mit Anschweißende

Der Kegelstutzen mit Anschweißende wird dauerhaft in Rohrleitungen oder Behälteranschlüsse eingeschweißt. Seine kegelige Stirnseite bildet gemeinsam mit der passenden Dichtung und dem Gewindestutzen die lösbare Verbindung nach DIN 11851.

Zum ProduktAnschweißkegelstutzen
Material Edelstahl 1.4404
Betriebsdruck 25 bar
GrößeGröße D [mm]D [mm] D1 [mm]D1 [mm] A [mm]A [mm]
GrößeDN 15 D [mm]19,05 D1 [mm]28 A [mm]17
GrößeDN 25 D [mm]25,40 D1 [mm]44 A [mm]22
GrößeDN 40 D [mm]38,10 D1 [mm]56 A [mm]26
GrößeDN 50 D [mm]50,80 D1 [mm]68 A [mm]28
GrößeDN 65 D [mm]63,50 D1 [mm]86 A [mm]32
GrößeDN 80 D [mm]76,20 D1 [mm]100 A [mm]37
GrößeDN 100 D [mm]101,6 D1 [mm]121 A [mm]44

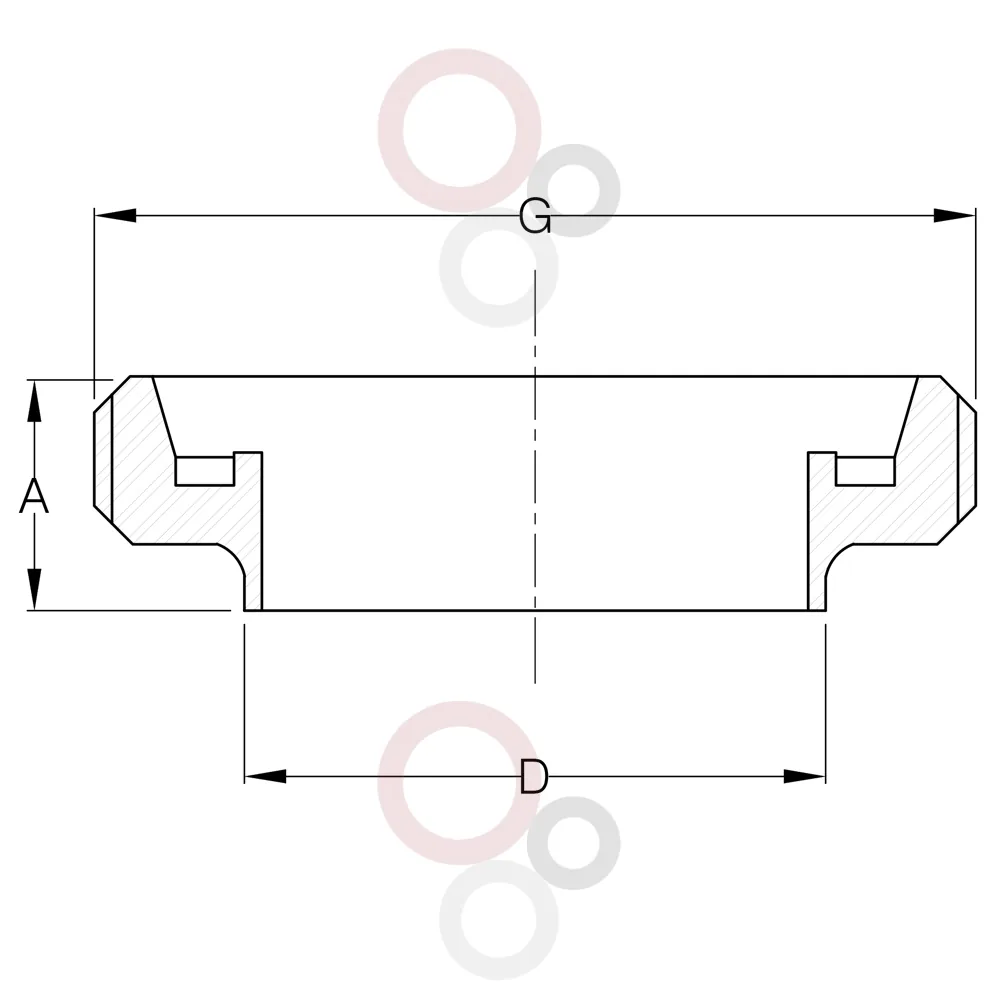

DIN 11851 milchrohr-gewindestutzen-anschweissende technische Zeichnung 1
DIN 11851 milchrohr-gewindestutzen-anschweissende technische Zeichnung 2
DIN 11851

Gewindestutzen mit Anschweißende

Der Gewindestutzen mit Anschweißende wird fest in Rohrleitungen oder Apparate eingeschweißt. Das außenliegende Rundgewinde nimmt die Überwurfmutter auf und verbindet die fest installierte Seite mit einem passenden Kegelstutzen.

Zum ProduktAnschweißgewindestutzen
Material Edelstahl 1.4404
Betriebsdruck 25 bar
GrößeGröße D [mm]D [mm] RdRd A [mm]A [mm]
GrößeDN 15 D [mm]19,05 RdRd 34 × 1/8 A [mm]17
GrößeDN 25 D [mm]25,40 RdRd 52 × 1/6 A [mm]29
GrößeDN 40 D [mm]38,10 RdRd 65 × 1/6 A [mm]33
GrößeDN 50 D [mm]50,80 RdRd 78 × 1/6 A [mm]35
GrößeDN 65 D [mm]63,50 RdRd 95 × 1/6 A [mm]40
GrößeDN 80 D [mm]76,20 RdRd 110 × 1/4 A [mm]45
GrößeDN 100 D [mm]101,60 RdRd 130 × 1/4 A [mm]54

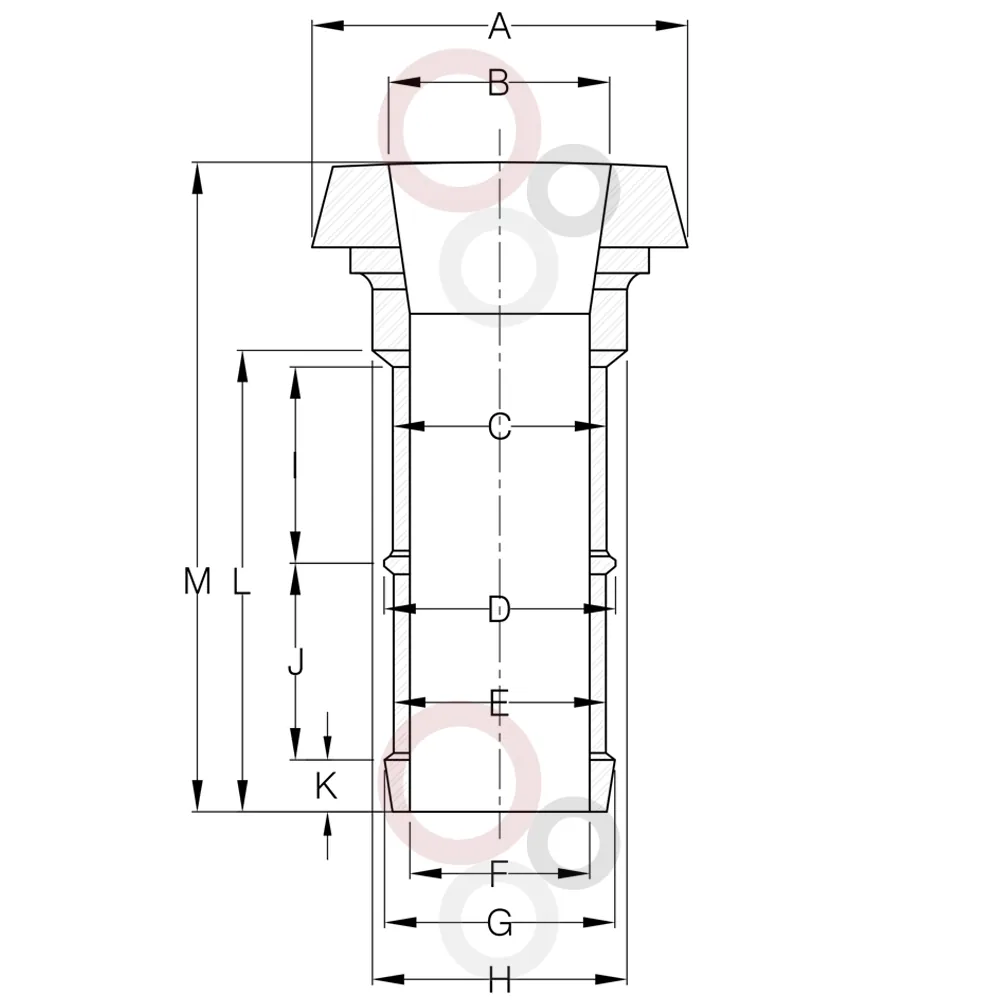

DIN 11851 milchrohr-kegelstutzen-schelleneinband technische Zeichnung 1
DIN 11851 milchrohr-kegelstutzen-schelleneinband technische Zeichnung 2
DIN 11851

Kegelstutzen für Schelleneinband

Dieser Kegelstutzen ist für die Einbindung in Schlauchleitungen mit Klemmschalen oder Schellen vorgesehen. Die verlängerte Tülle bietet definierte Anlagebereiche für den Einband, während die Kegelseite die Dichtfläche der Verschraubung bildet.

Zum ProduktKegelstutzen Schelleneinband
Material Edelstahl 1.4404
Betriebsdruck 25 bar
GrößeGröße AA BB CC DD EE FF GG HH II JJ KK LL MM
GrößeDN 25 A44 B26 C25 D27 E25 F21 G27 H30 I23 J23 K6 L54 M76
GrößeDN 32 A50 B32 C32 D34 E32 F28 G34 H36 I26 J26 K6 L60 M85
GrößeDN 40 A56 B38 C40,25 D42,5 E40,25 F36 G42,5 H48 I28,6 J28,6 K9 L75 M101
GrößeDN 50 A68,5 B50 C50,25 D52,2 E50,25 F46 G52,5 H54 I35 J35 K9 L86 M114
GrößeDN 65 A86 B66 C64,5 D67,5 E64,5 F58,5 G67,5 H70 I46 J46 K8 L102 M134
GrößeDN 80 A100 B81 C79,5 D82,5 E97,5 F73 G82,5 H85 I52 J52 K10 L119 M156
GrößeDN 100 A121 B100 C98,5 D102,5 E98,5 F98,5 G102,5 H104 I58 J58 K10 L131 M175

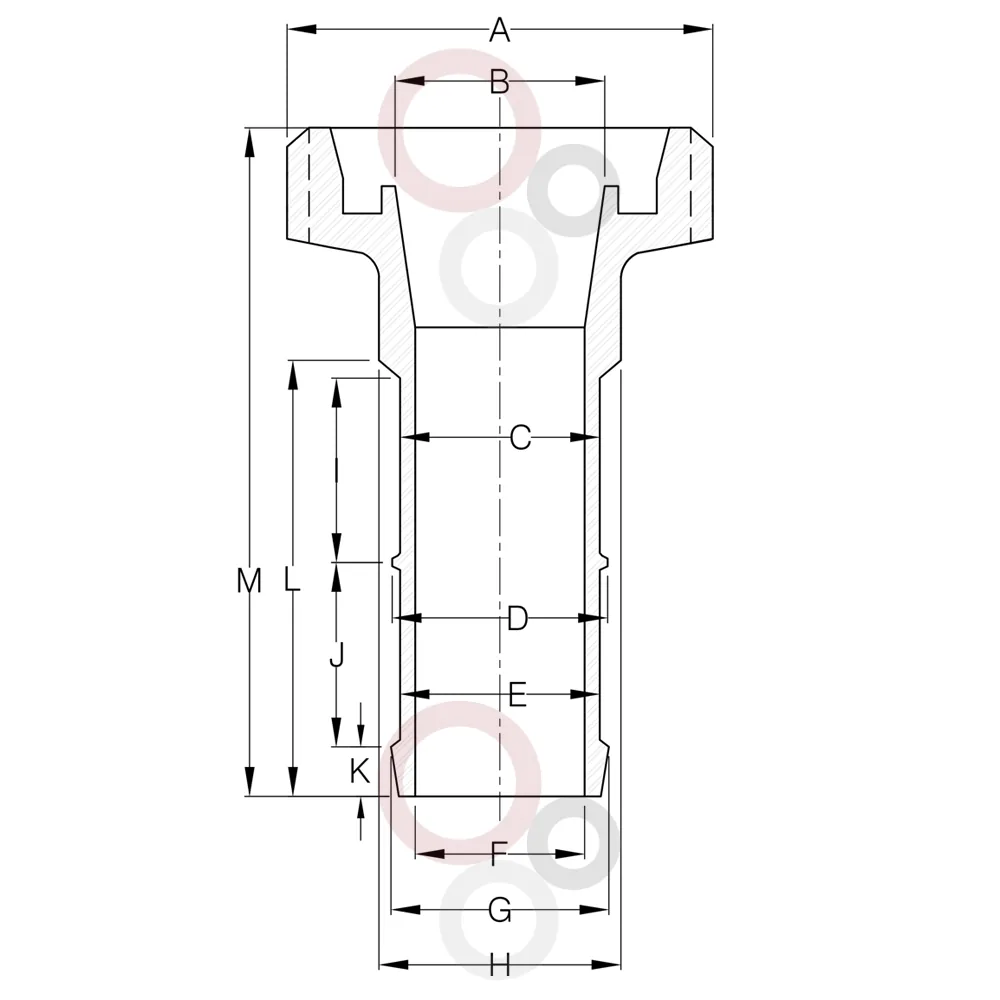

DIN 11851 milchrohr-gewindestutzen-schelleneinband technische Zeichnung 1
DIN 11851 milchrohr-gewindestutzen-schelleneinband technische Zeichnung 2
DIN 11851

Gewindestutzen für Schelleneinband

Der Gewindestutzen für Schelleneinband kombiniert ein Rundgewinde für die Überwurfmutter mit einer verlängerten Schlauchtülle. Er eignet sich für robuste Schlaucharmaturen, bei denen die Schlauchleitung über Klemmschalen oder Schellen befestigt wird.

Zum ProduktGewindestutzen Schelleneinband
Material Edelstahl 1.4404
Betriebsdruck 25 bar
GrößeGröße RdRd BB CC DD EE FF GG HH II JJ KK LL MM
GrößeDN 25 RdRd 52 × 1/6 B26 C25 D27 E25 F21 G27 H30 I23 J23 K6 L54 M83
GrößeDN 32 RdRd 58 × 1/6 B32 C32 D34 E32 F28 G34 H36 I26 J26 K6 L60 M92
GrößeDN 40 RdRd 65 × 1/6 B38 C40,25 D42,5 E40,25 F36 G42,5 H48 I28,6 J28,6 K9 L75 M108
GrößeDN 50 RdRd 78 × 1/6 B50 C50,25 D52,2 E50,25 F46 G52,5 H54 I35 J35 K9 L86 M121
GrößeDN 65 RdRd 95 × 1/6 B66 C64,5 D67,5 E64,5 F58,5 G67,5 H70 I46 J46 K8 L102 M142
GrößeDN 80 RdRd 110 × 1/4 B81 C79,5 D82,5 E97,5 F73 G82,5 H85 I52 J52 K10 L119 M164
GrößeDN 100 RdRd 130 × 1/4 B100 C98,5 D102,5 E98,5 F98,5 G102,5 H104 I58 J58 K10 L131 M185

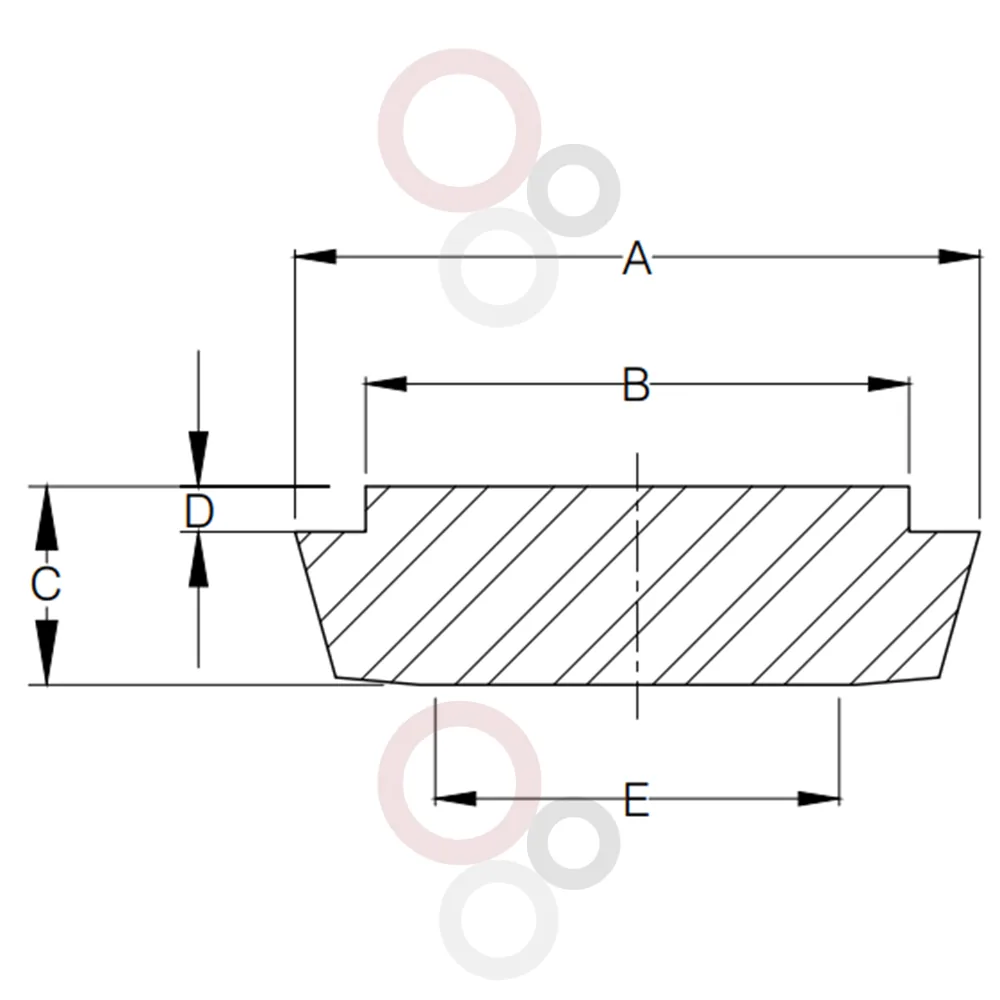

DIN 11851 milchrohr-blindkegel technische Zeichnung 1
DIN 11851 milchrohr-blindkegel technische Zeichnung 2
DIN 11851

Blindkegel zum Verschließen

Der Blindkegel verschließt die Kegelseite einer Milchrohrverschraubung. Er wird zusammen mit Dichtung und Überwurfmutter eingesetzt und eignet sich zum sicheren Stilllegen offener Anschlüsse an Rohrleitungen, Behältern oder Anlagen.

Zum ProduktBlindkegel
Material Edelstahl 1.4404
Betriebsdruck 25 bar
GrößeGröße A [mm]A [mm] B [mm]B [mm] C [mm]C [mm] D [mm]D [mm] E [mm]E [mm]
GrößeDN 25 A [mm]44 B [mm]35 C [mm]13 D [mm]3 E [mm]26
GrößeDN 40 A [mm]56 B [mm]48 C [mm]13 D [mm]3 E [mm]38
GrößeDN 50 A [mm]68 B [mm]61 C [mm]14 D [mm]3 E [mm]50
GrößeDN 65 A [mm]86 B [mm]79 C [mm]16 D [mm]4 E [mm]66
GrößeDN 80 A [mm]100 B [mm]93 C [mm]16 D [mm]4 E [mm]81
GrößeDN 100 A [mm]121 B [mm]114 C [mm]20 D [mm]5 E [mm]101

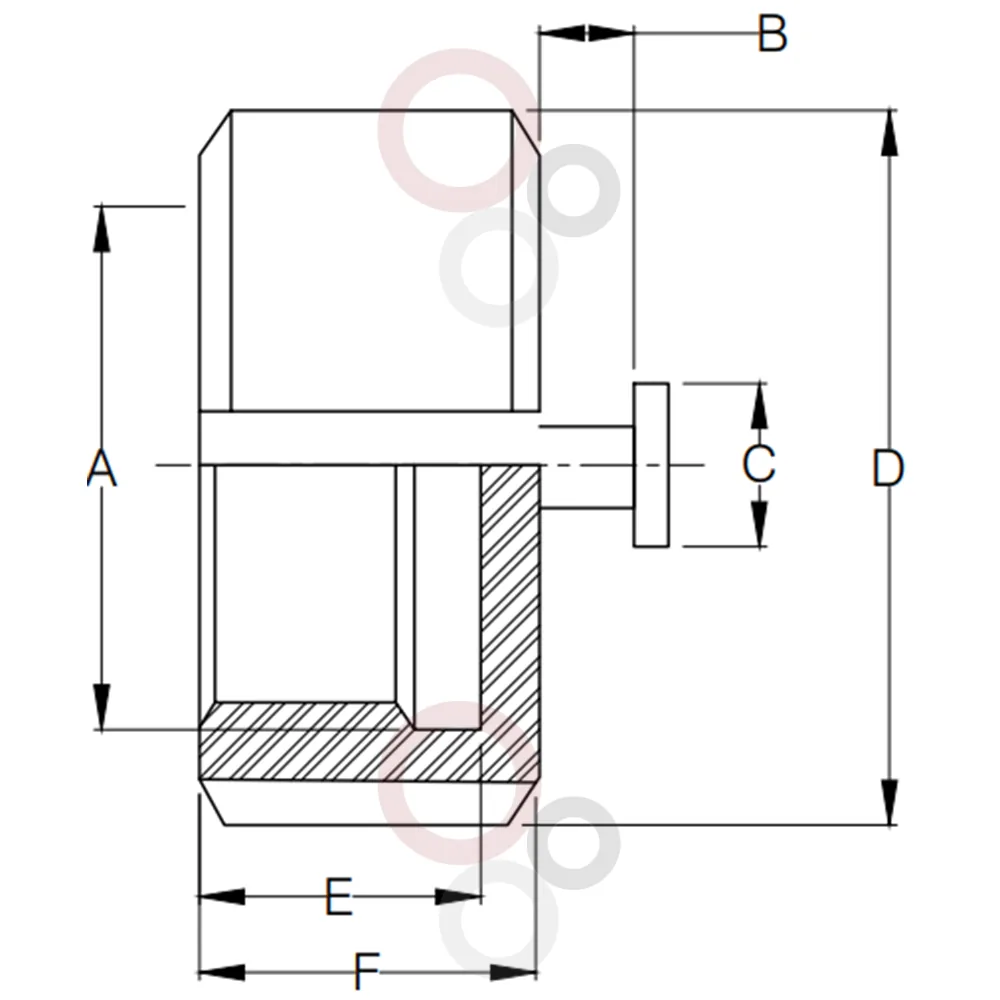

DIN 11851 milchrohr-kappe technische Zeichnung 1

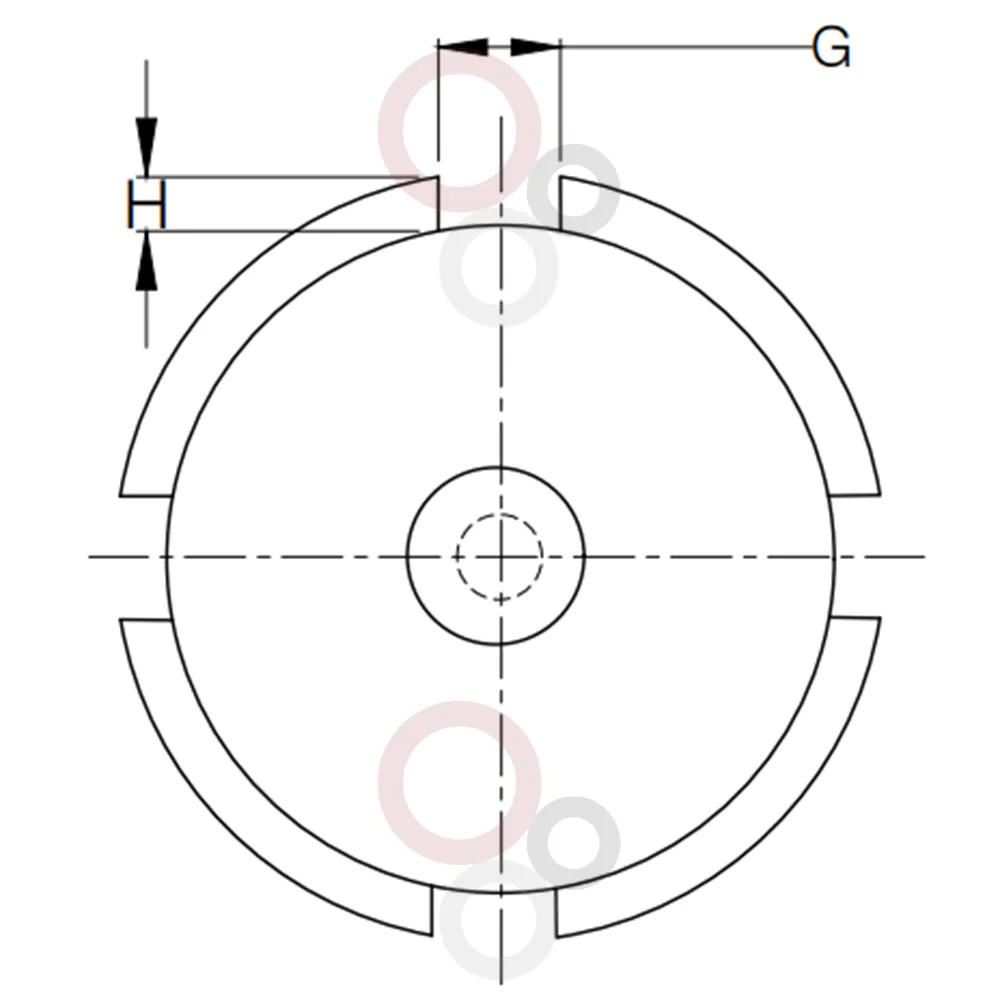

DIN 11851 milchrohr-kappe technische Zeichnung 2
DIN 11851

Kappe mit Innengewinde und Kette

Die Kappe mit Innengewinde wird auf einen offenen Gewindestutzen geschraubt und verschließt den Anschluss bei Nichtgebrauch. Die Kette hält die Kappe dauerhaft an der Anlage und verhindert, dass sie beim Öffnen verloren geht.

Zum ProduktKappe mit Kette
Material Edelstahl 1.4301
Betriebsdruck 25 bar
GrößeGröße RdRd BB CC DD EE FF GG HH
GrößeDN 20 RdRd 44 × 1/6 B6 C10 D64 E17 F20 G7 H3
GrößeDN 25 RdRd 52 × 1/6 B6 C10 D63 E18 F21 G8 H3,5
GrößeDN 32 RdRd 58 × 1/6 B6 C10 D70 E18 F21 G8 H4
GrößeDN 40 RdRd 65 × 1/6 B6 C10 D78 E18 F21 G10 H4
GrößeDN 50 RdRd 78 × 1/6 B6 C10 D92 E19 F22 G10 H4
GrößeDN 65 RdRd 95 × 1/6 B6 C10 D112 E21 F25 G10 H5
GrößeDN 80 RdRd 110 × 1/4 B6 C12 D127 E25 F29 G10 H5
GrößeDN 100 RdRd 130 × 1/4 B6 C12 D148 E26 F31 G12 H5

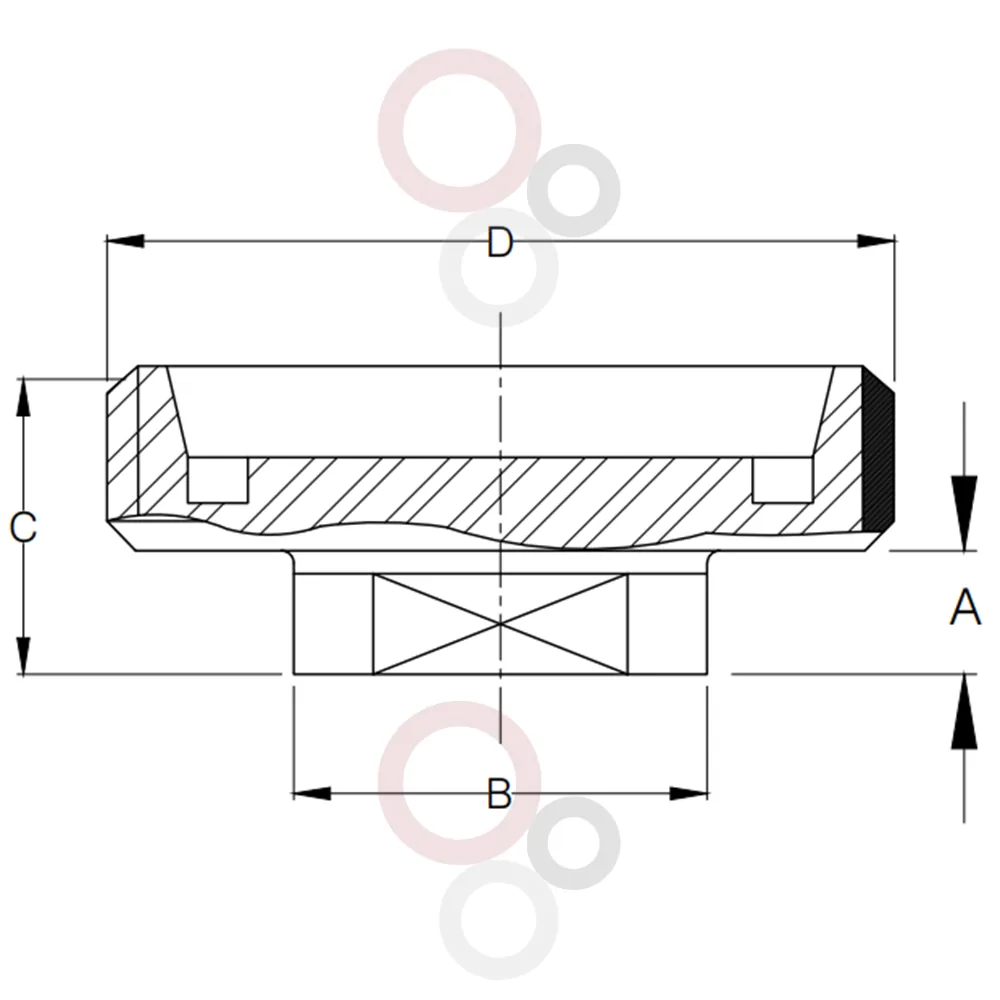

DIN 11851 milchrohr-stopfen technische Zeichnung 1
DIN 11851 milchrohr-stopfen technische Zeichnung 2
DIN 11851

Stopfen mit Außengewinde

Der Stopfen mit Außengewinde verschließt ein offenes Innengewinde innerhalb des Milchrohrsystems. Er wird direkt eingeschraubt und eignet sich zum temporären oder dauerhaften Verschließen ungenutzter Anschlüsse.

Zum ProduktStopfen
Material Edelstahl 1.4301
Betriebsdruck 25 bar
GrößeGröße RdRd A [mm]A [mm] B [mm]B [mm] C [mm]C [mm]
GrößeDN 15 RdRd 34 × 1/8 A [mm]10 B [mm]22 C [mm]22
GrößeDN 20 RdRd 44 × 1/6 A [mm]10 B [mm]25 C [mm]24
GrößeDN 25 RdRd 52 × 1/6 A [mm]10 B [mm]25 C [mm]24
GrößeDN 32 RdRd 58 × 1/6 A [mm]10 B [mm]34 C [mm]24
GrößeDN 40 RdRd 65 × 1/6 A [mm]10 B [mm]34 C [mm]24
GrößeDN 50 RdRd 78 × 1/6 A [mm]10 B [mm]34 C [mm]24
GrößeDN 65 RdRd 95 × 1/6 A [mm]10 B [mm]34 C [mm]26
GrößeDN 80 RdRd 110 × 1/4 A [mm]10 B [mm]34 C [mm]26
GrößeDN 100 RdRd 130 × 1/4 A [mm]10 B [mm]34 C [mm]30

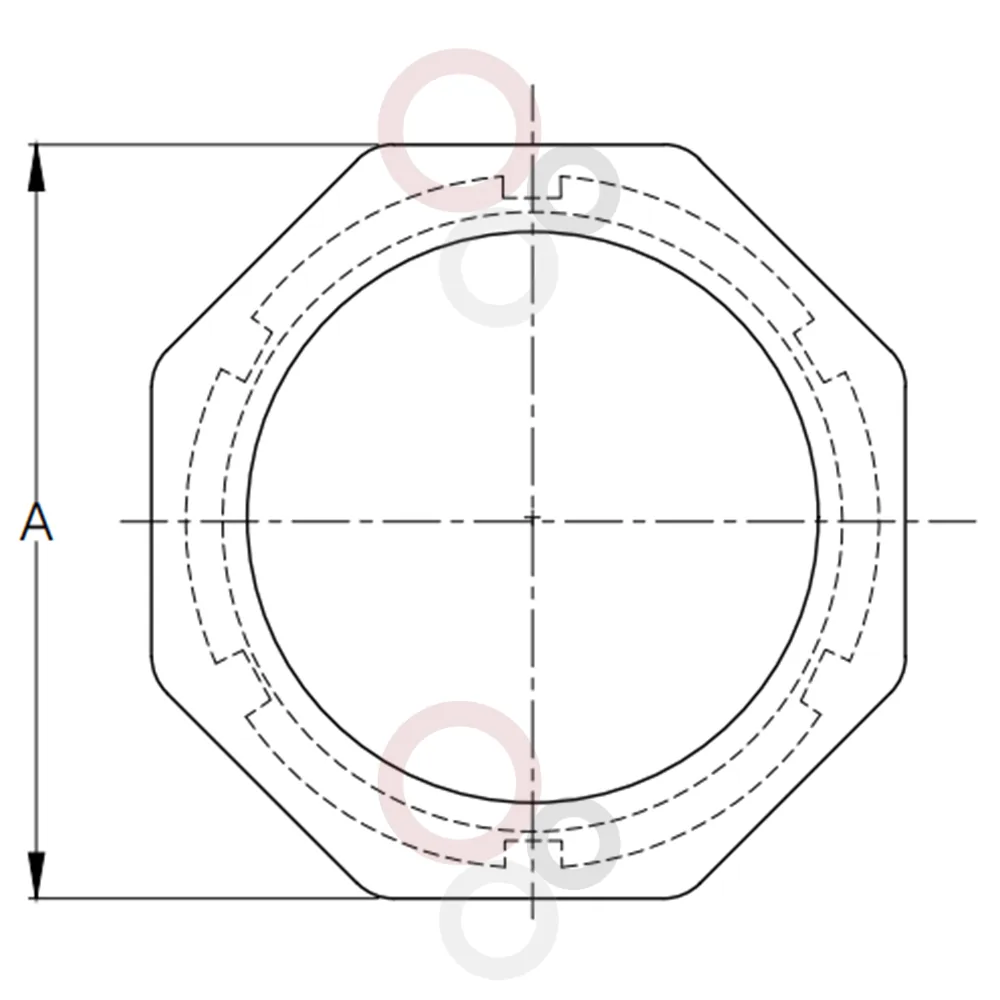

Prallschutz für DIN Überwurfmutter Vorderansicht

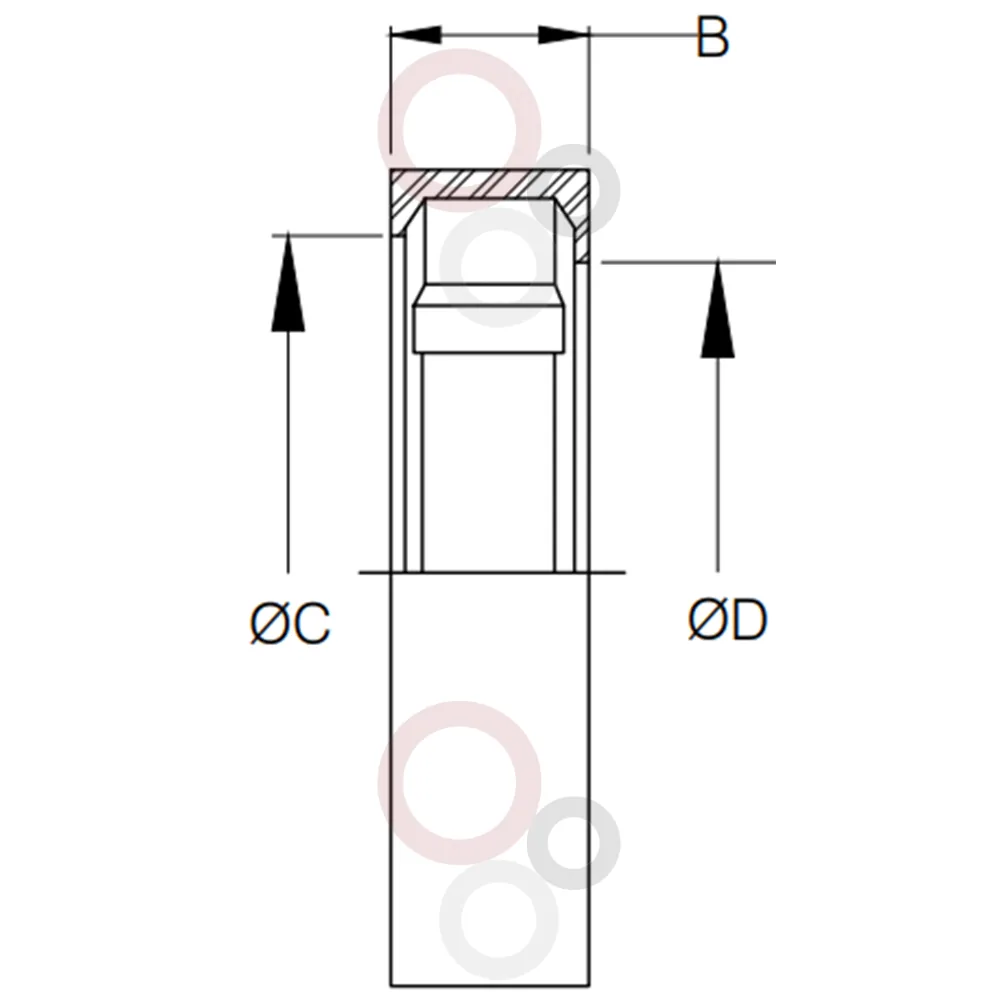

Prallschutz für DIN Überwurfmutter Seitenansicht
Zubehör

Prallschutz für DIN Überwurfmutter

Der Prallschutz wird über die Überwurfmutter gezogen zum Schutz vor Stößen und mechanischer Beanspruchung. Er eignet sich besonders für bewegte Schlauchleitungen und exponierte Anschlüsse, bei denen Beschädigungen an Mutter und Gewinde vermieden werden sollen.

Zum ProduktPrallschutz
Material EPDM
Härte 60 Shore A
GrößeGröße A [mm]A [mm] B [mm]B [mm] C [mm]C [mm] D [mm]D [mm]
GrößeDN 25 A [mm]73 B [mm]25 C [mm]55 D [mm]46
GrößeDN 32 A [mm]80 B [mm]25 C [mm]61 D [mm]55
GrößeDN 38 A [mm]88 B [mm]25 C [mm]67 D [mm]60
GrößeDN 50 A [mm]102 B [mm]26 C [mm]82 D [mm]72
GrößeDN 65 A [mm]122 B [mm]29 C [mm]100 D [mm]92
GrößeDN 75 A [mm]137 B [mm]33 C [mm]114 D [mm]104
GrößeDN 100 A [mm]157 B [mm]37 C [mm]134 D [mm]120
Druck- und Temperaturangaben sind empfohlene Richtwerte. Alle Angaben sind allgemeine Orientierungswerte und beziehen sich auf +20 °C. Technische Änderungen vorbehalten.
