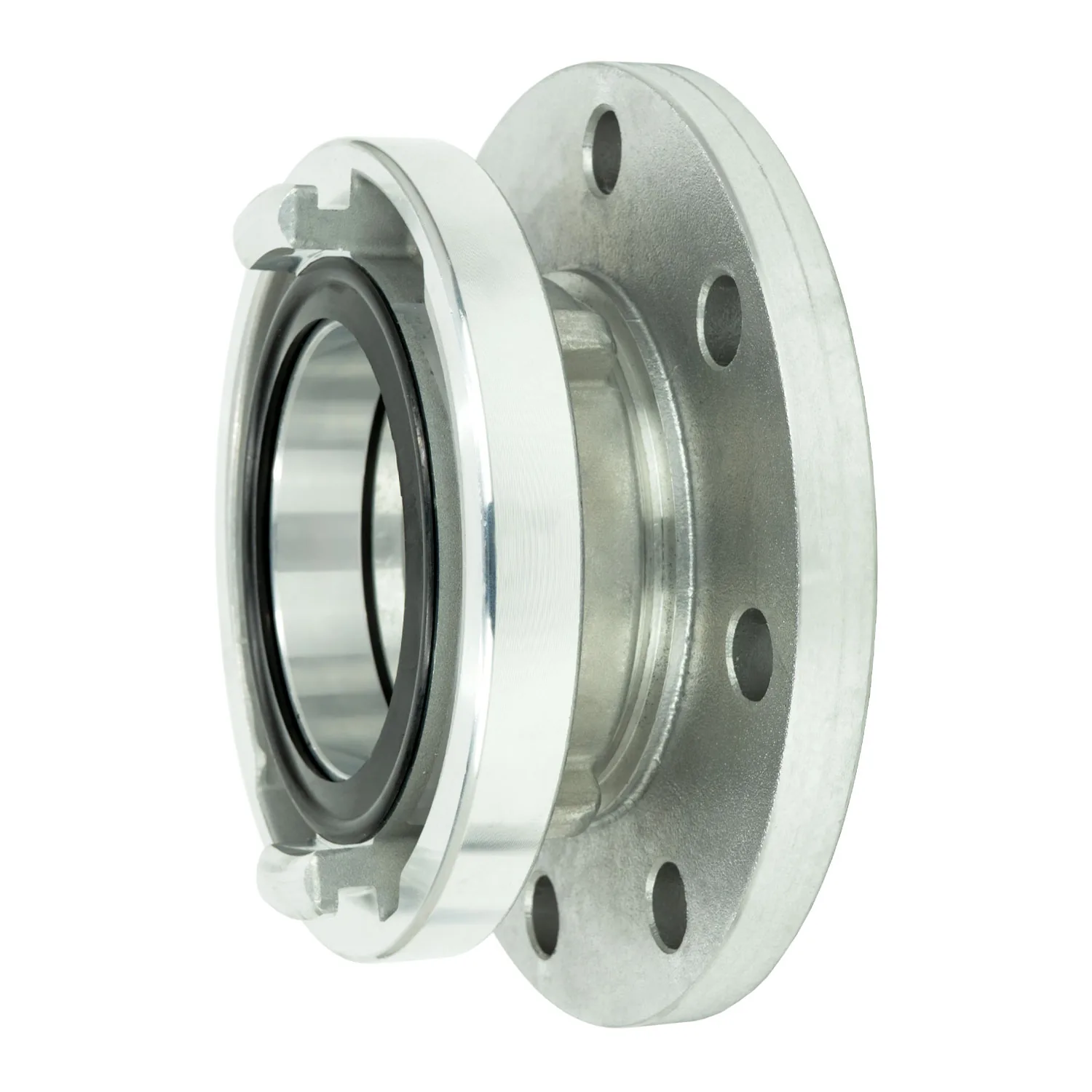

Storz-Übergangsstück auf Flansch PN 16

Storz-Übergangsstück auf Flansch PN 16, Aluminium geschmiedet | Storz 25-D, DN 25

Das Storz-Übergangsstück auf Flansch verbindet Storz Kupplungen mit Flanschanschlüssen nach DIN 2501 PN 16. Es ermöglicht den sicheren Übergang zwischen flexiblen Schlauchleitungen und stationären Rohrleitungssystemen und eignet sich für Anwendungen in Feuerwehrtechnik, Industrie, Anlagenbau sowie der Wasser- und Löschwasserversorgung.

Aufbau

Material: Aluminium, geschmiedet
Kupplungsdichtung: NBR
Betriebsdruck: 16 bar

Eigenschaften

Geschmiedete Ausführung für höhere Druck-, Bruch- und Schlagfestigkeit sowie geringere Porosität im Vergleich zur gegossenen Variante
Zur Verbindung von Storz Kupplungen mit Flanschanschlüssen
Robuste und korrosionsbeständige Aluminiumausführung
Für stationäre Rohrleitungen und flexible Schlauchsysteme geeignet
Einsetzbar in Feuerwehrtechnik, Industrie, Wassertechnik und Anlagenbau

Normen

Flansch nach DIN 2501 PN 16

Technische Daten

Storz Größe	Flansch	Knaggenabstand [mm]	Lochkreis [mm]	Gewicht [kg]
Storz Größe25-D	FlanschDN 25	Knaggenabstand [mm]31	Lochkreis [mm]85	Gewicht [kg]0,45
Storz Größe52-C	FlanschDN 50	Knaggenabstand [mm]66	Lochkreis [mm]125	Gewicht [kg]1,10
Storz Größe52-C	FlanschDN 80	Knaggenabstand [mm]66	Lochkreis [mm]160	Gewicht [kg]1,60
Storz Größe65	FlanschDN 65	Knaggenabstand [mm]81	Lochkreis [mm]145	Gewicht [kg]1,40
Storz Größe75-B	FlanschDN 65	Knaggenabstand [mm]89	Lochkreis [mm]145	Gewicht [kg]1,75
Storz Größe75-B	FlanschDN 80	Knaggenabstand [mm]89	Lochkreis [mm]160	Gewicht [kg]1,75
Storz Größe75-B	FlanschDN 100	Knaggenabstand [mm]89	Lochkreis [mm]180	Gewicht [kg]2,40
Storz Größe100	FlanschDN 100	Knaggenabstand [mm]115	Lochkreis [mm]180	Gewicht [kg]2,40
Storz Größe110-A	FlanschDN 100	Knaggenabstand [mm]133	Lochkreis [mm]180	Gewicht [kg]2,90
Storz Größe110-A	FlanschDN 125	Knaggenabstand [mm]133	Lochkreis [mm]210	Gewicht [kg]3,20
Storz Größe125	FlanschDN 125	Knaggenabstand [mm]148	Lochkreis [mm]210	Gewicht [kg]3,70
Storz Größe150	FlanschDN 150	Knaggenabstand [mm]160	Lochkreis [mm]240	Gewicht [kg]5,40

Druck- und Temperaturangaben sind empfohlene Richtwerte. Alle Angaben sind allgemeine Orientierungswerte und beziehen sich auf +20 °C. Technische Änderungen vorbehalten.

Material:	Aluminium
Storz-Ausführung:	DIN-Ausführung
