Sechskant Schlauchtülle mit Außengewinde, Edelstahl | 4 mm, 1/8 Zoll - Für Schlauch Innen-Ø: 4 mm

Sechskant Schlauchtülle mit Außengewinde, Edelstahl | 4 mm, 1/8 Zoll

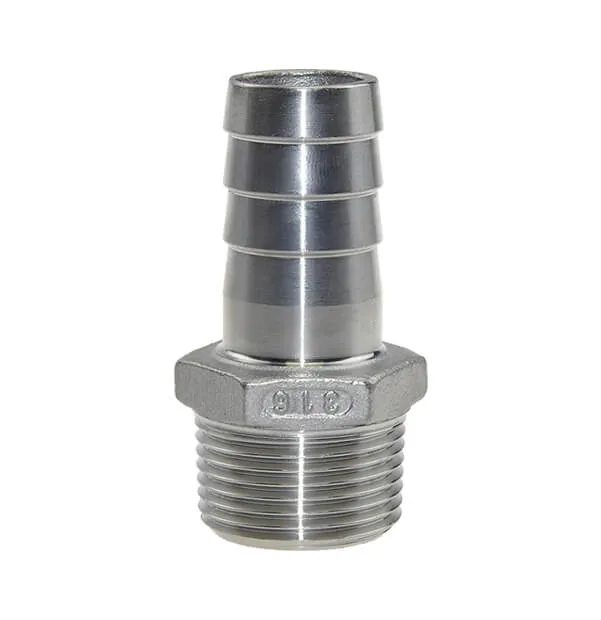

Edelstahl-Gewindefitting – Schlauchtülle mit Außengewinde.

Aufbau

Material: Edelstahl 1.4408 (AISI 316)
Betriebsdruck: 10 bar

Eigenschaften

Ermöglicht die Verbindung zwischen Gewindeanschluss und Schlauch
Korrosionsbeständig gegen Rost, Feuchtigkeit, Wasser, Öl, Luft und Wasserdampf

Normen

Edelstahlfitting Maße nach DIN EN 10241
Konisches R-Gewinde nach ISO 7-1 / DIN EN 10226 (BSPT)

Technische Daten

Für Schlauch Innen-Ø [mm]	Außengewinde [Zoll]	L [mm]	l1 [mm]	l2 [mm]	SW [mm]	Gewicht [kg]
Für Schlauch Innen-Ø [mm]4	Außengewinde [Zoll]1/8"	L [mm]29	l1 [mm]8,5	l2 [mm]16,0	SW [mm]12,0	Gewicht [kg]0,007
Für Schlauch Innen-Ø [mm]7	Außengewinde [Zoll]1/8"	L [mm]23	l1 [mm]9,0	l2 [mm]18,0	SW [mm]11,0	Gewicht [kg]0,011
Für Schlauch Innen-Ø [mm]6	Außengewinde [Zoll]1/4"	L [mm]39	l1 [mm]10,0	l2 [mm]23,0	SW [mm]14,0	Gewicht [kg]0,013
Für Schlauch Innen-Ø [mm]7	Außengewinde [Zoll]1/4"	L [mm]39,5	l1 [mm]10,5	l2 [mm]23,5	SW [mm]14,5	Gewicht [kg]0,015
Für Schlauch Innen-Ø [mm]8	Außengewinde [Zoll]1/4"	L [mm]40,5	l1 [mm]10,5	l2 [mm]23,5	SW [mm]14,0	Gewicht [kg]0,017
Für Schlauch Innen-Ø [mm]9	Außengewinde [Zoll]1/4"	L [mm]35	l1 [mm]8,5	l2 [mm]20	SW [mm]15	Gewicht [kg]0,019
Für Schlauch Innen-Ø [mm]11	Außengewinde [Zoll]1/4"	L [mm]36	l1 [mm]8,5	l2 [mm]21,5	SW [mm]14,0	Gewicht [kg]0,023
Für Schlauch Innen-Ø [mm]7	Außengewinde [Zoll]3/8"	L [mm]41	l1 [mm]11,5	l2 [mm]23,0	SW [mm]18,0	Gewicht [kg]0,025
Für Schlauch Innen-Ø [mm]9	Außengewinde [Zoll]3/8"	L [mm]43,5	l1 [mm]11,0	l2 [mm]25,0	SW [mm]18,0	Gewicht [kg]0,020
Für Schlauch Innen-Ø [mm]11	Außengewinde [Zoll]3/8"	L [mm]41,5	l1 [mm]10,5	l2 [mm]25,0	SW [mm]15,0	Gewicht [kg]0,025
Für Schlauch Innen-Ø [mm]13	Außengewinde [Zoll]3/8"	L [mm]38	l1 [mm]10,5	l2 [mm]22,0	SW [mm]17,5	Gewicht [kg]0,022
Für Schlauch Innen-Ø [mm]16	Außengewinde [Zoll]3/8"	L [mm]38	l1 [mm]9,5	l2 [mm]21,5	SW [mm]17,5	Gewicht [kg]0,024
Für Schlauch Innen-Ø [mm]9	Außengewinde [Zoll]1/2"	L [mm]-	l1 [mm]-	l2 [mm]-	SW [mm]-	Gewicht [kg]0,033
Für Schlauch Innen-Ø [mm]11	Außengewinde [Zoll]1/2"	L [mm]51	l1 [mm]14,0	l2 [mm]30,5	SW [mm]22,0	Gewicht [kg]0,035
Für Schlauch Innen-Ø [mm]13	Außengewinde [Zoll]1/2"	L [mm]51,5	l1 [mm]13,5	l2 [mm]30,5	SW [mm]22,0	Gewicht [kg]0,039
Für Schlauch Innen-Ø [mm]15	Außengewinde [Zoll]1/2"	L [mm]-	l1 [mm]-	l2 [mm]-	SW [mm]-	Gewicht [kg]0,050
Für Schlauch Innen-Ø [mm]19	Außengewinde [Zoll]1/2"	L [mm]51,5	l1 [mm]14,0	l2 [mm]30,5	SW [mm]22,0	Gewicht [kg]0,050
Für Schlauch Innen-Ø [mm]13	Außengewinde [Zoll]3/4"	L [mm]50,0	l1 [mm]15,5	l2 [mm]29,5	SW [mm]27,5	Gewicht [kg]0,050
Für Schlauch Innen-Ø [mm]19	Außengewinde [Zoll]3/4"	L [mm]57,5	l1 [mm]15,5	l2 [mm]34,5	SW [mm]27,5	Gewicht [kg]0,068
Für Schlauch Innen-Ø [mm]20	Außengewinde [Zoll]3/4"	L [mm]-	l1 [mm]-	l2 [mm]-	SW [mm]-	Gewicht [kg]0,080
Für Schlauch Innen-Ø [mm]25	Außengewinde [Zoll]3/4"	L [mm]57,5	l1 [mm]14,5	l2 [mm]35,0	SW [mm]27,5	Gewicht [kg]0,076
Für Schlauch Innen-Ø [mm]16	Außengewinde [Zoll]1"	L [mm]63,5	l1 [mm]17,5	l2 [mm]38,5	SW [mm]34,0	Gewicht [kg]0,089
Für Schlauch Innen-Ø [mm]20	Außengewinde [Zoll]1"	L [mm]59,0	l1 [mm]16	l2 [mm]36,0	SW [mm]34,0	Gewicht [kg]0,105
Für Schlauch Innen-Ø [mm]25	Außengewinde [Zoll]1"	L [mm]62,0	l1 [mm]18,5	l2 [mm]36,5	SW [mm]34,0	Gewicht [kg]0,120
Für Schlauch Innen-Ø [mm]32	Außengewinde [Zoll]1"	L [mm]-	l1 [mm]-	l2 [mm]-	SW [mm]-	Gewicht [kg]0,140
Für Schlauch Innen-Ø [mm]25	Außengewinde [Zoll]1 1/4"	L [mm]69,5	l1 [mm]21	l2 [mm]40,5	SW [mm]44,0	Gewicht [kg]0,137
Für Schlauch Innen-Ø [mm]32	Außengewinde [Zoll]1 1/4"	L [mm]-	l1 [mm]-	l2 [mm]-	SW [mm]-	Gewicht [kg]0,152
Für Schlauch Innen-Ø [mm]40	Außengewinde [Zoll]1 1/4"	L [mm]70,0	l1 [mm]20	l2 [mm]41,5	SW [mm]44,0	Gewicht [kg]0,200
Für Schlauch Innen-Ø [mm]32	Außengewinde [Zoll]1 1/2"	L [mm]-	l1 [mm]-	l2 [mm]-	SW [mm]-	Gewicht [kg]0,205
Für Schlauch Innen-Ø [mm]38	Außengewinde [Zoll]1 1/2"	L [mm]-	l1 [mm]-	l2 [mm]-	SW [mm]-	Gewicht [kg]0,243
Für Schlauch Innen-Ø [mm]40	Außengewinde [Zoll]1 1/2"	L [mm]64,0	l1 [mm]17	l2 [mm]39,0	SW [mm]49,0	Gewicht [kg]0,200
Für Schlauch Innen-Ø [mm]51	Außengewinde [Zoll]2"	L [mm]-	l1 [mm]-	l2 [mm]-	SW [mm]-	Gewicht [kg]0,341
Für Schlauch Innen-Ø [mm]63	Außengewinde [Zoll]2 1/2"	L [mm]100,0	l1 [mm]-	l2 [mm]64	SW [mm]78,0	Gewicht [kg]0,553
Für Schlauch Innen-Ø [mm]76	Außengewinde [Zoll]3"	L [mm]115,0	l1 [mm]-	l2 [mm]74	SW [mm]90,0	Gewicht [kg]0,825
Für Schlauch Innen-Ø [mm]100	Außengewinde [Zoll]4"	L [mm]121,0	l1 [mm]-	l2 [mm]74	SW [mm]115,0	Gewicht [kg]1,450

Über- und Unterdruck sind empfohlene Betriebsgrenzwerte. Alle Angaben sind allgemeine Orientierungswerte und beziehen sich auf +20 °C. Technische Änderungen vorbehalten.
