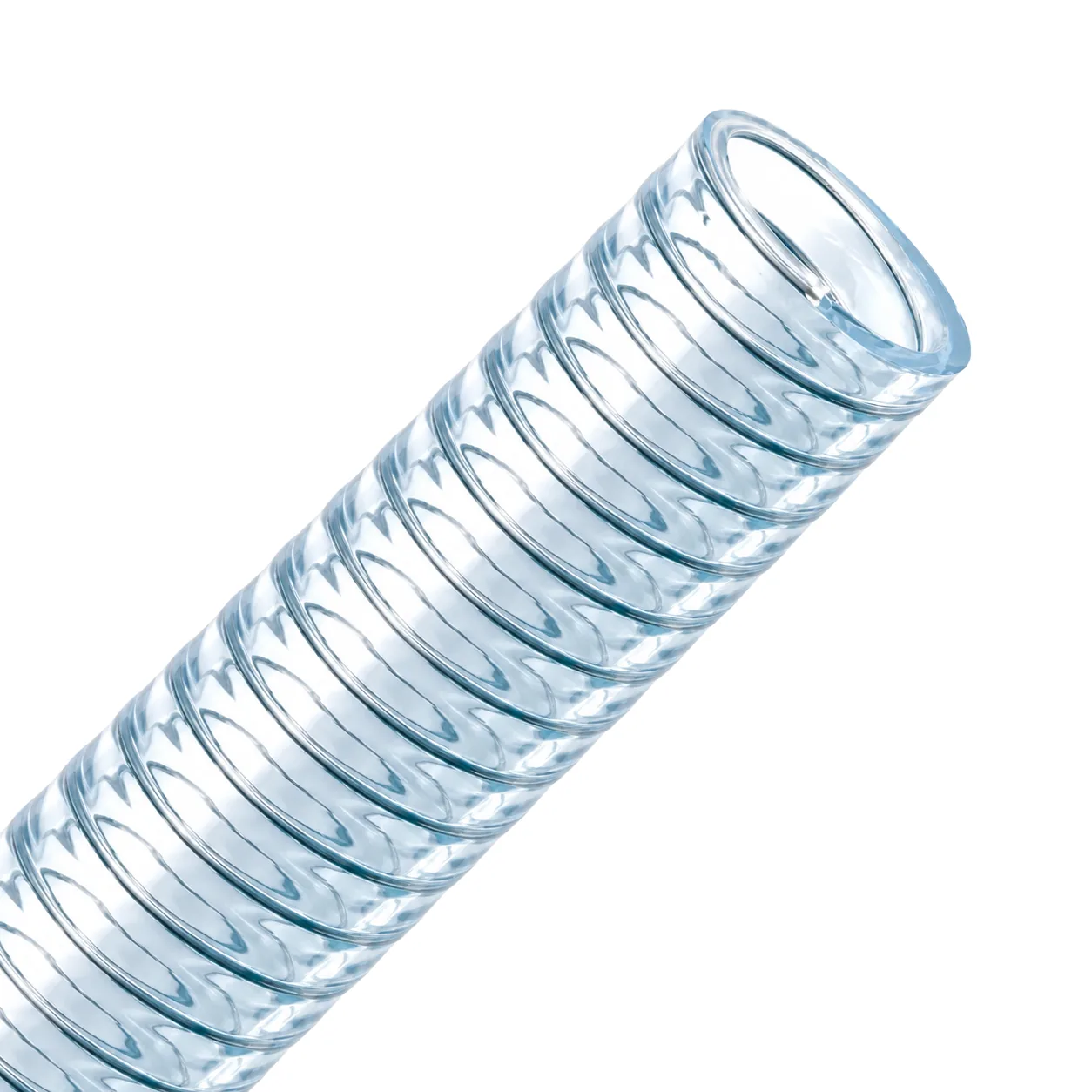

FLEXTUBE FT-S | 63 mm (2 1/2 Zoll), Meterware
18,53 €
Lieferzeit: 1-2 Werktage*
Versandart: Paket bis 15 Meter
FLEXTUBE FT-S | 63 mm (2 1/2 Zoll), Meterware
Der Saugschlauch ist ideal für die Beförderung
von Flüssigkeiten und ist speziell für flüssige
Lebensmittel zertifiziert. Er eignet sich zudem für
Kühlanlagen und die Ableitung von Abwasser, Betriebswasser und Bilgenwasser
und ist vakuumbeständig mit Luft und Harz.
Der Schlauch wird häufig zur Beförderung verschiedener
Flüssigkeiten in der Lebensmittelindustrie,
Landwirtschaft, Industrieanlagen, Schifffahrt
und Windenergie eingesetzt.
Hinweis: Saugschläuche ohne Gewebeeinlage sind
nicht für dauerhaften Betriebsdruck
ausgelegt!
Aufbau
- Seele: PVC, transparent, glatt
- Decke: PVC, transparent, glatt
- Einlagen: Federstahlspirale, verzinkt
- Temperaturbereich: -10 °C bis +65 °C
Eigenschaften
- Gute Flexibilität
- Lebensmittelecht
- Gute Beständigkeit gegen Innen- und Außenabrieb
Normen
- In Übereinstimmung mit der EU-Verordnung 10/2011 für die Simulanzien A-B-C-D1
- FDA-Zulassung CFR 21 - 175.300 und 177.1210
Technische Daten
| Innen-Ø [mm] | Außen-Ø [mm] | Wandstärke [mm] | Betriebsdruck [bar] | Unterdruck [bar] | Biegeradius [mm] | Gewicht [kg/m] | Max. Länge [m] |
|---|---|---|---|---|---|---|---|
| Innen-Ø [mm]10 | Außen-Ø [mm]16 | Wandstärke [mm]3 | Betriebsdruck [bar]9 | Unterdruck [bar]0,9 | Biegeradius [mm]25 | Gewicht [kg/m]0,16 | Max. Länge [m]30 |
| Innen-Ø [mm]12 | Außen-Ø [mm]18 | Wandstärke [mm]3 | Betriebsdruck [bar]9 | Unterdruck [bar]0,9 | Biegeradius [mm]30 | Gewicht [kg/m]0,18 | Max. Länge [m]30 |
| Innen-Ø [mm]13 | Außen-Ø [mm]19,2 | Wandstärke [mm]3,1 | Betriebsdruck [bar]9 | Unterdruck [bar]0,9 | Biegeradius [mm]30 | Gewicht [kg/m]0,19 | Max. Länge [m]30 |
| Innen-Ø [mm]14 | Außen-Ø [mm]20,4 | Wandstärke [mm]3,2 | Betriebsdruck [bar]8 | Unterdruck [bar]0,9 | Biegeradius [mm]30 | Gewicht [kg/m]0,30 | Max. Länge [m]30 |
| Innen-Ø [mm]16 | Außen-Ø [mm]22,6 | Wandstärke [mm]3,3 | Betriebsdruck [bar]8 | Unterdruck [bar]0,9 | Biegeradius [mm]35 | Gewicht [kg/m]0,25 | Max. Länge [m]30 |
| Innen-Ø [mm]18 | Außen-Ø [mm]25 | Wandstärke [mm]3,5 | Betriebsdruck [bar]8 | Unterdruck [bar]0,9 | Biegeradius [mm]40 | Gewicht [kg/m]0,28 | Max. Länge [m]30 |
| Innen-Ø [mm]19 | Außen-Ø [mm]26 | Wandstärke [mm]3,5 | Betriebsdruck [bar]7 | Unterdruck [bar]0,9 | Biegeradius [mm]40 | Gewicht [kg/m]0,30 | Max. Länge [m]30 |
| Innen-Ø [mm]20 | Außen-Ø [mm]27,2 | Wandstärke [mm]3,6 | Betriebsdruck [bar]7 | Unterdruck [bar]0,9 | Biegeradius [mm]45 | Gewicht [kg/m]0,34 | Max. Länge [m]30 |
| Innen-Ø [mm]22 | Außen-Ø [mm]29 | Wandstärke [mm]3,5 | Betriebsdruck [bar]5 | Unterdruck [bar]0,85 | Biegeradius [mm]49 | Gewicht [kg/m]0,35 | Max. Länge [m]30 |
| Innen-Ø [mm]25 | Außen-Ø [mm]33 | Wandstärke [mm]4 | Betriebsdruck [bar]6 | Unterdruck [bar]0,9 | Biegeradius [mm]55 | Gewicht [kg/m]0,51 | Max. Länge [m]30 |
| Innen-Ø [mm]30 | Außen-Ø [mm]38 | Wandstärke [mm]4 | Betriebsdruck [bar]5 | Unterdruck [bar]0,9 | Biegeradius [mm]70 | Gewicht [kg/m]0,60 | Max. Länge [m]30 |
| Innen-Ø [mm]32 | Außen-Ø [mm]40,2 | Wandstärke [mm]4,1 | Betriebsdruck [bar]5 | Unterdruck [bar]0,9 | Biegeradius [mm]75 | Gewicht [kg/m]0,65 | Max. Länge [m]30 |
| Innen-Ø [mm]35 | Außen-Ø [mm]43,4 | Wandstärke [mm]4,2 | Betriebsdruck [bar]4 | Unterdruck [bar]0,9 | Biegeradius [mm]85 | Gewicht [kg/m]0,73 | Max. Länge [m]30 |
| Innen-Ø [mm]38 | Außen-Ø [mm]47 | Wandstärke [mm]4,5 | Betriebsdruck [bar]4 | Unterdruck [bar]0,9 | Biegeradius [mm]90 | Gewicht [kg/m]0,80 | Max. Länge [m]30 |
| Innen-Ø [mm]40 | Außen-Ø [mm]49 | Wandstärke [mm]4,5 | Betriebsdruck [bar]4 | Unterdruck [bar]0,9 | Biegeradius [mm]95 | Gewicht [kg/m]0,87 | Max. Länge [m]30 |
| Innen-Ø [mm]42 | Außen-Ø [mm]51 | Wandstärke [mm]4,5 | Betriebsdruck [bar]4 | Unterdruck [bar]0,8 | Biegeradius [mm]104 | Gewicht [kg/m]0,97 | Max. Länge [m]30 |
| Innen-Ø [mm]45 | Außen-Ø [mm]55 | Wandstärke [mm]5 | Betriebsdruck [bar]4 | Unterdruck [bar]0,8 | Biegeradius [mm]105 | Gewicht [kg/m]1,10 | Max. Länge [m]30 |
| Innen-Ø [mm]51 | Außen-Ø [mm]61,4 | Wandstärke [mm]5,2 | Betriebsdruck [bar]3 | Unterdruck [bar]0,8 | Biegeradius [mm]120 | Gewicht [kg/m]1,20 | Max. Länge [m]30 |
| Innen-Ø [mm]60 | Außen-Ø [mm]72 | Wandstärke [mm]6 | Betriebsdruck [bar]3 | Unterdruck [bar]0,8 | Biegeradius [mm]150 | Gewicht [kg/m]1,80 | Max. Länge [m]30 |
| Innen-Ø [mm]63 | Außen-Ø [mm]75 | Wandstärke [mm]6 | Betriebsdruck [bar]3 | Unterdruck [bar]0,8 | Biegeradius [mm]160 | Gewicht [kg/m]1,95 | Max. Länge [m]30 |
| Innen-Ø [mm]70 | Außen-Ø [mm]82 | Wandstärke [mm]6 | Betriebsdruck [bar]2,5 | Unterdruck [bar]0,8 | Biegeradius [mm]175 | Gewicht [kg/m]2,20 | Max. Länge [m]30 |
| Innen-Ø [mm]76 | Außen-Ø [mm]88 | Wandstärke [mm]6 | Betriebsdruck [bar]2,5 | Unterdruck [bar]0,8 | Biegeradius [mm]190 | Gewicht [kg/m]2,50 | Max. Länge [m]30 |
| Innen-Ø [mm]80 | Außen-Ø [mm]92,4 | Wandstärke [mm]6,2 | Betriebsdruck [bar]2,5 | Unterdruck [bar]0,8 | Biegeradius [mm]220 | Gewicht [kg/m]2,70 | Max. Länge [m]20 |
| Innen-Ø [mm]102 | Außen-Ø [mm]117 | Wandstärke [mm]7,5 | Betriebsdruck [bar]2,5 | Unterdruck [bar]0,7 | Biegeradius [mm]280 | Gewicht [kg/m]3,40 | Max. Länge [m]30 |
| Innen-Ø [mm]152 | Außen-Ø [mm]168,8 | Wandstärke [mm]8,4 | Betriebsdruck [bar]1 | Unterdruck [bar]0,6 | Biegeradius [mm]490 | Gewicht [kg/m]6,35 | Max. Länge [m]30 |
| Medium: | Abwasser, Betriebswasser, Flüssige Lebensmittel, Fäkalien, Getränke, Milch/-erzeugnisse, Säuren & Laugen (verdünnt), Vakuum, Wasser |
|---|---|
| Innenwandung: | PVC |
| Besonderheit: | Lebensmittelecht, Transparent |
| Funktion: | Saugschlauch |
| Anwendungen: | Abwasserentsorgung, Biogasanlagen, Boote, Schiffe und Yachten, Fischzucht, Fäkalienentsorgung, Getränkeabfüllung, Granulatförderung, Grundwasserabsenkung, Gülletechnik, Industriereinigung |
Kupplungen
Storz Aluminium Kupplung 75-B mit langer 65mm Schlauchtülle
Storz Kupplung 65 mit 65mm Schlauchtülle nach DIN aus Aluminium geschmiedet
Kamlock Kupplung Mutterteil Typ C mit 65mm Schlauch Tülle aus Aluminium
Kamlock Kupplung Vaterteil Typ E mit 65mm Schlauch Tülle aus Aluminium
Kamlock Kupplung Mutterteil Typ C mit 65mm Schlauch Tülle aus Edelstahl
Kamlock Kupplung Vaterteil Typ E mit 65mm Schlauch Tülle aus Edelstahl
Kamlock Kupplung Mutterteil Typ C mit 65mm Schlauch Tülle aus Messing
Kamlock Kupplung Vaterteil Typ E mit 65mm Schlauch Tülle aus Messing
Losflansch DN 65 mit gerilltem Stutzen 63 mm (Stahl, verzinkt)
Losflansch DN 65 mit gerilltem Schlauchstutzen 63 mm (Edelstahl)
Fittings
Edelstahl Verschraubung mit 63mm Schlauchtülle und 2 1/2 Zoll Außengewinde aus Edelstahl Typ 337
Saugkorb aus verzinktem Stahl, mit Rückschlageventil und Entleerungshebel | 63mm (2 1/2 Zoll)
Schalenverschraubung nach EN 14420-2 Vaterteil mit gerilltem Stutzen aus Messing | DN 63 - 2 1/2 Zoll
Schalenverschraubung nach EN 14420-2 Mutterteil aus Messing mit gerilltem Stutzen und PU Dichtung | 2 1/2 Zoll
Schalenverschraubung Vaterteil mit 63 mm Schlauchtülle und 2 1/2" Außengewinde aus Edelstahl nach EN 14420-2
Schalenverschraubung nach EN 14420-2 Mutterteil aus Edelstahl mit gerilltem Stutzen und PTFE Dichtung | 2 1/2 Zoll
Schellen & Klemmen
Gelenkbolzenschelle DIN 1623 Stahl verzinkt, Bandbreite 24mm
Gelenkbolzenschelle DIN 3017 aus rostfreiem Chromnickelstahl, Bandbreite 24mm
Gelenkbolzenschelle CLAMPSTAR DOUBLE 70 - 80mm aus verzinktem Stahl mit 20mm Bandbreite
