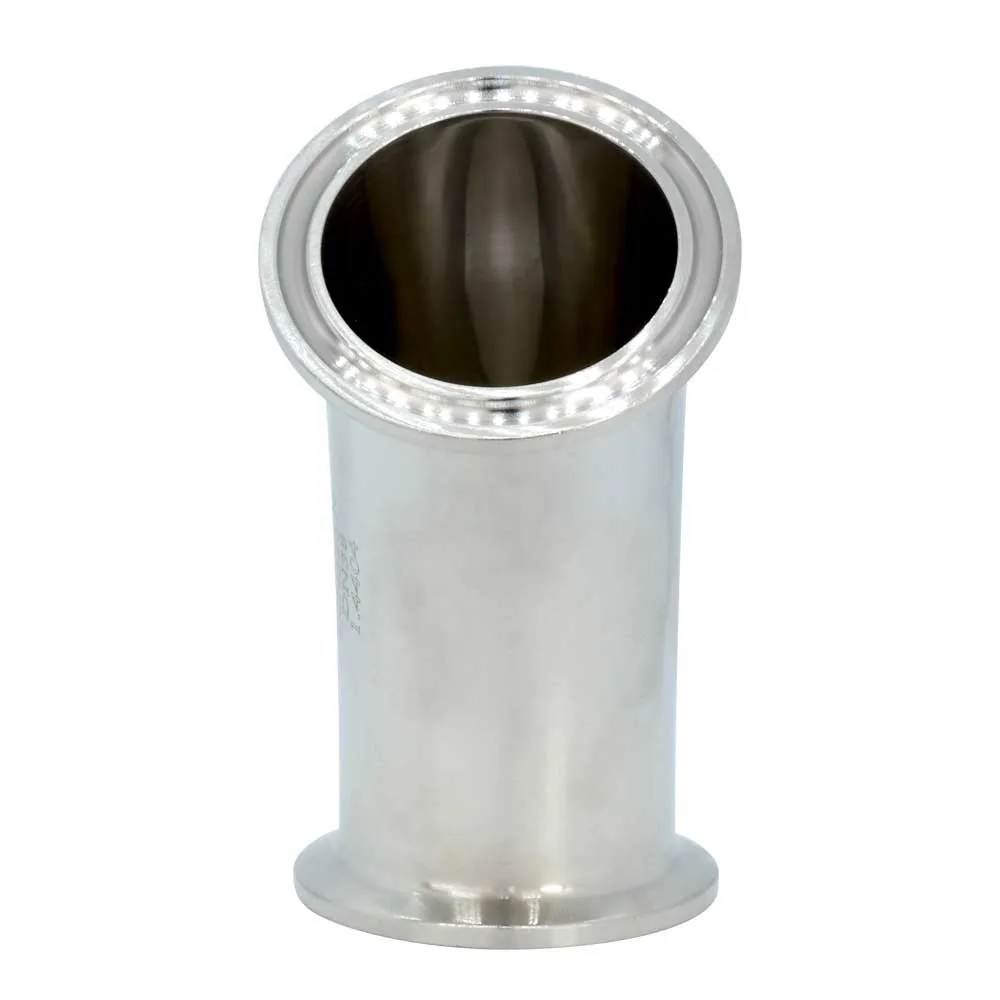

Clampbogen 45° beidseitig mit Clamp Kupplung | DN 20, 34 mm
21,38 €
Lieferzeit: 2-4 Werktage*
Clampbogen 45° beidseitig mit Clamp Kupplung | DN 20, 34 mm
Clamp Kupplung nach DIN 32676 – Clampbogen 45° beidesitig mit Clamp Kupplung.
Clamp Kupplungen sind ein etablierter Standard für hygienische Rohrverbindungen in der Lebensmittel-, Getränke- und
Pharmaindustrie. Sie gewährleisten eine schnelle, sichere und leicht lösbare Verbindung von Rohr- und
Schlauchleitungen und werden vor allem in Bereichen eingesetzt, in denen regelmäßige Reinigungs- oder
Wartungsarbeiten notwendig sind. Ihre präzise Fertigung und hohe Oberflächenqualität sichern die Einhaltung
strengster Hygieneanforderungen moderner Anlagen.
Aufbau
- Material: Edelstahl 1.4404 (AISI 316L)
- Betriebsdruck: 25 bar
Eigenschaften
- Oberflächenrauheit (Ra): innen ca. 0,8 µm, außen ca. 1,6 µm
Normen
- Clamp Kupplung nach DIN 32676
- Rohrmaße nach DIN EN 10357 (früher DIN 11850)
Technische Daten
| Nennweite | Clamp Teller [mm] | Gewicht [kg] |
|---|---|---|
| NennweiteDN 20 | Clamp Teller [mm]34 | Gewicht [kg]0,075 |
| NennweiteDN 25 | Clamp Teller [mm]50,5 | Gewicht [kg]0,188 |
| NennweiteDN 32 | Clamp Teller [mm]50,5 | Gewicht [kg]0,173 |
| NennweiteDN 40 | Clamp Teller [mm]50,5 | Gewicht [kg]0,169 |
| NennweiteDN 50 | Clamp Teller [mm]64 | Gewicht [kg]0,237 |
| NennweiteDN 65 | Clamp Teller [mm]91 | Gewicht [kg]0,525 |
| NennweiteDN 80 | Clamp Teller [mm]106 | Gewicht [kg]0,671 |
